Hacer una digital "Miau" de reloj analógico

¿Es el reloj analógico no haciendo suficiente? ¿Quieres hacer cosas digitales con un reloj analógico?

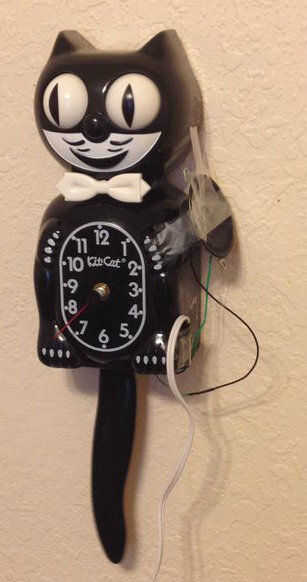

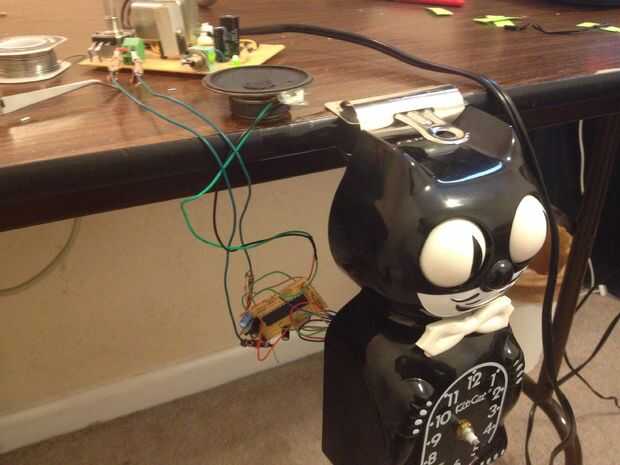

Este tutorial le mostrará cómo hacer un reloj de Kit Cat jugar un clip de sonido de "Miau", a intervalos de tiempo exactos, usando la Atmega 328P-up a través de la Junta de desarrollo de Arduino Uno. En mi ejemplo, el maullido se produce cada hora. Esto no tiene que ser o bien un reloj Kit-Cat, esta idea puede funcionar con otros relojes que utilizan un motor de imán.

Supuestos (saltar si ya eres un experto en todo)

El proyecto abarca muchas habilidades intermedios a avanzados como quema un gestor de arranque y soldadura de los cables. Por lo tanto, se necesitan algunas habilidades y conocimientos necesarios antes de proceder. Voy a suponer que usted sabe cómo, o por lo menos estarán preparados para hacer lo siguiente:

Quema un gestor de arranque en la Atmel328P-PU (a menos que el tuyo ya tiene uno).

Carga de "bocetos" en la Atmel328P-PU via Arduino

Introducir comandos en un emulador de terminal o símbolo del sistema (windows)

Utilizando un soldador para hacer conexiones entre los componentes.

Posible uso de un taladro o Dremel herramienta para ajuste y corte las piezas de plástico y taladrado de agujeros.

Materiales

Arduino Uno R3 x 1

Tablero de x 1

Cable puente (piezas suficientes)

Resistencias:

350 Ohm x 1

150 Ohm x 1

220 ohmios x 1

280 Ohm x 1

10K Ohm x 1

330 Ohm x 1 (opcional si desea que el LED mientras usando Arduino protoboard Setup)

Condensadores:

100 uF x 1

10 uF x 1

22 pF x 2 (puede ser opcional)

16 Mhz oscilador

0.5 altavoz pequeño de vatios (aproximadamente 50,8 mm de diámetro) x 1

7.5 adaptador de pared de voltios AC (yo usé la marca Vtech encontrada en Toys R Us) x 1

Regulador de voltaje 7805 x 1

Cautín y soldadura

Protoboard (u otra tabla de proyecto final que será suficientemente pequeña para caber con la caja del reloj)

Pegamento estupendo

Encogimiento del calor (opcional)

Pistola de pegamento caliente (opcional)

Reloj de cuarzo de takane (asumiendo que usted necesita reemplazar el valor predeterminado dentro de Kit Cat, como lo hice)

Sensor de efecto Hall x 1

Usé el SS41 familia de sensores de efecto Hall. Estos sensores son lo suficientemente sensibles como para detectar el campo magnético relativamente débil del motor de imán de reloj. El específico que he comprado se puede encontrar aquí
