Paso 1: Visión general del proyecto General:
Un aspecto interesante de este proyecto está utilizando dispositivos analógicos (en este caso un reloj analógico) para interactuar con el mundo digital de la Atmel P 328-PU. Arduino es probablemente una de las maneras más simples para lograrlo. Que usando el motor de reloj típicas encontrado dentro de los clásicos relojes de Kit Cat para generar un pulso digital que alimentará en el chip Atmel. La razón que esto funciona es porque el motor de reloj utiliza un imán permanente, situado en las cercanías de una bobina para crear el par mecánico necesario para hacer girar las agujas del reloj. Se aprovecho de este campo magnético utilizando un sensor de efecto Hall para detectar el flujo magnético del motor de reloj. El sensor digital alto de salida cada vez que uno de los polos del imán hacia el sensor y luego de la salida un bajo cuando el polo opuesto está cerca del sensor. Esta transición del poste ocurre cada segundo, o tiene una frecuencia de 1 Hz y es la razón por qué esto sirve como un motor ideal para la conducción de agujas del reloj.

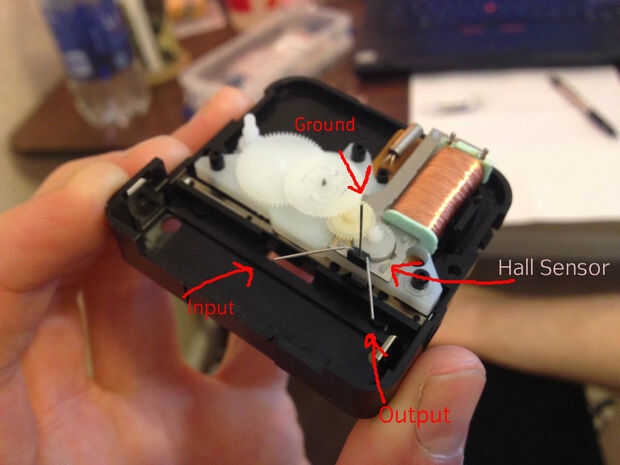

Nota: el sensor no es realmente tocar el imán, es simplemente muy cerca de ella. Las imágenes muestran cuán cerca estaba obligado a colocar el sensor, con el fin de obtener lecturas.

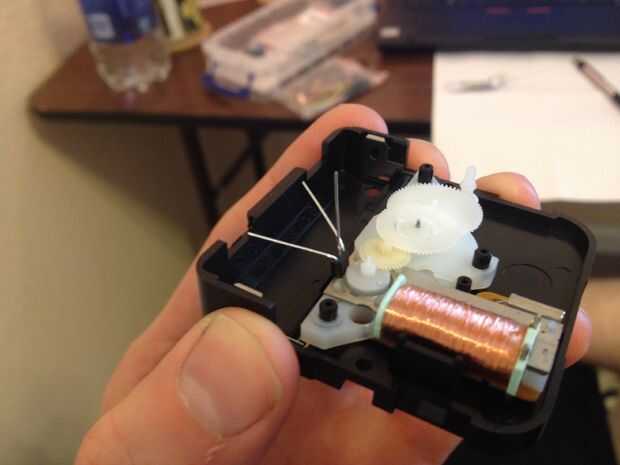

Las imágenes aquí muestran el interior del reloj de la real y el imán de motor en el lado derecho. El tipo de reloj se llama "Cuarzo Takane" y son bastante comunes en los relojes analógicos baratos.
Una vez que tenemos un pulso constante que viene desde el sensor, todo tipo de cosas se puede hacer digitalmente, y realmente sólo es limitado a tu imaginación en lo que puede hacer. En este tutorial voy a hacer simplemente un contador que cuenta los pulsos de reloj (desde el sensor Hall), y al finalizar el conteo, luego juega un clip de audio "Miau".
El primer paso consiste en montar el sensor Hall cerca suficiente para el motor de imán para que pueda obtener una buena lectura. Tuve que colocar el sensor muy cerca de mi motor de imán para conseguir una salida. Puede probar el sensor por colocar algo así como un LED al pin de salida del sensor y luego encienda el reloj. Si funciona el LED debe parpadear cada otro segundo. Esto es porque la salida sólo es alta, mientras que uno de los polos hacia el sensor (digamos que el Polo Norte como ejemplo); Cuando el polo opuesto (sur) se enfrenta al sensor de la salida es baja.
Después de haber determinado un lugar apropiado y la distancia para obtener sus lecturas, entonces debe comenzar pensando en cómo montar allí permanentemente. Opté por usar pegamento para fijar el sensor. También consideré la situación debido a que el nuevo cuerpo sería. Tuve que cortar un pequeño agujero rectangular para que los pernos del sensor pueda ser accesibles. Usted debe determinar lo que funciona mejor porque aunque estos relojes son casi los mismos, a veces es ligeramente diferente en el diseño y la colocación del sensor puede variar dependiendo del particular reloj que tienes.
