Paso 6: Para soldar todo para una más permanente, diseño compacto

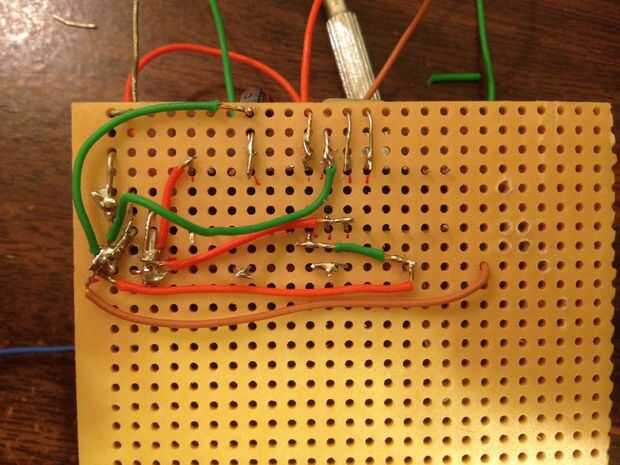

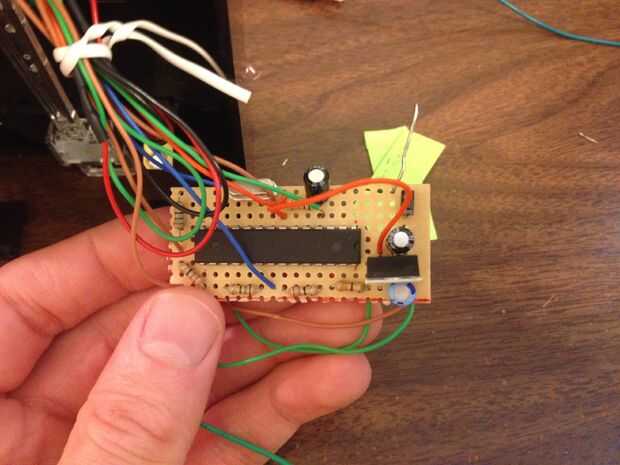

Ahora para la diversión Part... para soldar todas las partes importantes de tu protoboard a un protoboard más compacto. No necesita todo como el LED de salida o restablece botón (suponiendo que tuvieras uno de Arduino en el circuito de protoboard). Hay mucho mejores formas de hacer esto, pero si tiene limitados suministros, protoboard es probablemente su mejor apuesta. Muchas personas ahora están haciendo su propios PCB grabado y procesado. Si usted puede hacer eso, entonces por todos los medios hacerlo, porque es mucho mejor que un protoboard.
También necesitará conectar su adaptador de CA a los ganglios positivos y negativos de la protoboard donde se encuentra con los pernos del regulador de voltaje. Usé el modelo de Vtech 7.5 voltios. Estos son unos 10 dólares en Target y Toys R Us 12. O puede usar cualquier cosa similar que tiene de mentira alrededor de la casa. PRECAUCIÓN: Se debe tratar que la diferencia del voltaje entre el regulador y el adaptador a un mínimo, porque se calienta si no. Si la diferencia es grande, debe poner un disipador de calor en el regulador para ayudar a disipar el calor. La diferencia del voltaje entre el 7805 y el adaptador AC de Vtech es sólo de 2,5 voltios a 300mA, pero todavía debe colocar un pequeño disipador de calor en él.
Nota: Asegúrese de que usted es feliz/satisfecho con el boceto en el chip Atmega porque una vez que se suelda en el tablero no podrá reprogramarlo.

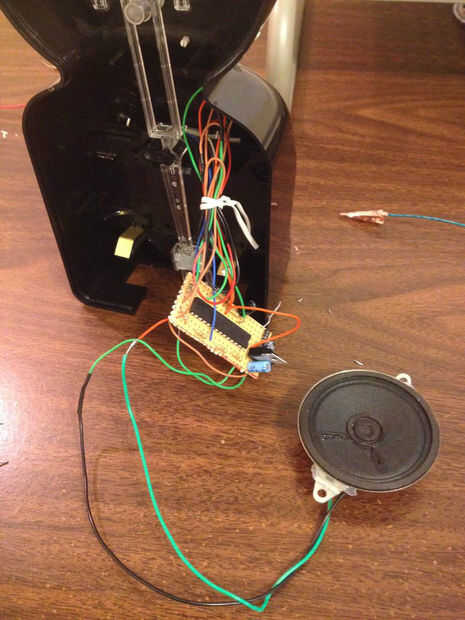

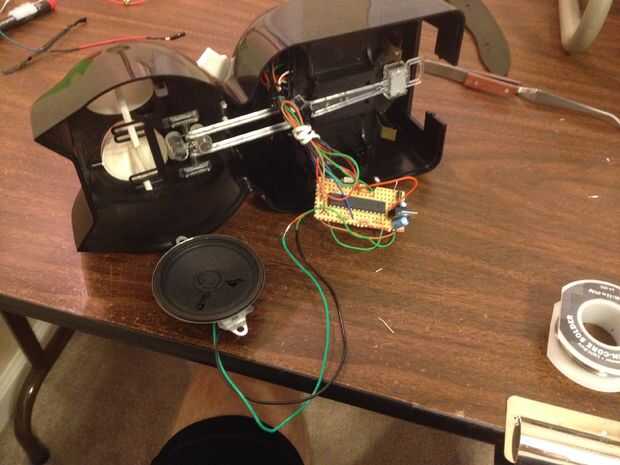

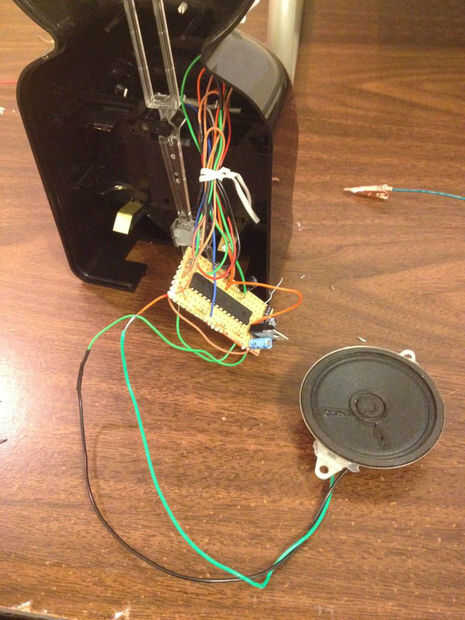

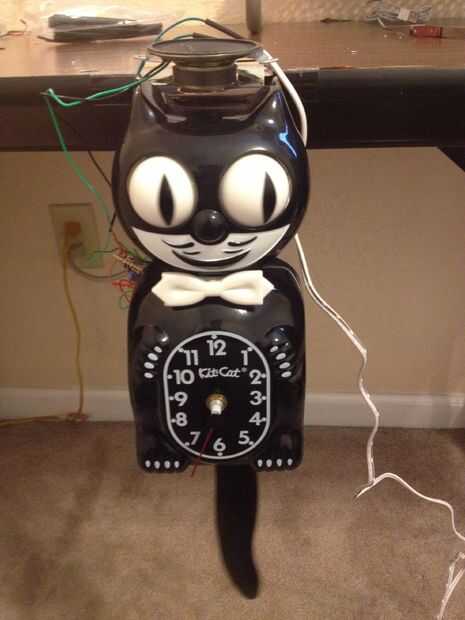

Nota: también usé una dremel para hacer un pequeño agujero en la parte inferior de la caja del reloj para que el cable adaptador encajaría perfectamente. También usé para otras cosas diferentes al mismo tiempo modificar el reloj, como bordes filosos lejos de triming y a limpiar el interior en general.
