Paso 1: ¿Qué necesitamos?
1) soldador.
2) alambre de la soldadura algunos.
3) alicates de punta de aguja pequeña
4) pequeño más lindo
5) alambre striper

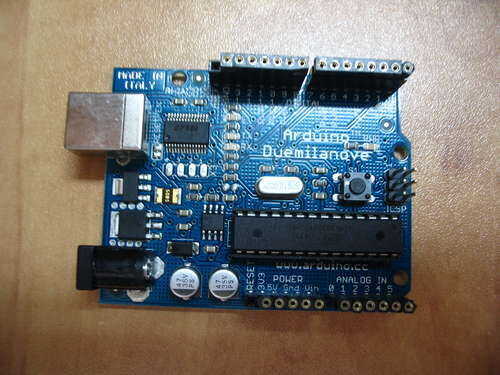

Hice mi reloj con un arduino solo sin el original del tablero porque quería hacer un proyecto terminado.

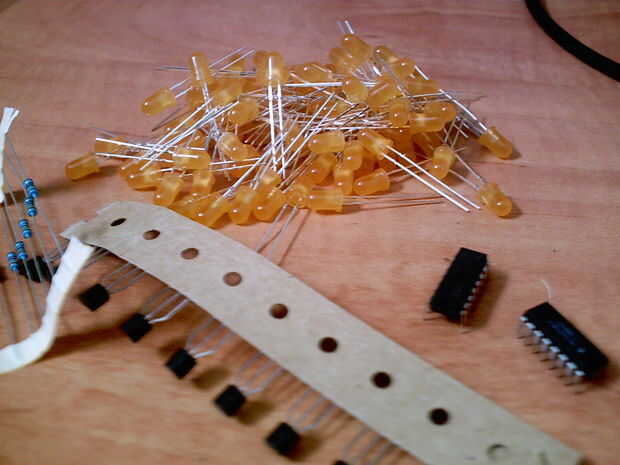

Ahora aquí están las piezas que se necesita para hacer el reloj:
1) LEDs 130.
2) transistores de 2N4401 15.
3) resistencias de 1 K 20.
4) cerca de 10 resistencias de protección actual (más detalle en el paso 2). He utilizado 150Ohms.
5) DS1307 reloj en tiempo real IC.
6) sostenedor de batería de celular una moneda.
7) interruptores de tacto 4.

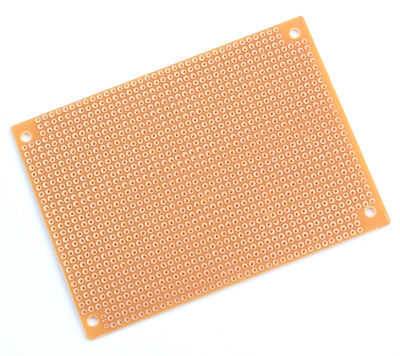

8) Prefboard (le gustaría conseguir a lo largo de la pantalla 8 pulgadas * 3 pulgadas)
9) ATMega328 con arduino bootloader.
10) un programador para programar el chip.
11) regulador de voltaje 7805.
12) cristal 16 MHz.
13) dos tapas de 22pF.
14) 28 perno zócalo del IC para el ATMega328.
15) tapa de uF 10.
cap 16) 0.1 uF.
17) 4017 counter
18) cristal 32.768 kHz
