Paso 2: Los siete segmentos pantalla

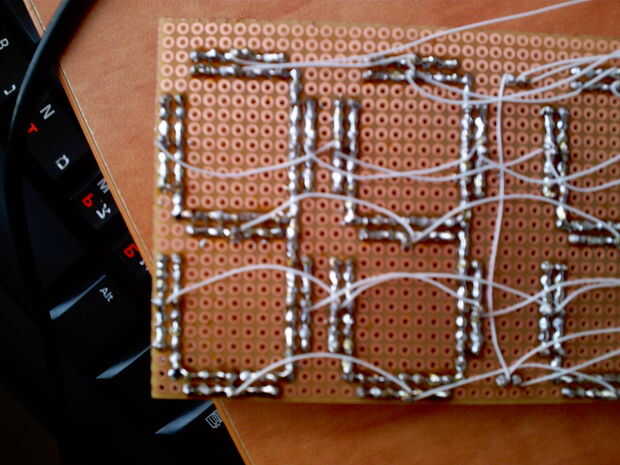

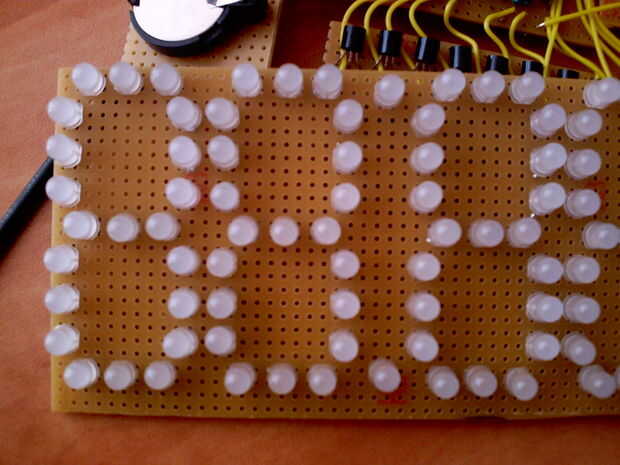

Cada dígito de siete segmentos y cada segmento hecho de 3 LEDs en paralelo.
Así que con un simple cálculo da 21 LEDs que hay en cada pantalla de siete segmentos.
Y los seis dígitos 126 LED.
Pero como dije en la lista de piezas que se necesita 130 LEDs y los otros 4 LEDs va a ser utilizado como puntos que separan las horas, minutos y los segundos.
Hice un cátodo común mostrar que significa el todo conduce los negativos están conectados juntos.
Ahora tendrás que elegir la adecuada resistencia para limitación de corriente para 3 LEDs en paralelo.
El cálculo es simple y gos como esto:
R=(VCC-VLED)/(iled*3)
R = el valor de la resistencia
VCC = el voltaje que se suministra
VLED = tensión directa en el LED
Iled = la toma de corriente el LED
Siempre debe tomar un valor entonces un poco más grande que en su cálculo sólo para estar en el lado seguro.
