Paso 4: Los esquemas
(Nota: me olvide de agregar la resistencia al pin de reset en el esquema, por lo que tendrá que añadir una resistencia de 1K al pin de reset y Vcc)
Para ver el esquema mejor descargarlo.

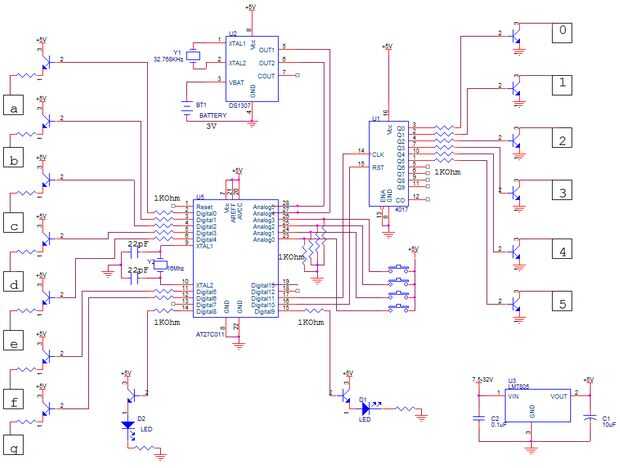

Algunas cosas que no agregan allí y son la conexión de los transistores a la pantalla.
Ahora para los transistores que están conectados con el 4017: hay sólo uno de los pines no utilizado allí y que es el colector y necesita conectar la tierra de la pantalla de siete segmentos, cada resistencia es de un dígito.
Los transistores son conectado al controlador de micro tiene el pin del emisor sin usar y necesita conectarse a los segmentos a través de un resistor limitador actual, cada segmento obtiene un transistor.
Los 2 transistores que tienen un LED conectado a ellos representan los 4 puntos en la pantalla que se puede ver cómo conectar en la imagen para mostrar.
Ver todas las fotos en este paso para saber qué va dónde.
