Hacer una escultura de reaccionaria, caballerosa con Make 123D-hice en TechShop (3 / 7 paso)

Paso 3: Preparar el archivo de láser

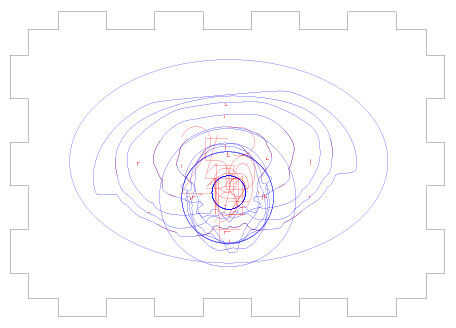

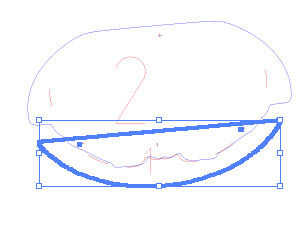

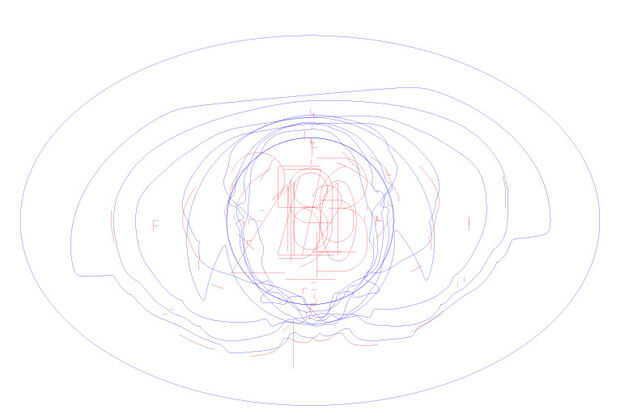

Después de abrir el archivo vectorial capas de cada pieza mutuamente usando los marcadores que generan. La razón por la que hizo esto fue para ahuecar algunas del centro al cable de LED a través de; No podía hacer esto en el modelo porque los modelos de la Galería están protegidos de edición directa. O si no es el caso y yo estoy malinterpretando cosas entonces también no sé cómo utilizar 123D diseño así que encontrar esta manera más fácil.

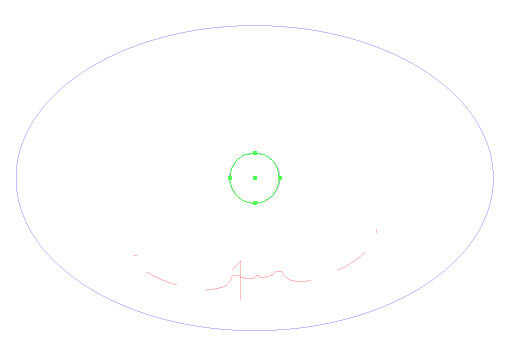

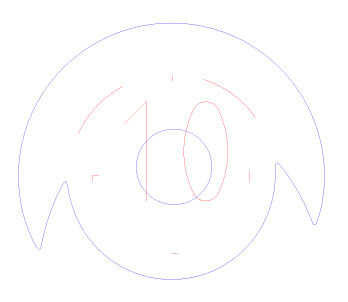

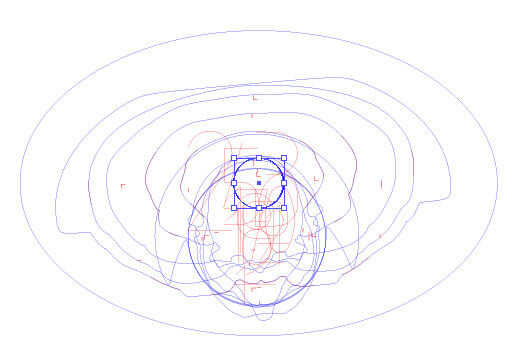

Después de acodar la cosa entera es sólo una cuestión de añadir un pequeño círculo en cada pieza hueco todo, asegurándose de que está alineados.

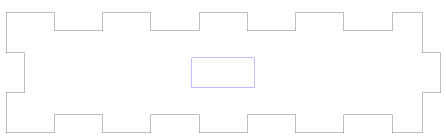

También he creado una caja para una base de Arduino usando este sitio webde la casa. También he añadido un agujero en la parte superior de la electrónica y en la parte posterior para el cable USB.

Os he adjunto un archivo con todo esto hecho y presentado para el láser.
