Hacer una fuente de alimentación de alta tensión de 240V MOT con transformadores de 120V (4 / 6 paso)

Paso 4: alambre para arriba de los transformadores

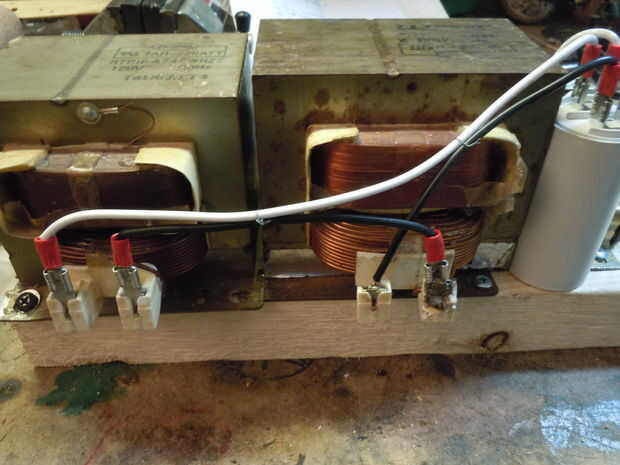

Porque estamos utilizando transformadores de 120V y voy a ser apagado 240V, necesita cablear en serie pero debe conéctelos en fase si no solo obtendrás poco chispas. Esto simplemente significa que los dos cables de alimentación de los transformadores debe conectarse al mismo lado en cada primaria, mira en la imagen si no entiendes.

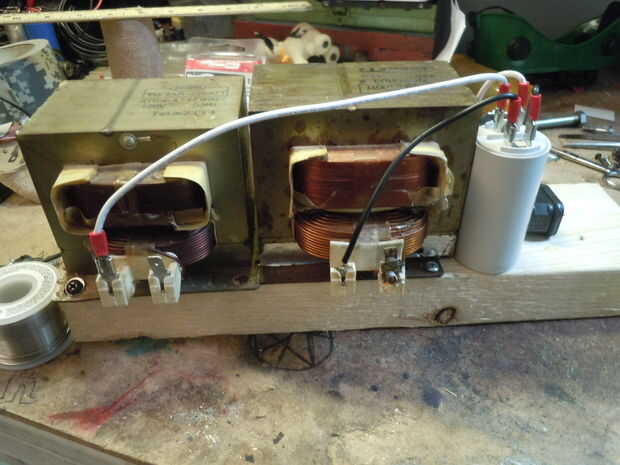

Conectar el neutro y tocar los cables saliendo del condensador a la o las dos a la izquierda, o los dos derecho conducen en las primarias del transformador, no uno izquierda y derecha o viceversa. Conecte los dos cables juntos y que será para todo cableado para arriba.
Usé alambre de acero fino para mantener los cables aseada y muy juntos.
