¿Hacer una fuente de alimentación simple de 12 voltios (3 / 6 paso)

Paso 3: Diagrama esquemático y otros...

Si desea una fuente de alimentación de 5 voltios, simplemente reemplazar el LM7812 para un regulador LM7805.
Hoja de datos de LM78XX

Si vas a sacar unos 1 amp de esta fuente de alimentación, se necesita un disipador para el regulador, de lo contrario generará temperaturas muy altas y posiblemente se quemará...
Sin embargo, si solo vas a sacar unos cientos miliamperios (menos de 500mA) de él, no necesita un disipador para el regulador, pero puede conseguir un poco caliente.

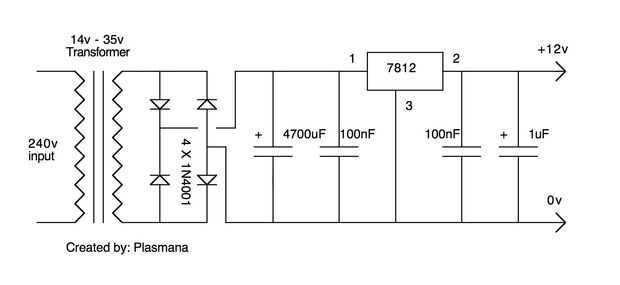

Además, aquí está el esquema...
También agrego en un LED para asegurarse de que la fuente de alimentación está trabajando. Si desea puede Agregar en un LED.
