Paso 4: Batería y cables

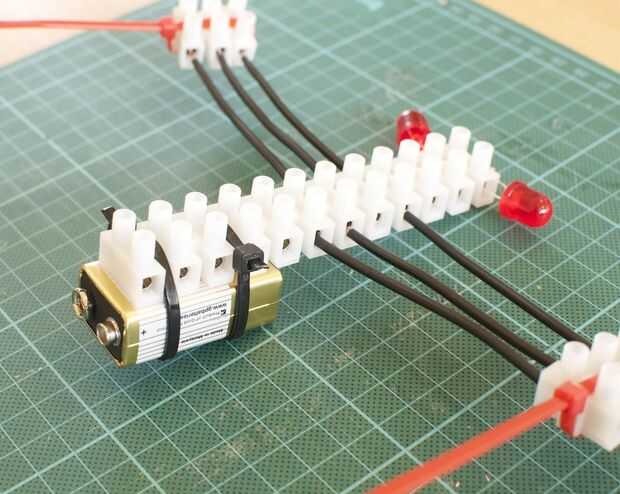

- Montar una batería a la parte inferior del extremo posterior de la libélula. Utilice dos tie raps para fijar la batería.

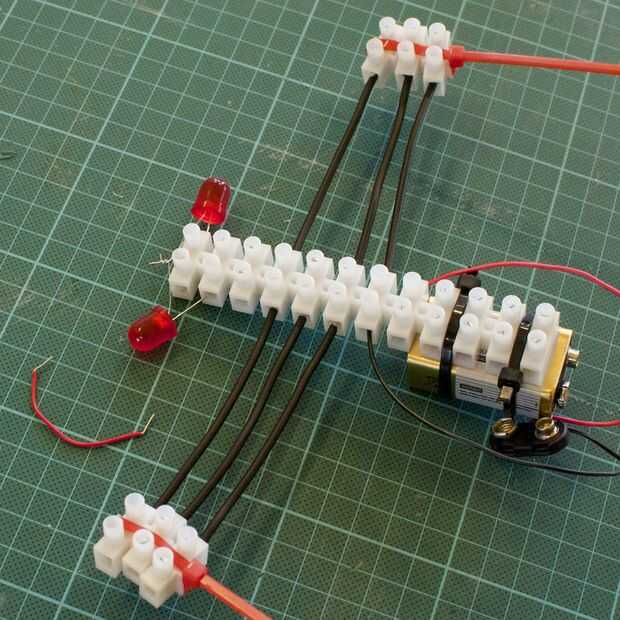

Con el cuadro 2
- Para obtener la corriente de la batería a la libélula, necesita un clip de la batería.
- Fije el conductor de rojo clips de batería en el octavo trozo de conector, en el lado derecho del cuerpo.
- Fijar el cable negro en el séptimo trozo de conector, en el lado izquierdo del cuerpo.
No conecte la batería al clip todavía!

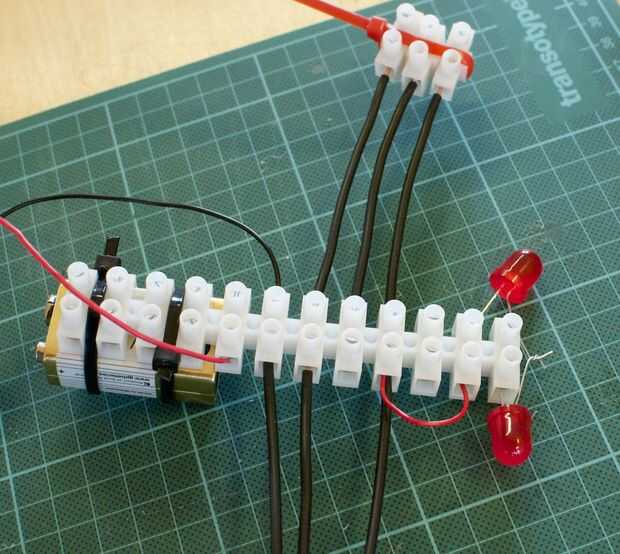

Con el cuadro 3
- Talones de 2 y 4 a la derecha con un trozo de cable de puente de conexión (puede utilizar cable eléctrico de 1,5 mm2 para esto, pero no lo recomiendo. Es muy difícil para dos de estos cables en un conector de apertura)

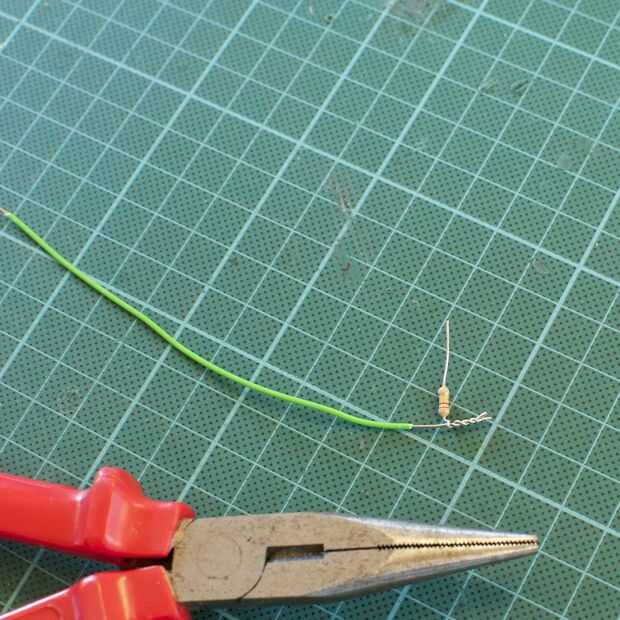

Con el cuadro 4
- Trence un cable de una resistencia de 100 kOhm con un pedazo bastante larga de cable puente.
Antenas

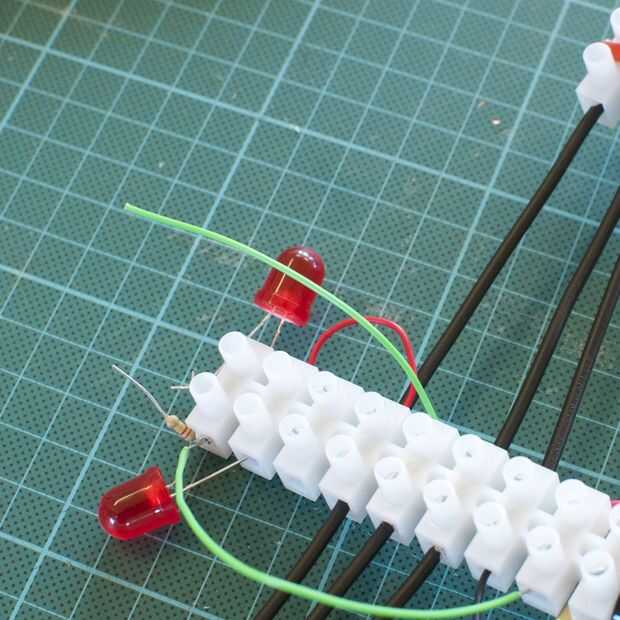

Con el cuadro 5
- Fije el cable con la resistencia en el primer trozo de conector, en el lado izquierdo.
- Fijar el extremo libre de los cables de puente en número de trozo 8, también en el lado izquierdo.
El resistor se fija ahora con un Consejo. La otra punta sobresale, como la antena de una libélula.

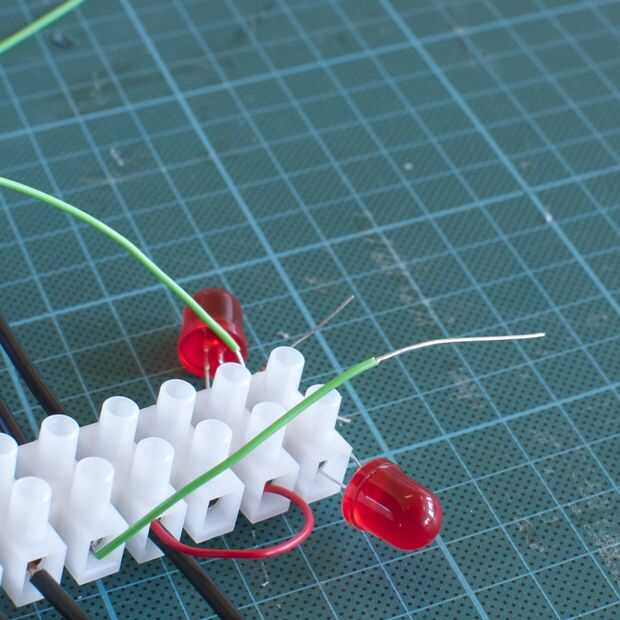

Con el cuadro 6
- De un cable de puente largo 7 cm, tira uno terminando unos 3 cm.
- Fijar la otra terminación en conector trozo número 5, en el lado derecho del cuerpo.
Esta es la segunda antena. Curva hacia adelante, en cabeza de la libélula Blinky.
