Paso 3: Haga el panel LED

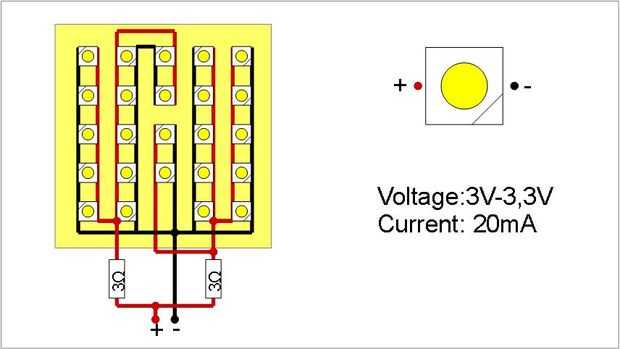

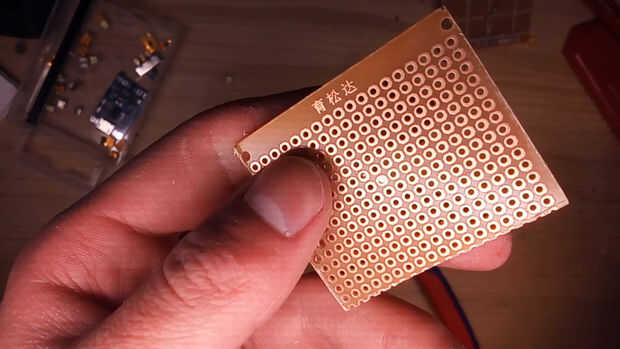

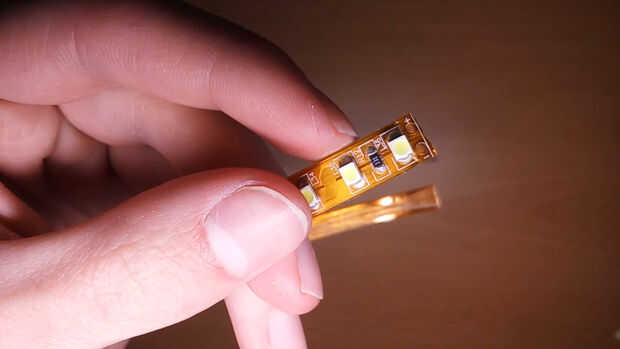

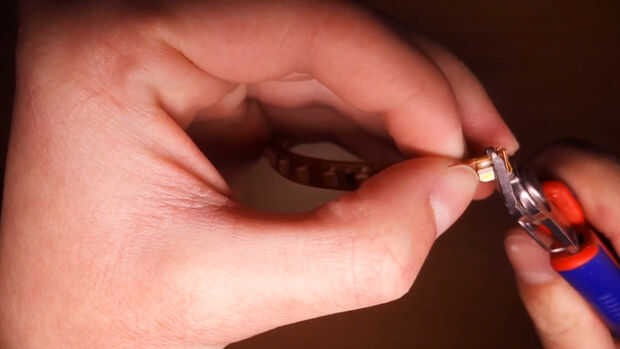

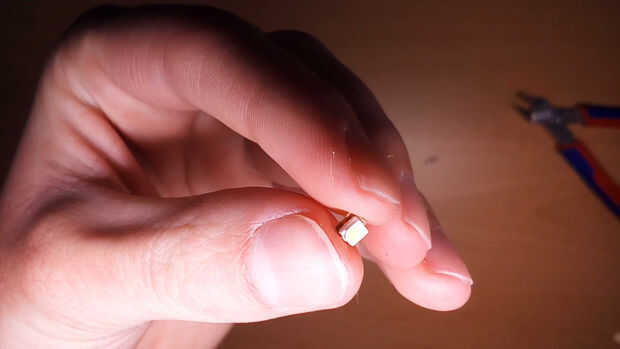

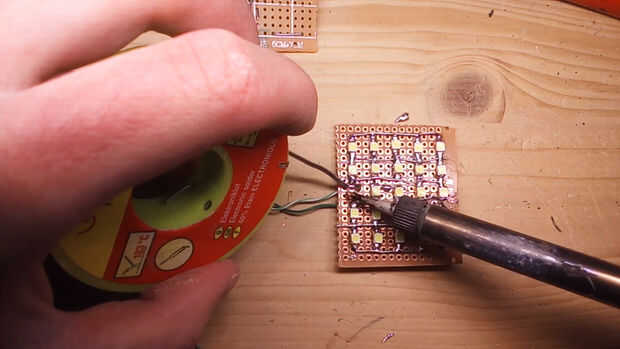

Cuando tienes todas las 24 fichas, corte la placa de circuito al tamaño correcto y soldar el LED en la misma. Voy a ir con una cuadrícula de 5 X 5 LED de una falta en la fila inferior. Van a ser separados en dos grupos de 12 LED en paralelo. Cada uno de los grupos está conectado a la fuente de alimentación a través de un resistor de 3 ohmios.

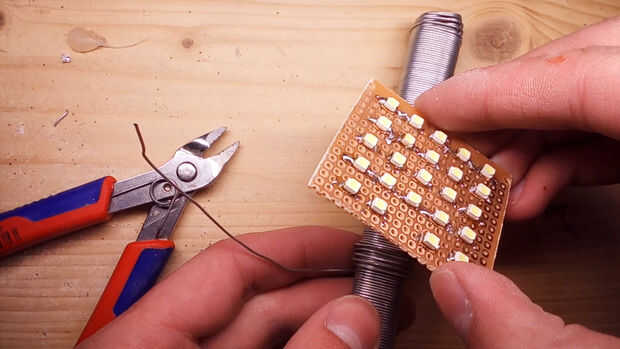

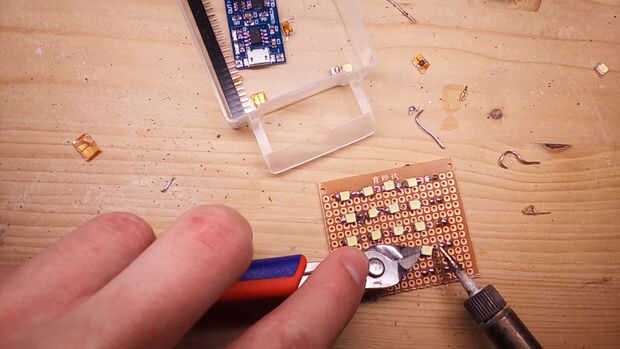

Es una buena idea pre estaño soldar puntos antes de aplicar el LED. Atentamente les empuje hacia abajo mientras se derrite el estaño por debajo de los lados. Como que no han despojado de circuitos para este proyecto usé algún alambre de jardín para crear carriles negativos y positivos y había conectado el chip.

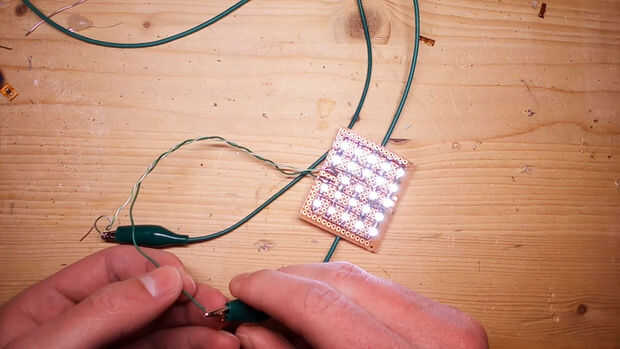

Cuando termine de soldar prueba suministrar el panel usando el poder de un banco o unas pilas AA. Cuando os adjunto primero a una potencia de la fuente sólo la mitad de los LED donde trabajo. Resultó que había causado dos cortocircuitos mientras se suelda y tres de los LED no funcionaban en absoluto (debo probablemente han probado antes). Luego de reemplazar los chips rotos y había reparado todo finalmente funcionó.
