Paso 1: Herramientas y materiales

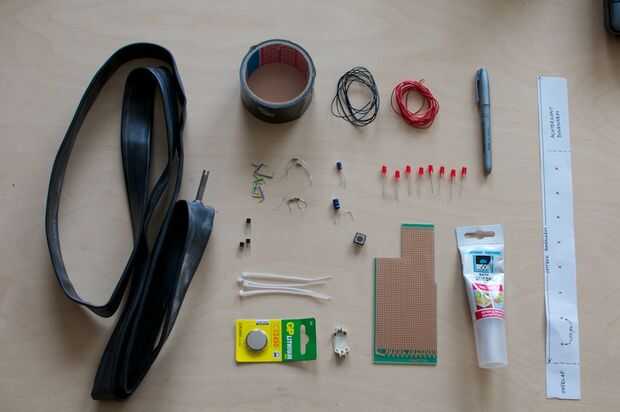

Materiales:
Para el interior del tubo matriz led:
- Tubo interior (de una bicicleta. Va a ser una luz de bici, ya sabes)
- Hoja de papel (para tomar la medida de la circunferencia de la luz de la bici)
- 8 - 10 leds, modelo de 5 mm (solía leds posible más baratos (€0,05 un pedazo), sólo porque tenía alrededor. Puede elegir el LED más eficiente. Si usted, observe la corriente deseada a través de los leds: el circuito puede entregar un máximo de 200 mA para todos los leds!)
- 2 x 70 cm (45") de alambre trenzado, en diferentes colores
- Gel de silicona (para sellar los leds en el tubo interior)
- Un marcador plata
- Cinta aislante (¡ por supuesto!)
Para el circuito de flip-flop:
- 2 condensadores electrolíticos (elco): 1 x 100 uF, uF 1 x 22
- 4 resistencias: 2 x 1 kOhm, 2 x 10 kOhm
- 3 transistores: 2 x BC547, BC557 x 1
- Puente (o sólo algunos alambres trenzados Ripeado de una chatarrería PC)
- Placa de circuito
Para la alimentación:
- 1 pila CR2450
- clip 1 de la batería para el modelo CR2450 (versión de PCB! Usé una versión SMD, que tuve que cortar en una versión de PCB:-s)
- Interruptor que puede montarse en un tablero de circuito.
- 6 pequeños Tie-raps (para fijar los cables entre placas de circuito impreso y la matriz de led)

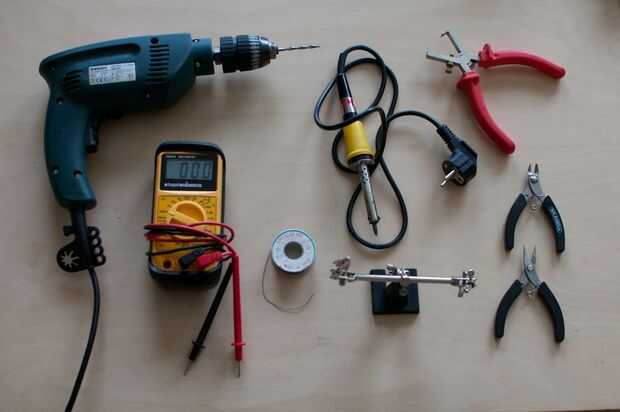

Herramientas
Para la electrónica:
- Cautín y soldadura
- taladro de 3,5 mm (0,14")
- Alicates de corte
- Alicates de punta
- Una pinza pelacables
- Multímetro (para comprobación y depuración)
- Tercera mano
- Pequeña sierra o dremel para cortar la placa de circuito
- Lija (rugosidad 300 o superior) a prueba de agua

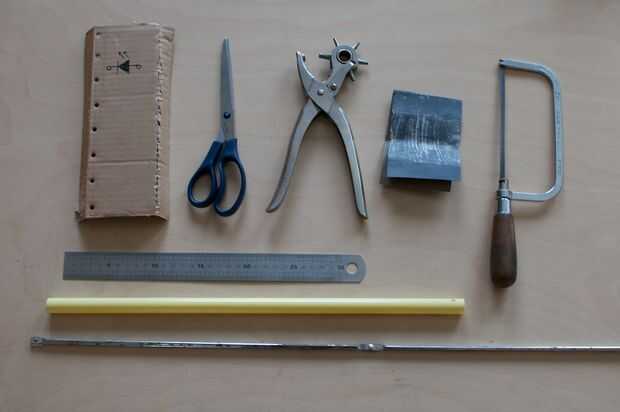

Para preparar el tubo interno:
- Punzón, 3 a 4 mm (0,12 a 0,16") de diámetro
- Tijeras
- Una regla de _metal_ (para perforar agujeros en _one_ lateral del tubo, no tanto)
- Tubo de PVC (1" diam) más largo que la pieza de tubo interno que se utiliza
- Algunos cartulina (para montar la matriz de led al soldar)
- Para girar el tubo interior adentro hacia fuera: una larga y fina, rígida barra con un bucle o agujero en un extremo :-D ¿Encontrar un nombre para la herramienta: bancos ayuda? ¿Flip-rod? Usé una llave de cruz que viene con rejillas GORM de ikea. Trabajó como un encanto).
