Paso 5: Flip-flop el LED!

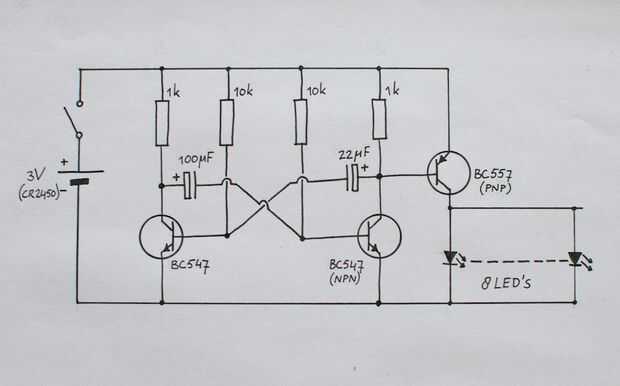

Empezar con: existen aproximadamente 100 billones maneras diferentes a una matriz de led de parpadear. El primer proto hice contiene un circuito intermitente basado en un chip 555 temporizador. Funciona bien, pero necesita 6 voltios (dos-baterías) para funcionar correctamente. Elegí este flip-flop finalmente para librarse de la segunda batería. Podría haber hecho que utiliza una versión de baja potencia del 555, pero me gustó mucho el flip-flop (el circuito flip-flop es un verdadero clásico, los kits se venden a menudo como "Led intermitente").
¿Realmente necesita el LED para flash? No, pero agotará la batería mucho más rápida sin parpadear los leds. El circuito intermitente es un real ahorro de energía, ya que los leds son en sólo el 20% del tiempo de funcionamiento. Si no estás cómodo leer circuitos o soldadura, puede dejar el circuito intermitente hacia fuera y poner una resistencia de 50 o 100 Ohm en su lugar. Por otro lado:
no tienes que entender la electrónica para construirla. A imprimir el archivo pdf y lo _exactly_ al igual que en las fotos. Usted va a estar bien, estoy seguro!
Construir el flip-flop circuitos:
- imprimir el pdf con los esquemas y ejemplo.
- cortar un trozo de platina de 11 filas de 25 agujeros. 11 filas realmente es lo maximo para caber en el tubo.
- Lije los bordes de la placa de circuito. Los bordes deben ser muy suaves, o perfore el tubo!

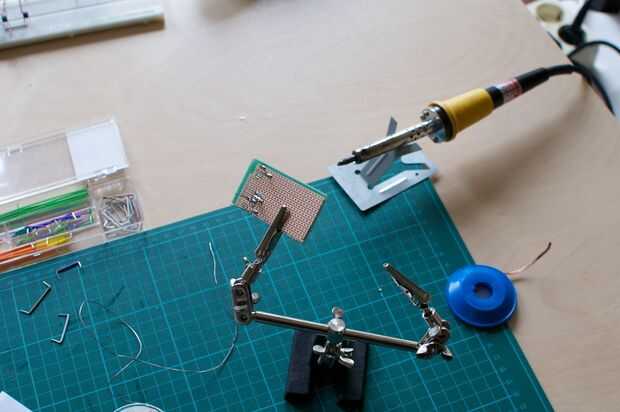

- La soldadura de los componentes de lo flip-flop en el circuito impreso, uno por uno. Yo realmente cumplire un tercio de la mano para lograr que se haga correctamente.
- Al soldar los condensadores, doblar las puntas de manera que las tapas queden en la Junta.
- Cortar el cobre (a través de y! leer la punta cómo comprobar.) en el punto marcado con X en el dibujo de la figura 1. Usé una broca de 3,5 mm.
- Marque los puntos donde el + y - plomo de los LED se conectará en el flip-flop a bordo.
- Por último, taladre los cuatro agujeros, broca de 3,5 mm.
- Cortar dos cables, rojos y negros, 15 cm (6 pulg.) de largo. Pele los extremos y soldar las puntas trenzadas.
- Tomar dos cables juntos y los conducen a través de los orificios en el lado de la Junta Dónde está el BC547. Inicio de la parte superior (lado verde) de la Junta -> debajo de la placa -> a través del segundo agujero.
- La soldadura de los cables. Cable negro en el - cable de plomo, rojo el + plomo. El + y - plomo en el tablero las dos tiras de cobre externas. El diseño del circuito para averiguar cuál es +.
- PRUEBA EL CIRCUITO! Conecte una batería con el + y - conduce y enchufe los cables de los LEDs en los orificios marcados.

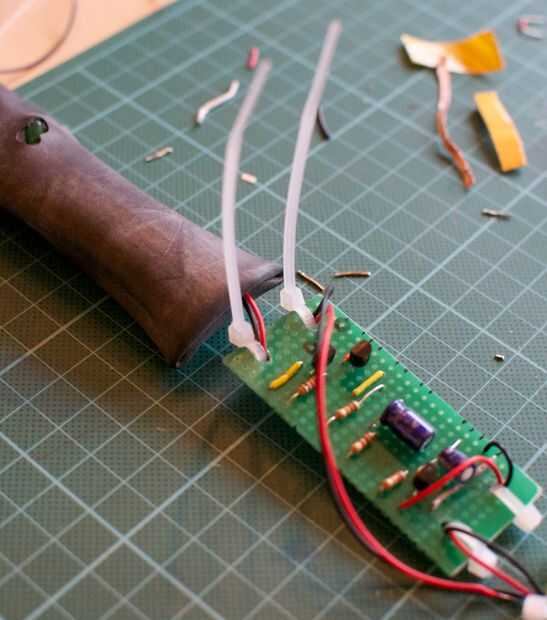

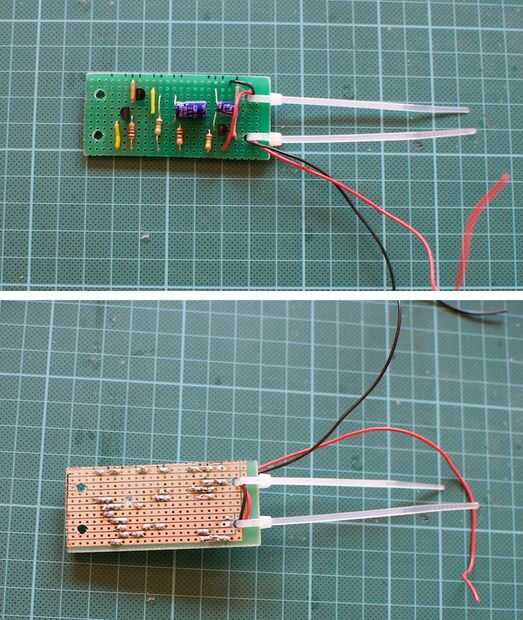

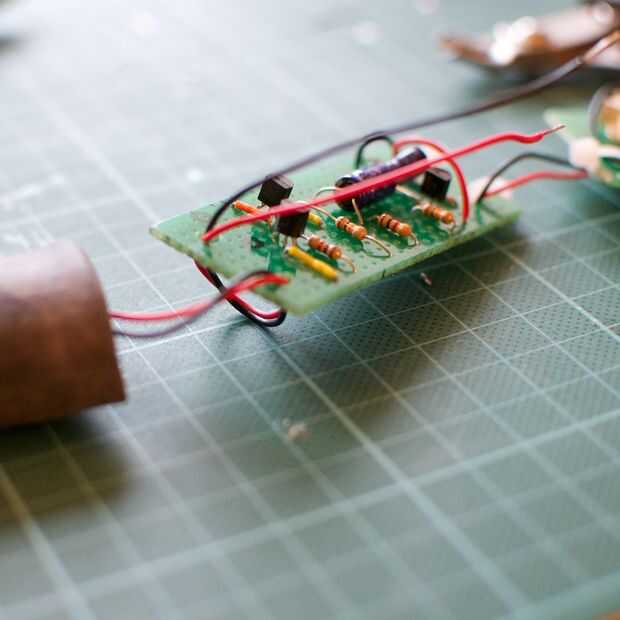

- Fije los cables a través de los orificios utilizando tie-raps. Tire de ellas como bien como sea posible! Véase el cuadro 6.
------------------------------------

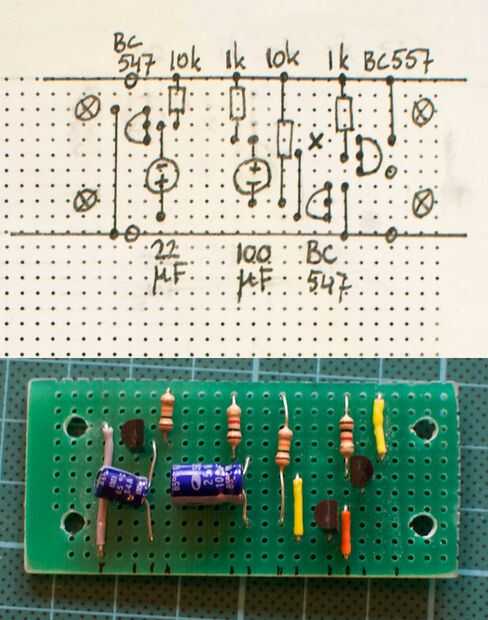

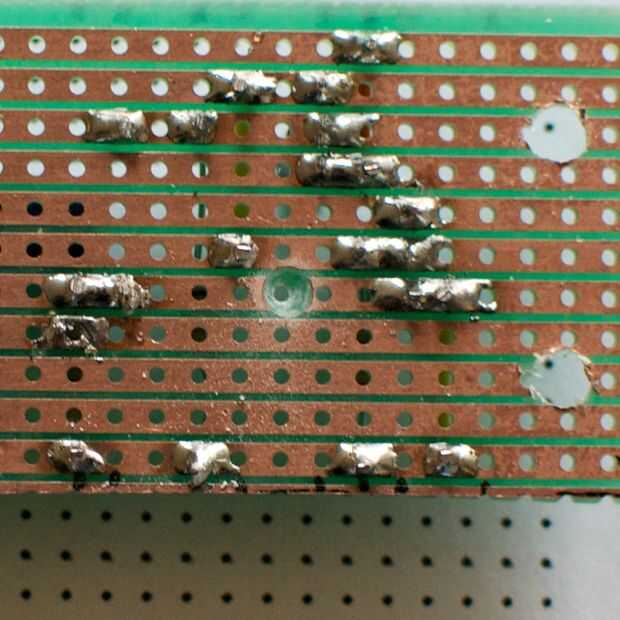

Consejo: utilizar una cámara para ver la tira de cobre cortada. Tomar una foto del lugar cortado y zoom la pantalla de la cámara. El corte debe ser a través de y, no dejando un solo filamento de cobre conectado al otro lado del agujero. Véase el cuadro 5 en este paso.
------------------------------------
Construir el tablero de fuente de alimentación:
- Cortar un trozo de platina, 11 filas de 12 agujeros.
- Monte la batteryclip de la celda de 2450.
- Montar el interruptor, ya sea en la + plomo de la batería o el - plomo.
- Perfore los dos agujeros con el taladro de 3,5 mm.
- Marque los puntos donde el + y - el plomo de la placa de flip-flop estará conectado a la batería con un marcador negro.
Conecte los dos tableros de circuito:
El + y - plomo de la placa de flip-flop debe conectarse a la batería-Junta. Es _critical_ no para confundir más y conduce menos.
- Tomar el = el plomo de la Junta de flip-flop y la suben a través del agujero en el tablero de la batería.
- Encontrar los agujeros en el tablero de la batería donde deben ir los dos cables.
- Cortar los cables, para que los dos circuitos son sólo 2-3 cm (aproximadamente 1") unos de otros.
- La tira y las terminaciones de cables de soldadura.
- La soldadura de la + y - los cables en la placa de la batería.

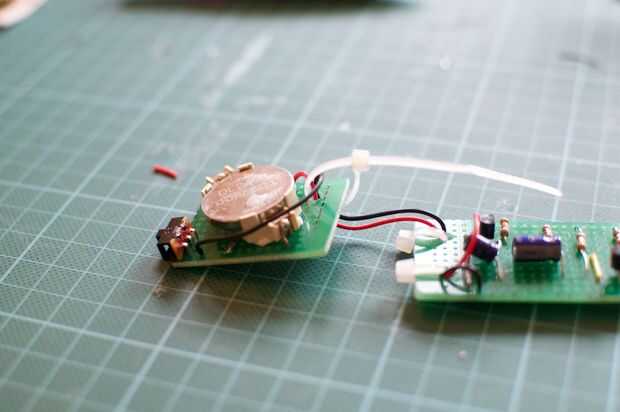

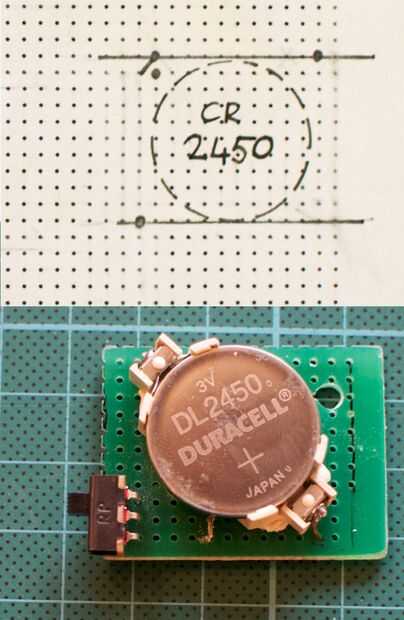

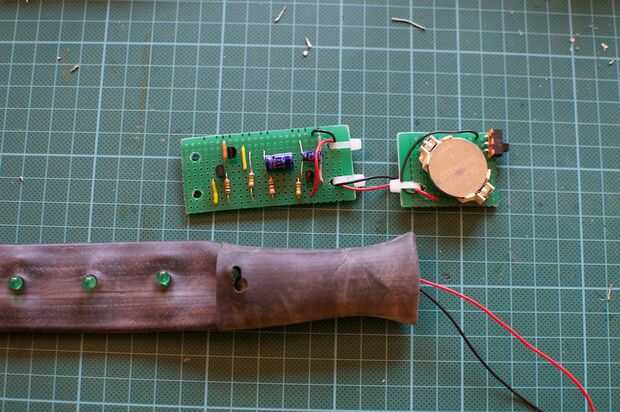

- Fijar los cables en el tablero de la batería con un tie-rap a través del orificio. Estire el tie-rap! Ver fotos 7 y 8.
Conexión de flip-flop a los leds de los tubos interiores:
... la misma manera que el flip-flop a bordo y la batería están conectados:
- Voltear hacia atrás el tubo interno al primer led de la matriz, dejando los cables rojo y negro.
- Llevar los cables de los leds por un agujero en el flip-flop a bordo y hasta a través del otro orificio.
- Encontrar las marcas en el tablero donde se deben conectar los cables. Corte los cables sólo el tiempo suficiente para llegar a esos agujeros.
- Soldar los cables en la placa.
- Fije los cables a través de los orificios utilizando tie-raps. Tirando firmemente!

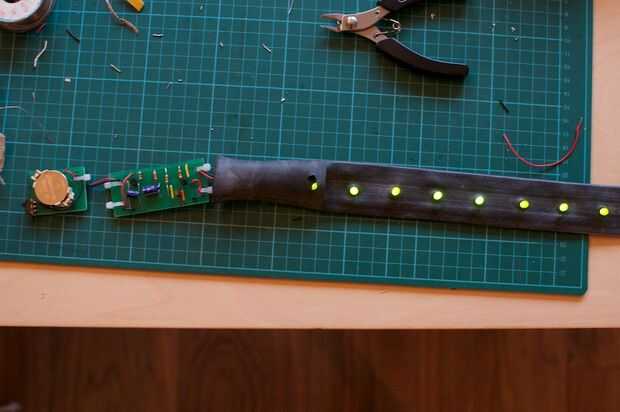

Prueba otra vez! Todo el hardware de la electrónica es de construcción y conectados ahora! Estamos casi listos...
