Hacer una luz de Sensor de movimiento Simple. (PIR) (2 / 13 paso)

Paso 2: circuito

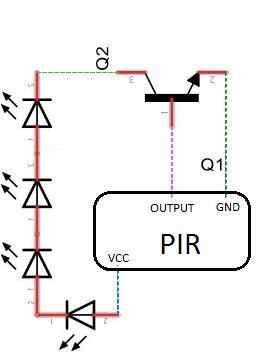

Un circuito Simple, controlado por dos cosas principales.

1) Transistor BC547

2) Sensor de movimiento PIR

Esto puede hacerse en Perfboard demasiado.

Explicación:

Cuando el Sensor PIR detectar cualquier interferencia humana o funcionamiento luz ir a 38KHz

es salida Pin se convierten de bajo a alto que resultan en 3.3v suministro en Pin de salida, así que queremos usar ese pin de salida para encender el transistor y de que llevará a sobre y apagado de leds también.

LEDs están conectados en serie por lo que consumiría todo suministro de 12v una vez conectado y que no daría lugar a la quema.

Nota: Fuente de 12v, si tensión mayor que este sólo que dará lugar a la quema de leds.

y PIR tiene un regulador incorporado que acepta 12v.
