Paso 5: Conectar los electrodos y el poder

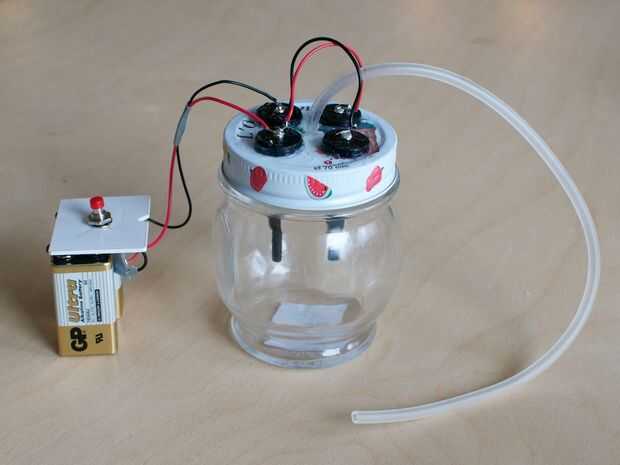

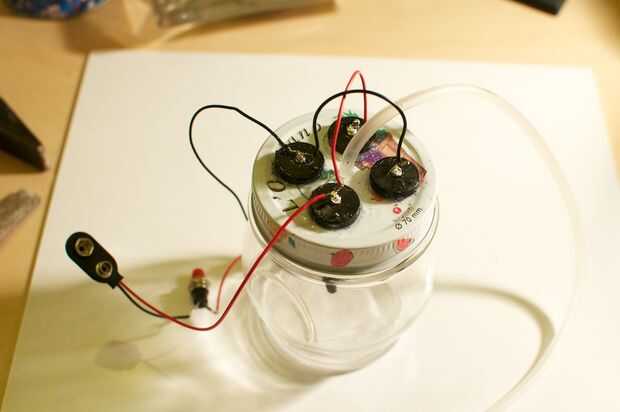

Para alambre de todo, utilizado dos 9 conectores de la batería de voltio. Los conductores eran tiempo suficiente para que todo el cable que necesitaba. Cuadro 1 es una visión global de esta etapa.

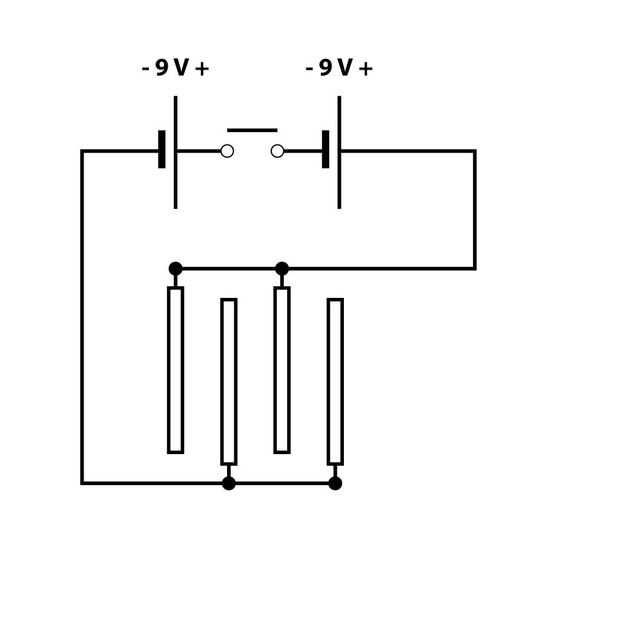

Cuadros 2, 3 y 4:

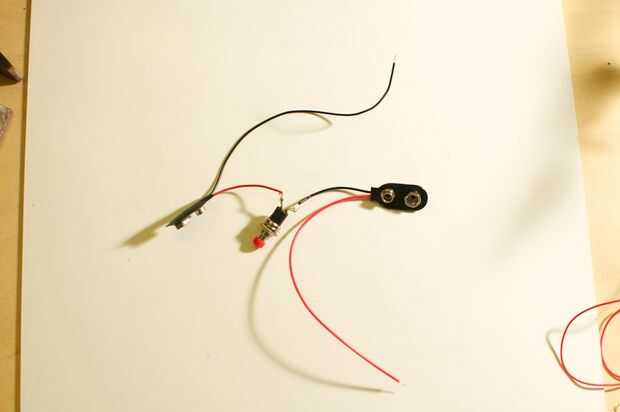

Los electrodos formando un par incluso deben hacer frente a unos de otros (están en lados opuestos de la tapa de la jarra). Los conectores de batería soldados y el botón está en el cuadro 4.
Fotos 3 y 5:

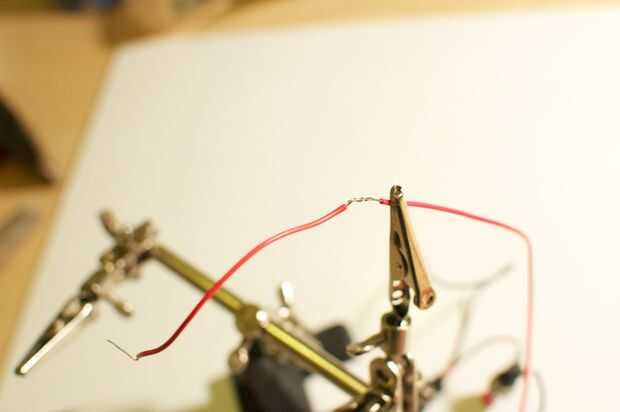

Los conductores entre dos electrodos y de los electrodos a un poste de la batería son soldadas en línea. Cómo soldar dos cables en línea puede encontrarse en este fresco instructable.
Cuadros 6, 7 y 8:

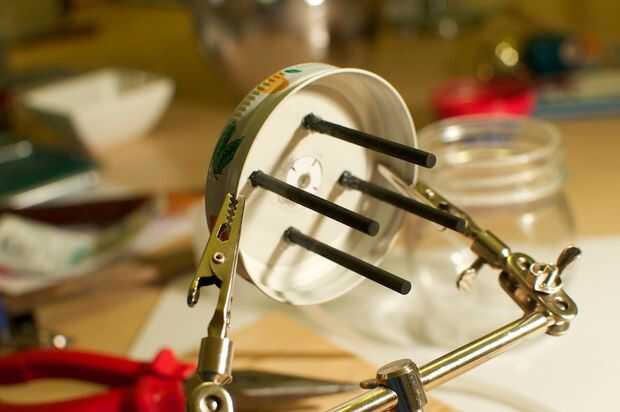

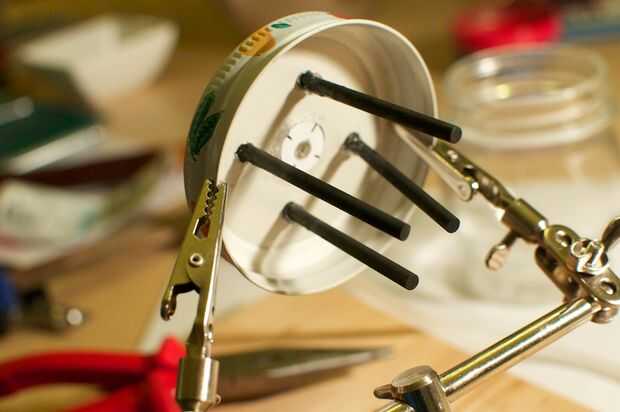

Soldar los cables a los casquillos de los electrodos es un poco complicado! El calor hace que el plástico tapas derriten un poco, haciendo que las barras de carbón se deslice. Puse las barras recto otra vez por calentamiento la Junta soldada y empujando las barras de carbono recto otra vez. Sosténgalos derecho durante unos segundos después de retirar el soldador, así que el plástico puede enfriar y coagular. Para fijar la tapa con los electrodos en una tercera mano o pinza para hacer esto.
Fotos 9 y 10:

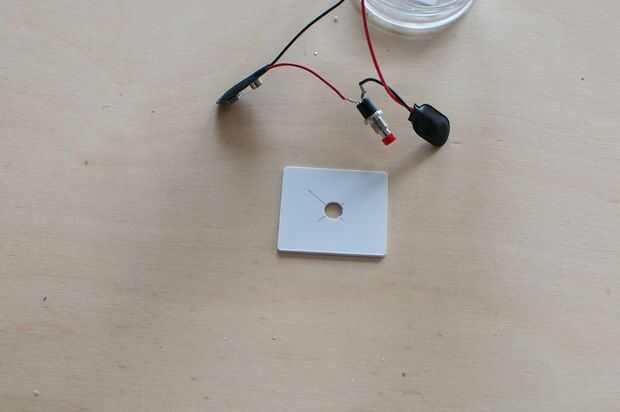

Como extra, había montado el pulsador en un pedazo de plástico o madera contrachapada y había pegado de los conectores de la batería en ambos lados del pulsador.
Cuadro 11:

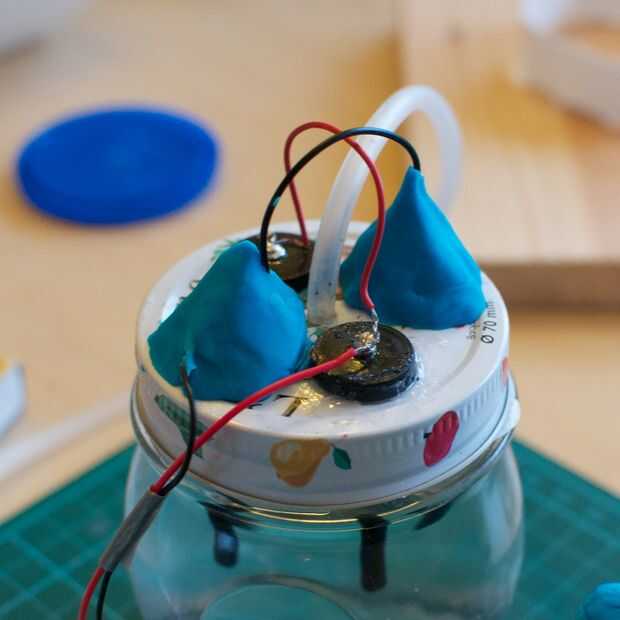

Con un poco de plastilina / sintético arcilla, cubrir las tapas de los electrodos. Para proteger las juntas soldadas contra golpes.
