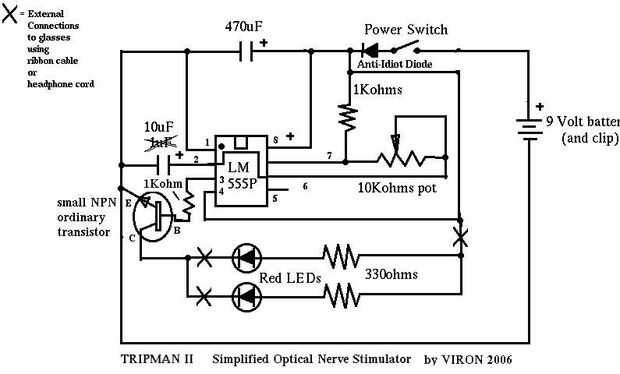

Paso 3: Sigue trabajando en ello. Esquema!
Ahora hacer el esquema y ponerlo aquí.
Notas:
1 Observe que los pines 2 y 6 están conectados juntos debajo o sobre el CI.
2 un bote adicional, tal vez de 1K, se puede poner en serie con los LEDs,
porque cambia el brillo tiene efectos notables.
Cable de los auriculares 3.A puede utilizarse para conectar gafas de LEDs para caja.
Obviamente las gafas podrían no estar en la caja de los puntos de conexión están marcados con X.
4.You puede obviamente utilizar un wallwart en lugar de una batería si no estás todo mojado.
5 en este momento no he decidido si desea agregar más LEDs
o qué lado del sol gafas funciona mejor.
Translucentifying las lentes y poner los LEDs exterior puede abrir permiso de uso con los ojos,
Si bien funciona de esa manera.
6 Si la perilla de 10K, girando en sentido horario se ralentiza la velocidad del flash, invertir los cables es si quieres.
7 aunque los LEDs se muestran en el esquema, estoy corriendo los cables fuera de la unidad
a los LEDs de las gafas.
8. el diodo anti-idiota previene el daño de invertir la polaridad como el idiota no
instalar el diodo hacia atrás. Puede utilizarse cualquier diodo barato.
9. la versión CMOS del 555 es aceptable y probablemente aún mejor.
10. lo siento por el esquema desordenado. Parece más complicado de lo que es.
UH OH - BIG OOPS! EL condensador de 1UF debería ser 10uF!!!!!!
El condensador de 1uF no funcionará!
