Paso 4: Juntándolo

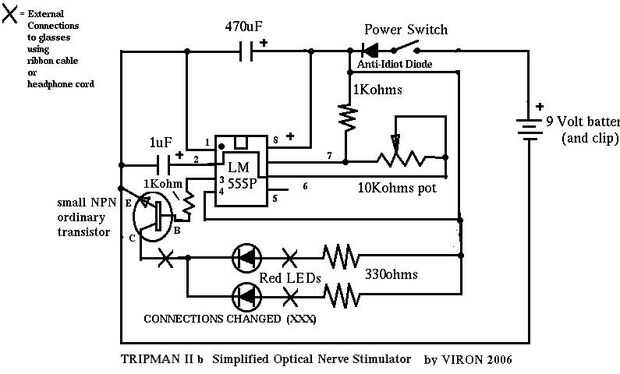

para salí de las resistencias de 330 ohmios en el tablero. Cambiado mi tres puntos tan
que el "anillo" de un auricular de cable era un campo común y un elemento negativo para el LED.
Esto dio lugar con eficacia en movimiento dos x ' s entre las resistencias y los LEDs,
y uno en el colector del transistor.
El cable de los auriculares tenía 30 cables de manget de gage en su interior, que es algo molesto,
pero me la pelaron rasguñando los cables con una cuchilla afilada, y entonces supe
estaba apagado cuando pude lata sumergiendo el alambre en un solderball caliente. Algunos
auriculares cables son mejores, con pares de cable trenzado coaxial. Otra opción para
el cable es cable de cinta y un conector de auriculares "nuevo".

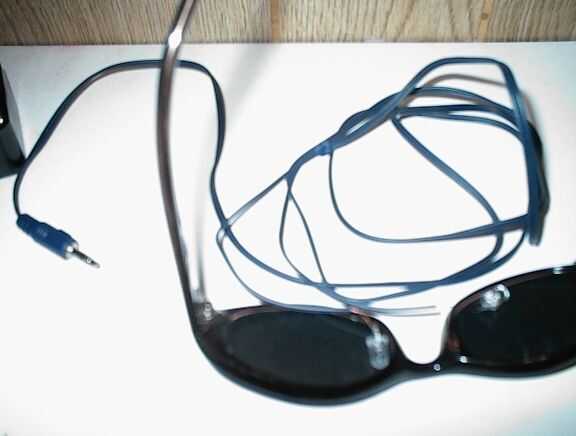

FABRICACIÓN DE LA CUERDA DEL LED:
La negativa de ambos es la parte posterior de la clavija. La punta de la clavija es positiva para un LED
y la cosa en el medio es positiva el otro LED. Usted debe ser capaz de probar el otro
extremo de la cuerda para ver qué parte del enchufe se conecta a. Un cable de los auriculares buenos tiene un
blindaje coaxial desnudo exterior conectado a lo común y puede descomprimir el fin de
Coloque los LEDs aparte porque ambos alambres tienen la común, que es negativo.
LED debe ser probado con una moneda de litio "throwie batería (véase hacer)" para asegurarse de que
la polaridad es normal. MÁS LED tiene un cable más corto para negativo, y que llevan también
es reconocible como en forma de L en el LED, el LED tiene longitud idéntica
porque fue utilizado antes y es había salvado. Algunos LED raro raro no sigue estas reglas.
Utilicé cable de cinta gris para conectar el interruptor-pot y los auriculares,
en este caso toma las gafas LED. Es fácil de encontrar en viejos discos duros, pero
puede ser más agradable y más fácil si le sucede que tiene tendido de cables de cinta de colores alrededor.

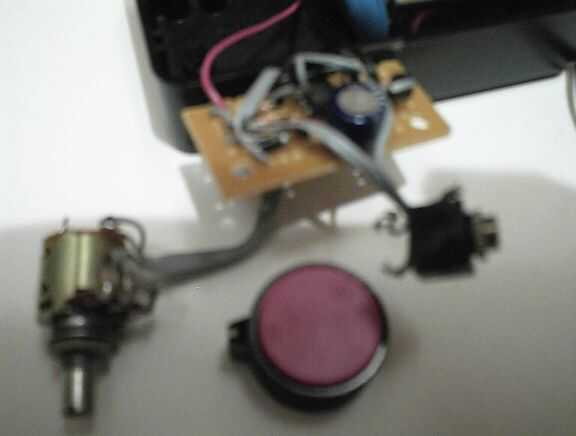

Tomar una fotografía de la Junta es difícil, pero lo hice muy pequeña para que quede en eso
caso con la batería y el interruptor-pot y los auriculares. Cabe en el
una ranura de la caja negra.
