Hacer una matriz de 8 x 10 L.E.D

actualización 1: he añadido juego del código para CONWAY de la vida
ACTUALIZACIÓN 2: AHORA PUEDE GUARDAR ALGUNOS PINES DE ARDUINO CON LA AYUDA DEL REGISTRO DE CAMBIO DE 1.

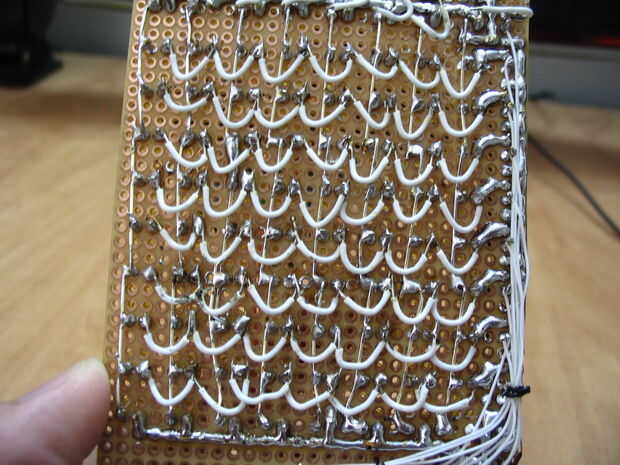

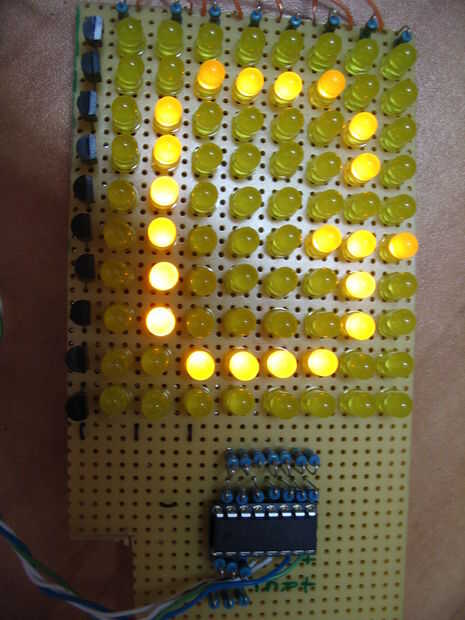

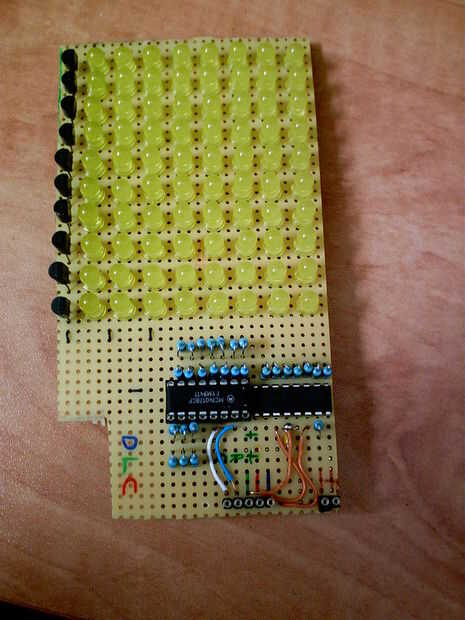

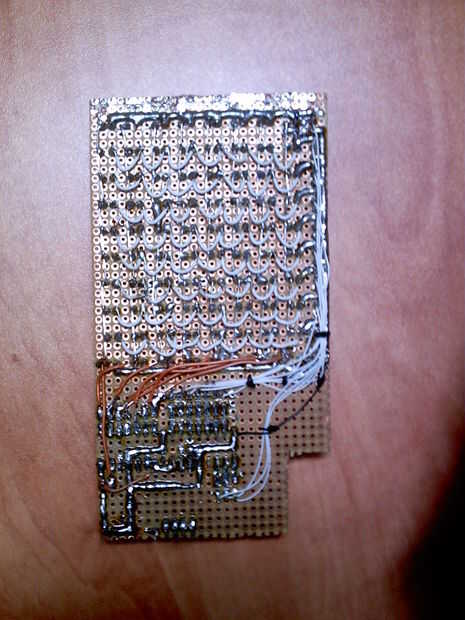

En este instructable le mostraré cómo crear una matriz de 8 bastante lujo por 10 L.E.D (con desplazamiento de texto y animaciones) usando el contador de década 4017 y Arduino. Este tipo de matriz es fácil de hacer y programa y es una buena manera de aprender a multiplexar.

He añadido otra parte de este instructable sobre cómo utilizar el registro de desplazamiento 74HC595 que ayudará a salvar algunos pines de arduino para otra cosa que gustaría hacer.

Así que ahora tienes que maneras de ir desde aquí. Usted puede hacer esta matriz sin el registro de desplazamiento y que ahorrará algún trabajo de soldadura o utilice el registro de desplazamiento si desea tener más pines gratis para usar.

Etiquetas: Arduino, LED, Tecnología, Carpa, Transistor, Matriz, LEDs_guide, AVR, 8 X 10
