Paso 9: Montaje tu castillo: cableado continuó...
Tenga en cuenta que con LEDs el cable más largo es el terminal positivo (5v), el cable más corto es el negativo (o tierra). Materia de orientación, si un LED no funciona intente primero alrededor de los bancos. Las fotocélulas no tienen ninguna orientación, puede ser conectados en cualquier manera.
1) empezaremos con el relámpago del blanco LED. El LED en el soporte de corte de la torre izquierda superior de la secuencia. Puede que necesite utilizar la cinta para sostenerla en lugar. Cables de uso M/F. 6i va al cable más corto del LED. 6 va al cable más largo.
2) ascensor placa LED: 7i va al cable más corto del LED. (A la izquierda de 10j) va para el otro cable. El diagrama muestra el LED sólo flotando allí. Eso es correcto, simplemente deje el LED flotar allí.

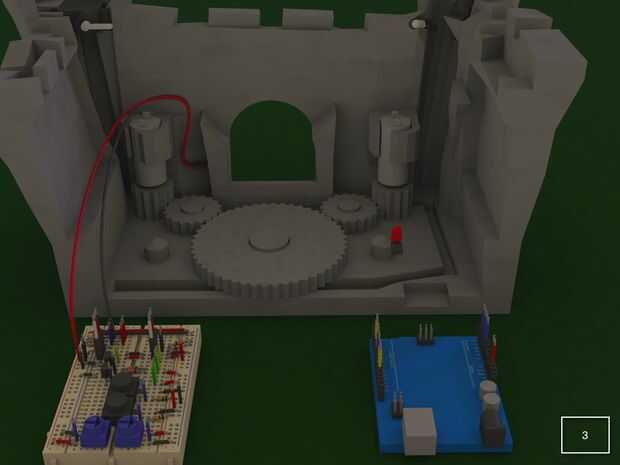

3) LED de la puerta: 6 c va al cable más corto en el LED rojo. (A la derecha de 9a) va para el otro cable. Este LED está escondido en la parte derecha de la puerta. Puede que necesite cinta en su lugar.
4) entradas del Sensor Arduino: 3b, 4b, 5b ir a A3, A2, A1 respectivamente.
5) Sensor de la puerta: 5 d va a un extremo del sensor de la puerta. Tierra (a la derecha del 11a) va al otro extremo. Este sensor se encuentra en el otro lado de la puerta. Puede que necesite cinta en su lugar.
6) Sensor de elevación superior: 4D va a un extremo del sensor superior. Tierra (a la derecha de 9a) va al otro extremo.

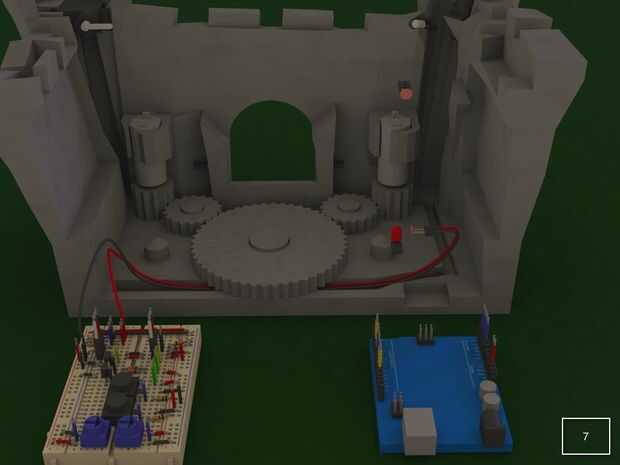

7) Sensor de elevación inferior: 3d va a un extremo del sensor inferior. Tierra (a la derecha de 8a) va al otro extremo.
Solo deje esos dos últimos sensores flotantes hay así.
Con todos los cables en su lugar ahora puede organizarlo mejor posible. Tal vez grabarles abajo en las guías si es posible.
