Paso 10: Armar tu castillo: el resto de las piezas
1) Instale los engranajes de tornillo en ambos extremos del engranaje principal. Ahora probar cosas girando el engranaje principal. Añadir un poco de aceite en cualquier eje de engranaje que da demasiada fricción (también se pueden lijar los ejes).

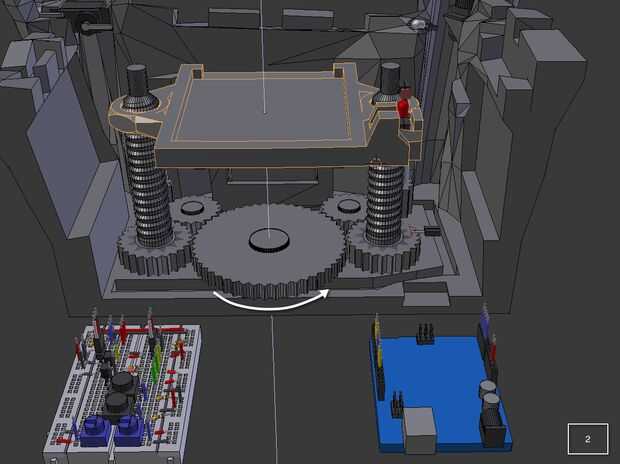

2) a continuación, instale la placa de la elevación. Con cuidado equilibrio encima de los engranajes de tornillo luego use el engranaje principal para bajar abajo. Tenga en cuenta que tu placa de elevación LED ha sido flotante allí todo este tiempo. Usted puede estar en el titular. Tendrás que doblar el cable cerca del LED en un ángulo de 90 grados para queden bien.
---
Ahora tenemos que tomar un poco de un desvío. Para todos que funcione el motor izquierdo Levante la placa de elevación y el motor adecuado bajar la placa de elevación. Recuerde, cuando digo motor izquierdo, quiero decir el motor debajo el relámpago blanco LED. Ahora que ya tenemos nuestra placa de elevación instalado, vamos a encender el motor para comprobar cosas.
Conecta tu Arduino (conectar via USB lo hará). No nos importa lo que se está ejecutando, sólo necesitamos energía.
Ahora tome un cable, el enchufe en la + regleta de conexiones en el protoboard. Enchufe el otro extremo 15j. Debe encender el motor izquierdo. ¿Es bobina encima de la placa de elevación? Si no es así, puede intercambiar los dos cables enchufados 16i y 16d. Ahora prueba de nuevo. Deben funcionar las cosas.
Ahora probar el motor adecuado. Enchufe su cable 12j. Si la placa no está bajando de intercambio 13Mi y 13d.
Volver a la pista!
---

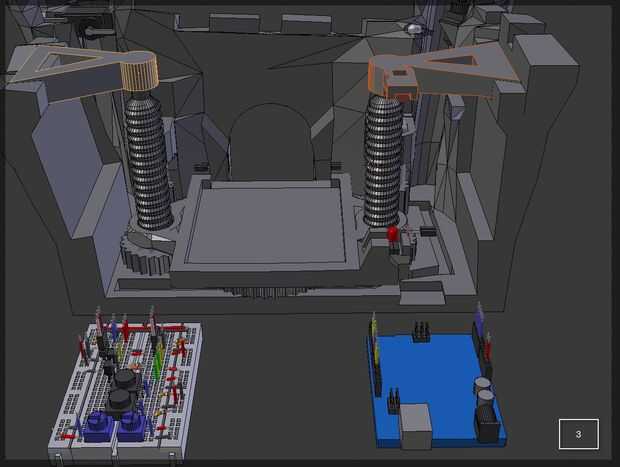

3) Instale entonces la izquierda y la derechaapoyo sobre los engranajes de tornillo. Sólo ajustan de una manera. El sensor superior encaja en la llave de apertura. Pase los cables hacia arriba a través del orificio en el soporte (Figura 3a).
4) Coloque la parte inferior del sensor llave de apertura debajo del puente del izquierda. Usted necesitará cinta adhesiva en su lugar si no cabe bien.
5) Instale el soporte del sensor deslizando en la base del castillo. Lugar el fondo Levante sensor aquí.
6) Instale el sensor soporte parte superior y Levante la placa LED tapa en el soporte del sensor y levante la placa, respectivamente.
7) sacar el brazo del servo derecho y la Luna para la cinta, también despegar el brazo del servo izquierdo. Te pones en un poco más adelante.
8) Asegúrese de que la Den of Evil encaja perfectamente en la placa de alzamiento.

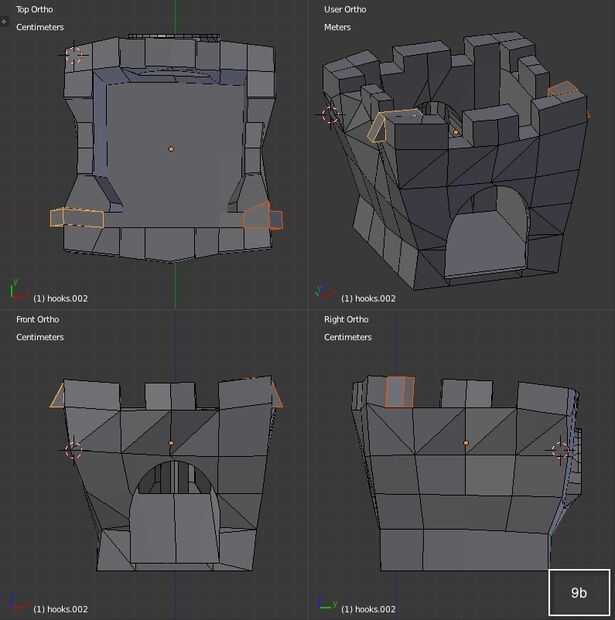

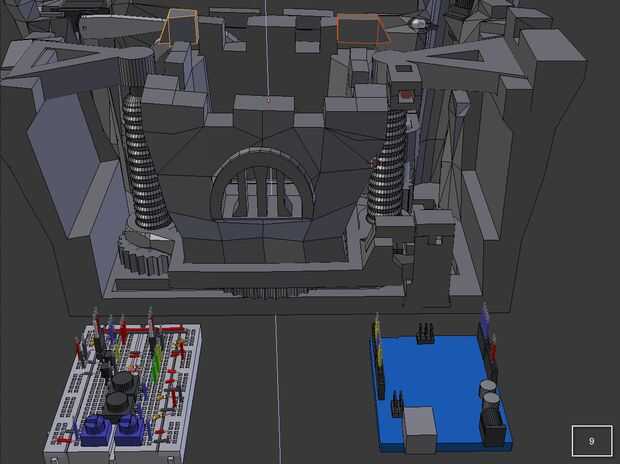

9) Instale el derecho y el izquierdos ganchos elásticos en la parte superior Den of Evil. Necesitará pegamento en lugar.
10) Deslice la puerta en el frente de la guarida del mal. Arena y recortar cosas que necesita para asegurar una buena diapositiva. Un poco de aceite se puede utilizar aquí también.
11) Instale la tapa de Den of Evil.

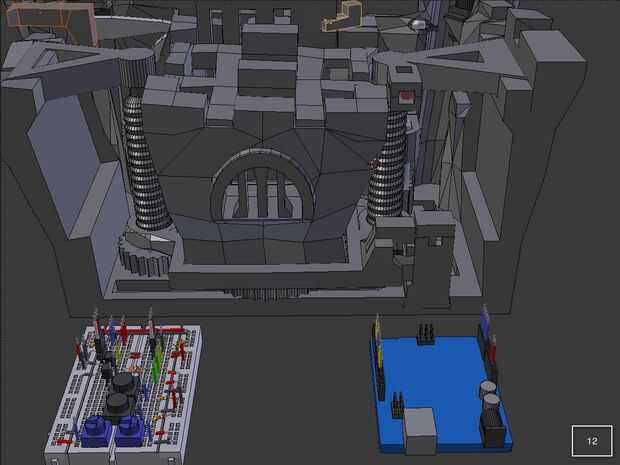

12) por último, pero no menos importante, levante la puerta hasta que la muesca esté nivelado con la parte superior y el pasador de la puerta. Luego deslice en el soporte de placa. Las ranuras del soporte frente el tornillo derecho equipo de apoyo.

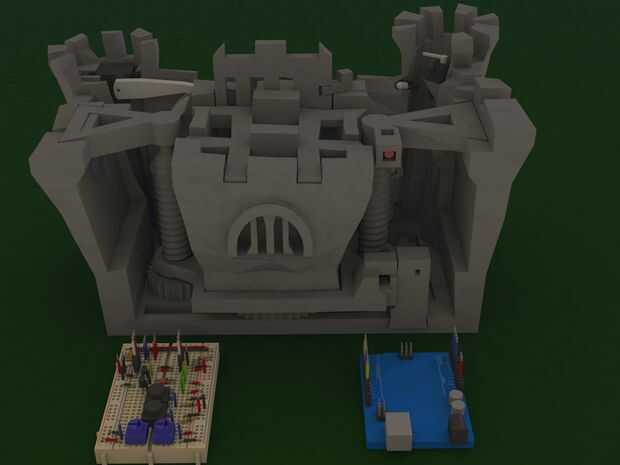

Ahora Siéntate y disfruta los resultados.
