Paso 11: Acabado lo apagado y cómo funcionan las cosas

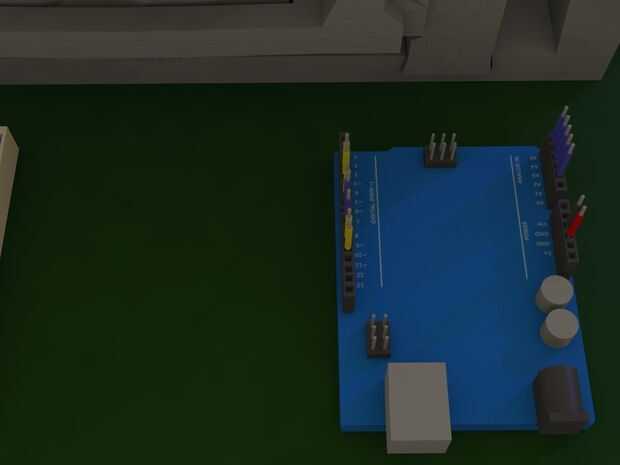

Obtener el Arduino hablando al ordenador. El mejor lugar para que la información está aquí.
Una vez que tengas que hacer, descargar el código adjunto (renombrar archivo de texto de ".txt" a ".ino") y carga en su Arduino. He hecho mi mejor esfuerzo para probar este código fuera (compila bien), sin embargo, recuerde que este es un proyecto conceptualizado que espero hacer algún día... pero no han hecho todavía.
Así es como funciona las cosas:

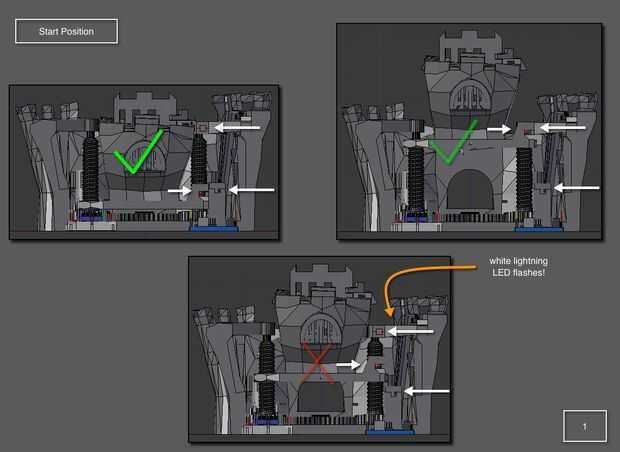

1) después de que carga en el código, al encender tu Arduino lo espera la placa de elevación o estar alineada con la parte superior o el sensor de la parte inferior (esto es cómo calibra el sensor). Si está en algún lugar en el centro de que tu castillo se colgará en el error. Usted sabrá esto porque el relámpago blanco LED comenzará a parpadear en un apagado. Si esto sucede, alinee el sensor y reset Arduino (usando el botón reset). También asegúrese de que no hay nada bloqueando el sensor de puerta/LED

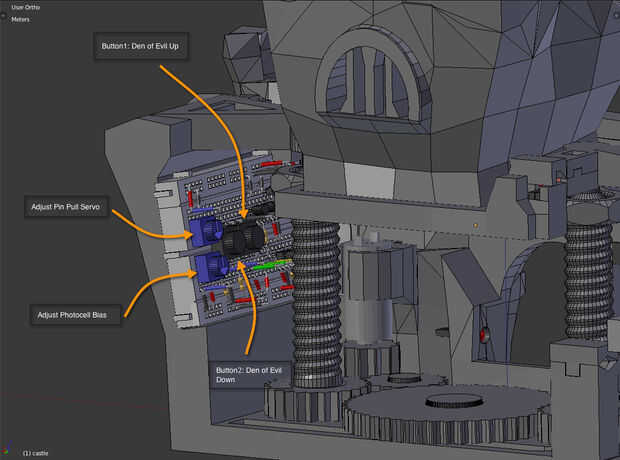

2) cuando la placa de elevación está en la posición baja 2 Pot ajusta el servo de perno de tirón. Se utiliza para afinar su tirón. Usted va ser atar una cadena de su pasador de halar al brazo de servo perno de tirón. Esto le ayudará a apretar las cosas después de los ajustes el pin.

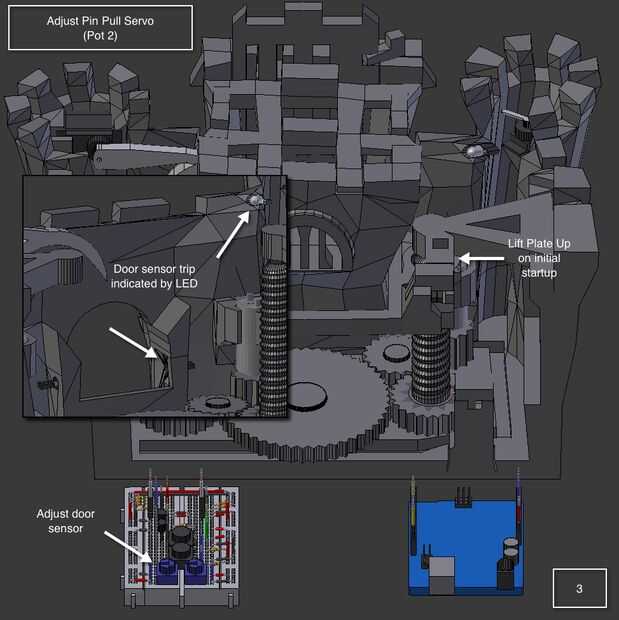

3) al iniciar tu Arduino con la placa de elevación en la posición superior 2 pote ahora ajusta la sensibilidad del sensor de puerta. Ajustar este pote y bloque la puerta LED, el luz de relámpago blanco ahora indica cuando este viajes de sensor.
4) también cuando se inicia el Arduino con la placa de elevación hacia arriba, el servo de luna se levantó y servo de perno de tracción se fija a cero. Así que para su primer comienzo, poner la placa de alzamiento. Ahora puede conectar la luna (grabada en el brazo del servo) para el servo derecho un pequeño pasado hacia arriba. También fije el brazo de servo perno de tirón para que esté lista para tirar (punto en el pasador de halar).
5) cuando todo termine de configurar usted puede presionar el botón hacia abajo (botón 2). La placa de alzamiento y la luna ahora bajará. Cuando llega al fondo de la trampa será armado.
6) pote 1 siempre ajusta la sensibilidad de sus sensores de la placa superior e inferior. Si encuentras tu plato de elevación parar demasiado pronto, o no pronto lo suficiente, ajustar el uso de este.
Nota 7) que botón 1 elevará su placa de elevación y de la luna, pero no va a cambiar la función del pote 2 (como se describe en el punto 3). Olla 2 sólo ajusta el sensor de la puerta cuando el Arduino es inicialmente comenzó con la placa de elevación hacia arriba. Después de eso, siempre le recorte el servo de perno de tirón.

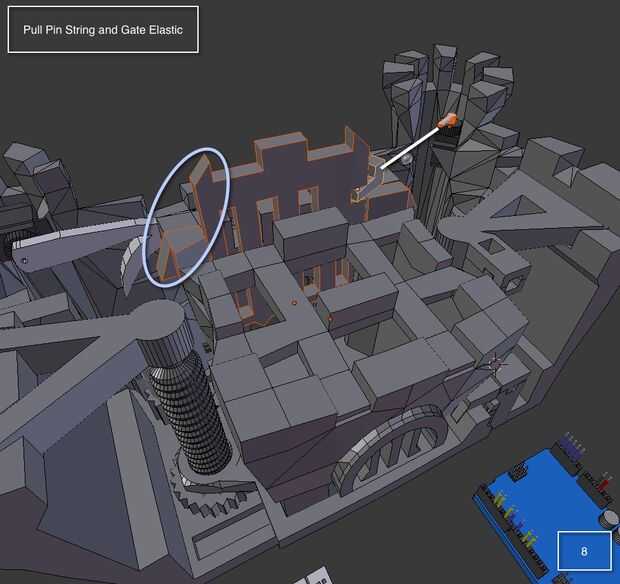

8) último pero no menos importante, utilizar hilo dental para el pasador de halar el brazo de servo pin de pull. También cadena de elásticos de los ganchos de Den of Evil (pega en) y los ganchos en la parte superior de la puerta. Realmente sólo puede tener un elástico en el lado opuesto del perno de tirón de la cadena. No hacer demasiado apretado, no queremos cortarles la cola del ratón! También, si el pin no sacar fácilmente, se puede usar un poco de aceite de aquí.
9) prueba de las cosas a su contenido de corazones. Cuando todo funciona como te gustaría, tiene la envidiable tarea de ranurar los dos tableros (con eso de los cables) en el castillo. Hay una estructura de gancho en la pared en el lado de Arduino para mantener en su lugar. Para la placa, use el gancho de protoboard que instaló anteriormente.
TODO HECHO!
Supongo que ya que estamos tratando de atrapar ratones que podemos queremos poner algunos bate en la guarida del mal, pero creo que este castillo está tentando que bastante usted incluso no necesita bate. Tal vez sólo ascensor música tranquila música de fondo...
Si realmente has hecho lo que esta ahora, gracias por pegarse!
