Paso 2: En términos más prácticos...

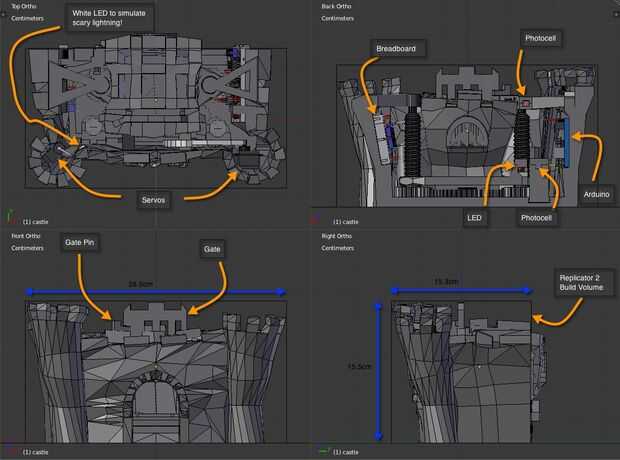

1) un sensor de la fotocélula se coloca en un lado de la entrada. Un LED rojo en el otro lado brilla en este sensor. El micro controlador relojes este sensor y espera una caída (cuando el ratón entra en la puerta de entrada y bloquea el LED).
2) cuando la luz brilla otra vez en el sensor suponemos que el ratón ha entrado en el castillo. Un servo se activa tirando de una cuerda atada con el conector de la puerta que libera la puerta. El ratón está ahora atrapado en la guarida del mal.

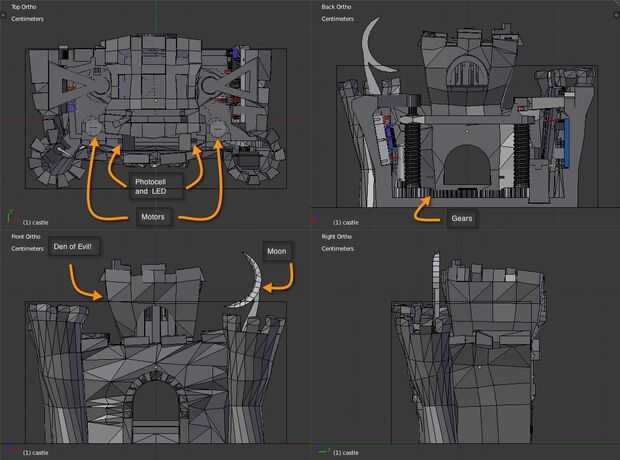

3) un motor entonces se activa que impulsa una serie de engranajes. Estos engranajes conducen un conjunto de alzamientos de tornillo en ambos lados de la placa de elevación que levanta la guarida del mal en el cielo (aproximadamente 2 pulgadas...). La placa de elevación tiene un LED conectado. Cuando este LED brilla en el sensor de la placa de alzamiento se detiene el motor.
4) en este momento se activa un segundo servo que levanta una luna atada en el cielo nocturno.
5) para terminar las cosas de un blanco (relámpago) LED en luces estroboscópicas de la torre izquierda para simular una verdad oscura y tormentosa noche.
En este punto la guarida del mal pueden eliminarse de la placa de elevación y el ratón dejó en su camino feliz.
Se incluyen dos botones para mover la placa de elevación hacia arriba y hacia abajo. Y dos ollas para recortar el servo pin de puerta y ajustar el sesgo de sensores fotocélula.
Equipo:
-Equipo
-Makerbot Replicator 2
Electrónica:
-Arduino Uno
-Motorreductor Metal mini x2
-Servo pequeño x2
-LED rojo x2
-LED blanco
-Fotocélula x3
-Botón de x2
-Transistor x2
-Potenciómetro x2
-Diodo x2
-resistencias de 330 ohmios
-10 K ohm resistencias
-Protoboard
-M/F cables Pack
-Pack de cables M/M
-Salto alambre Pack
(Es un poco demasiado hombre cables aquí, pero ilustra lo que usted necesita: saltar alambres para mantener la placa ordenada; Los cables M/M y M/F)
Materiales:
-Filamento de Makerbot PLA (1 carrete)
-Cinta Scotch
-Papel fina de la arena
-Aceite cabello
-Bandas elásticas
-Hilo Dental
-Cola blanca
Herramientas:
Cuchillo - Xacto
-Alicates de punta
-Pelacable
