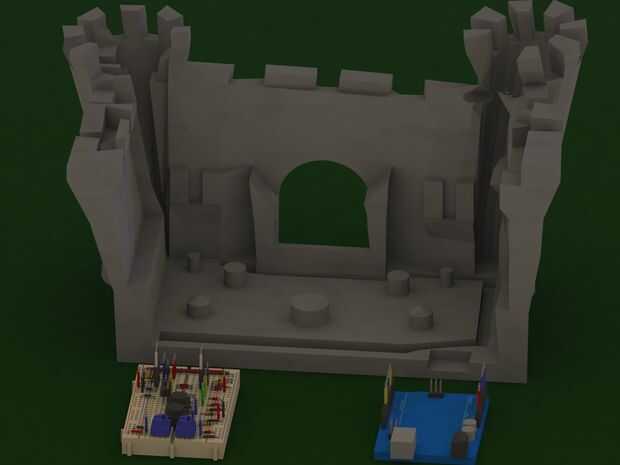

Paso 6: Montar tu castillo: introducción
Asegúrese de que sus macetas son centradas y orientadas como se muestra en la leyenda.
Como es, esos botones no juega bien con breadboards. Tomar sus alicates y aplanar las piernas por lo que señalan hacia abajo (Saque la pequeña curva). Ahora coge una mitad de camino desde la parte inferior de la pierna y gire 90 grados. Repita para las tres patas restantes a continuación, repita para el otro botón. Ahora todo el mundo tiene a lo largo de multa.
Asegúrese de que usted orientar correctamente los dos transistores NPN. Cuando todo se presenta como el espectáculo de leyendas de circuito, el lado plano de los transistores debe ser a la derecha (como se muestra en la guía).
Asegúrese de que usted orientar correctamente los dos diodos. Al final de la raya negra del diodo debe ser de la izquierda.
Resistencias no tienen ninguna orientación, pueden ser enchufados en cualquier dirección. En cuanto a que valores usar donde mirar la leyenda de circuito. He tomado nota de los valores de resistencia basados en la extracción de color.
Tenga en cuenta que te Junta por detrás, sin embargo mi orientación izquierda / derecha está mirando desde el frente y la parte superior. Es un poco flojo, lo sentimos, pero voy a seguir con mi orientación izquierda/derecha de la frente. Por favor tenga esto en cuenta.
Ahora las cosas se distribuirán como se indica (menos el recto los cables en mi protoboard prestado/Arduino).
Como montamos tu castillo, si no sabes que estoy hablando de piezas, consulte las leyendas de la placa de construcción del paso 3
