Hacer una moto desde cero (1 / 11 paso)

Paso 1: diseño

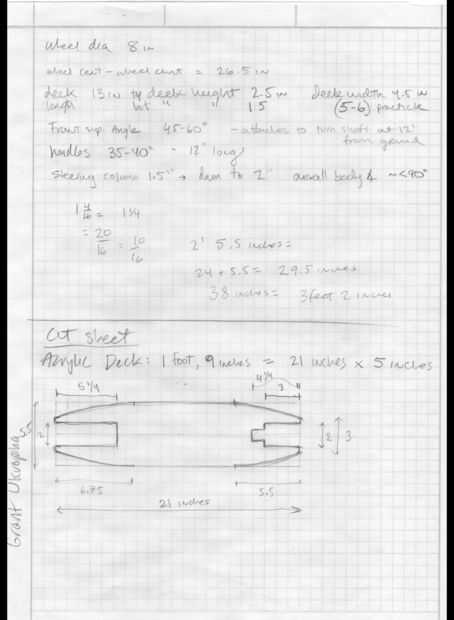

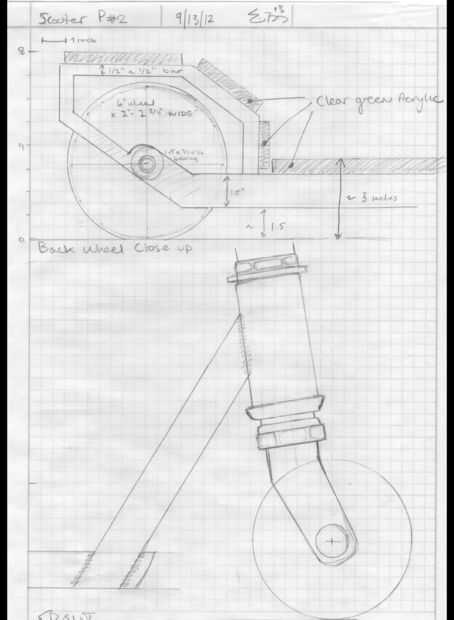

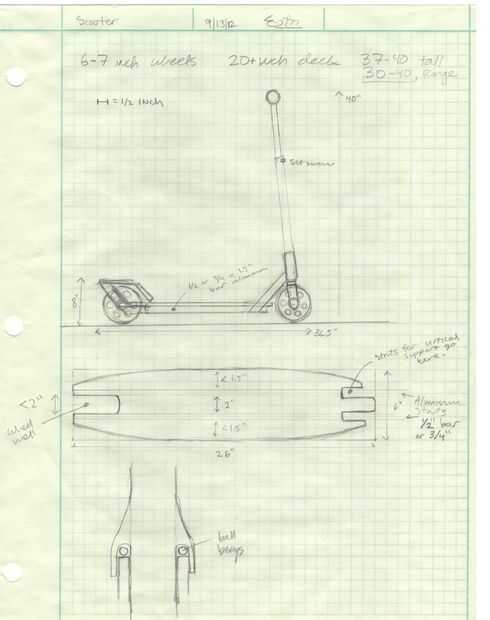

Antes de hacer cualquier modelado real, primero áspero bosquejos para la mayoría de mis proyectos, éste incluido. Utilizarlos para averiguar las dimensiones básicas que necesito. Una vez tuve una idea de lo que realmente iba a hacer, circundaron mi campus de la Universidad con una notebook y una cinta métrica y tomaron medidas de todos los estilos de la vespa que me ha gustado mucho. Terminé eligiendo la maquinilla de afeitar A5-Lux basar mi Vespa en. También decidí desde el principio que quería hacerlo de aluminio, con una cubierta de acrílico cortado a láser y posiblemente LEDs para la noche de crucero.

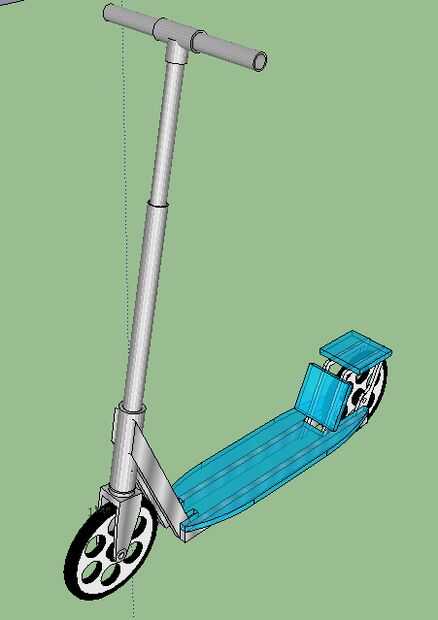

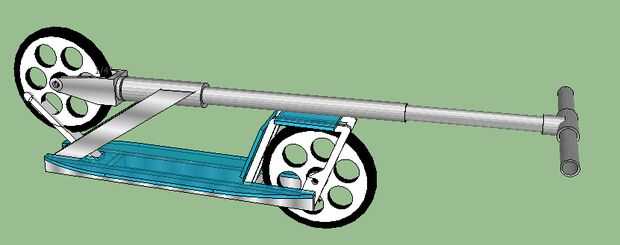

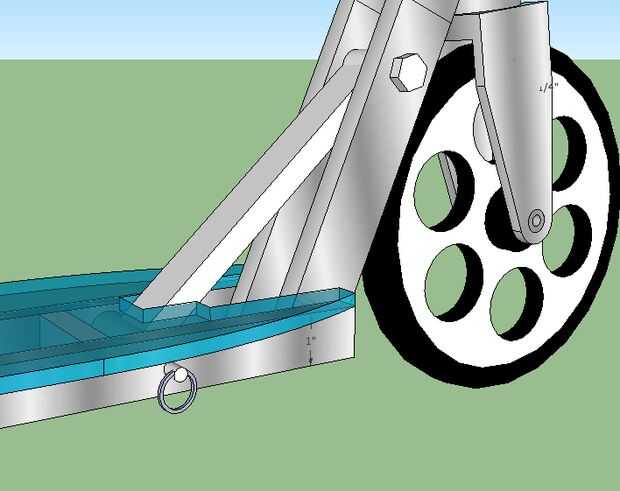

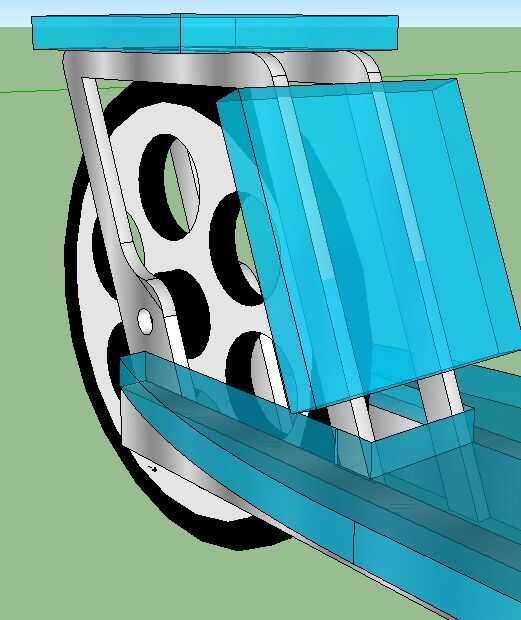

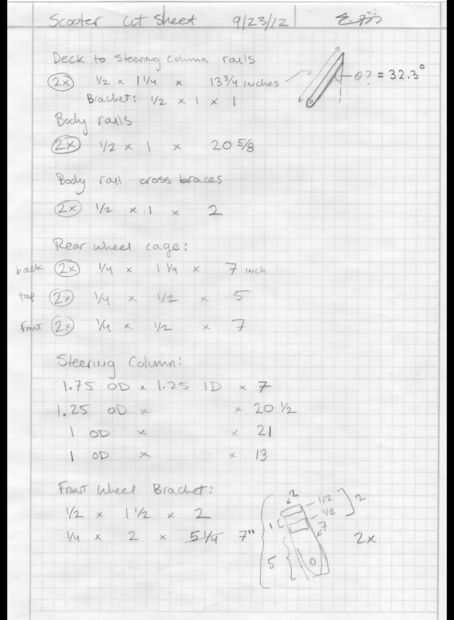

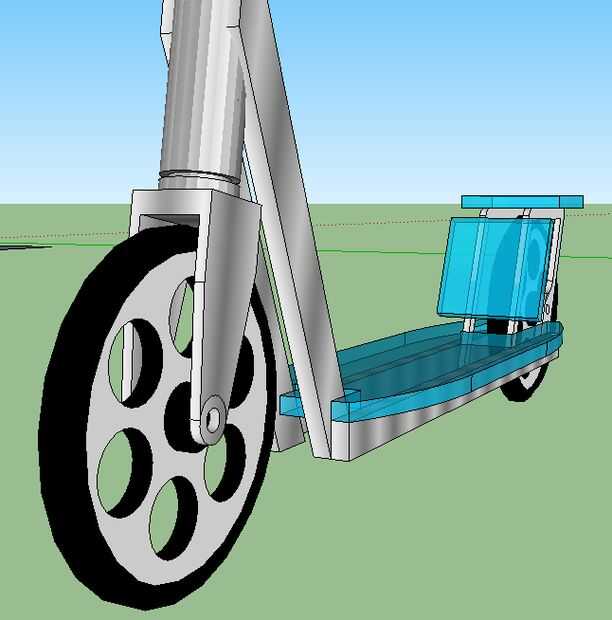

Después de 20 minutos de tomar las mediciones de A5-Lux de alguien, tuve todas las dimensiones que necesitaba hacer otra ronda de bocetos. Luego se mudó a Google SketchUp y un modelo 3D. Aunque los detalles de construcción de meollo no eran 100% de precisión en el modelo de SketchUp, usé el modelo para entender lo diferentes aluminio stock necesitaba y longitudes de corte específicos para algunas piezas.

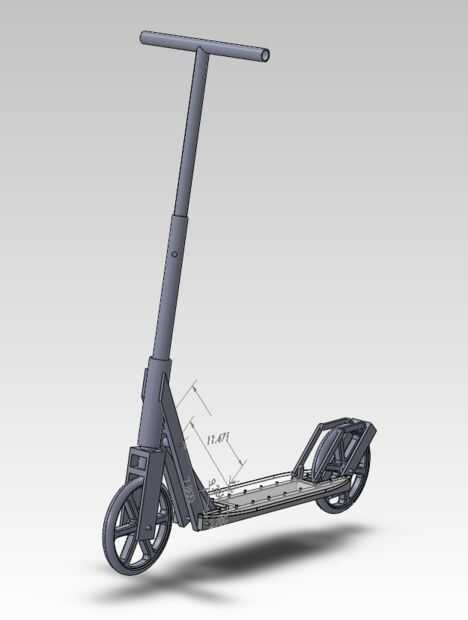

Más adelante en la construcción (unos 5 meses más tarde) aprendió SolidWorks en una clase de ingeniería. Por este tiempo en la construcción, tenía la mayoría de las piezas hechas, así haciendo un modelo exacto era mucho más fácil esta vez alrededor. Solía este modelo figura la longitud exacta y la colocación de la "barra de apoyo plegable", pero voy a en eso más adelante. Sin embargo, lo abro cada paso de ahora en adelante con una imagen de la parte del modelo Solid Works.

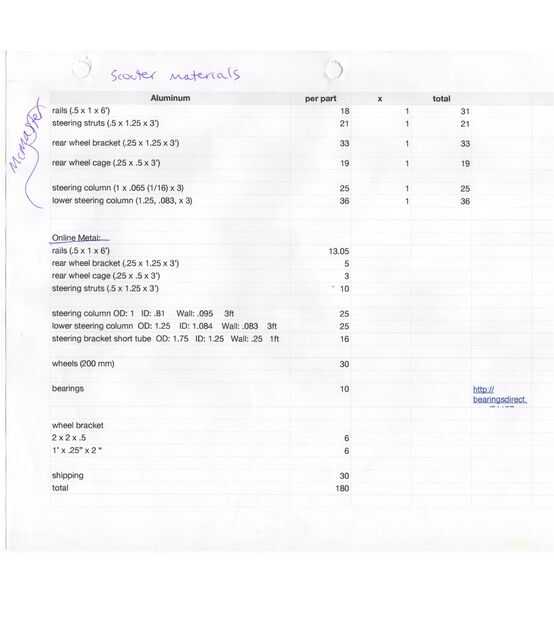

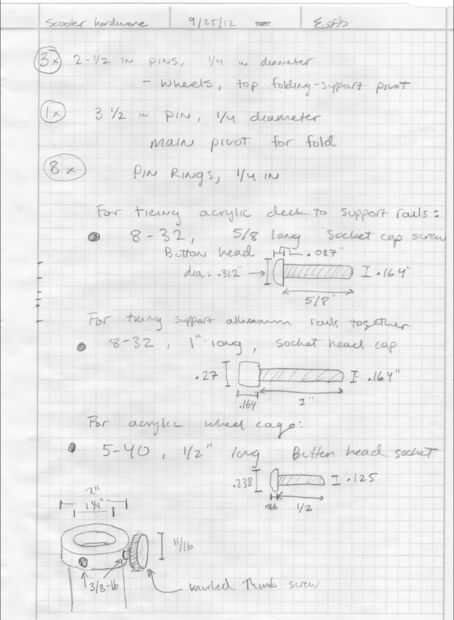

Una vez tuve mi modelo de SketchUp, hice una lista de materiales y ordenó todo el aluminio de los metales en línea. También tuvo tiempo para averiguar tamaños de tornillo genérico y ordenados éstos de McMaster-Carr.com. Usé en su mayor parte 8-32-cabeza hueca y 8-32-cabeza del botón, con varios tornillos de cabeza botón de 5-40 para las pequeñas cosas.

Originalmente iba a comprar el recambio ruedas de 8 pulgadas A5 Lux en la tienda de la maquinilla de afeitar, sin embargo, he decidido contra ella después me enteré que nuevamente se ordenaron y 60 dólares. Después de mucha investigación en línea, encontré que las ruedas de la silla de ruedas grandes son barato, durable y muy disponible. Tengo dos ruedas de 8 pulgadas de un tipo en eBay por menos entonces 20 dólares.

Desde el principio decidí que quería la cubierta al ser de acrílico transparente, así que también pedí una pieza de acrílico de color verde claro de 1/4 de los plásticos de la E-Street. Usaré el cortador del laser de la escuela para cortar la cubierta. Láser corte acrílico es grande porque le gusta romper y astillar cuando usted máquina / corta con sierras regulares y el láser también 'llama abrillantadores' el borde de corte cuando lo corta, por lo que es sólo una gran manera versátil para cortar acrílico!
