Hacer una placa de descripción de proyecto (3 / 6 paso)

Paso 3: FlowPath la frontera acero

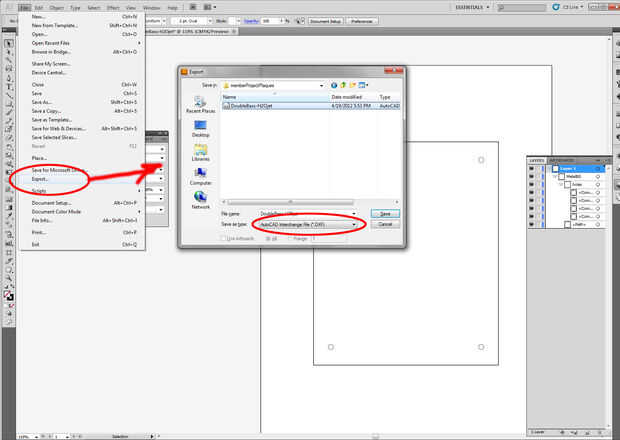

Ahora para obtener los vectores desde Illustrator en FlowPath, usted necesita exportar
los contornos del borde acero (con agujeros) como un archivo DXF.

Nota: Illustrator no suele guardar archivos .dxf muy buena. Usted puede obtener

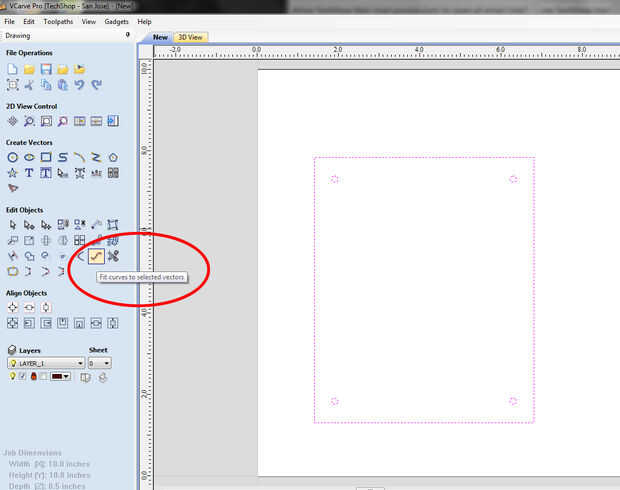

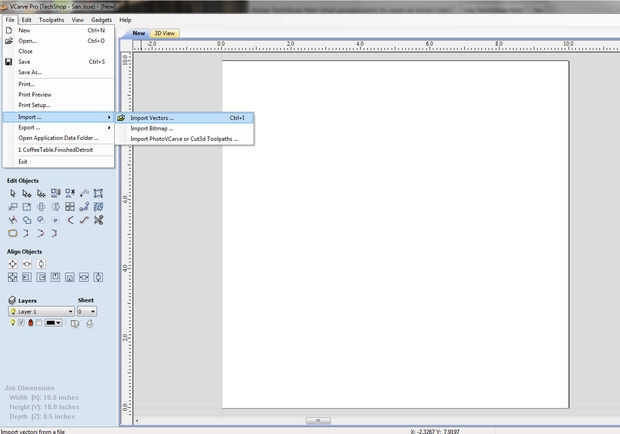

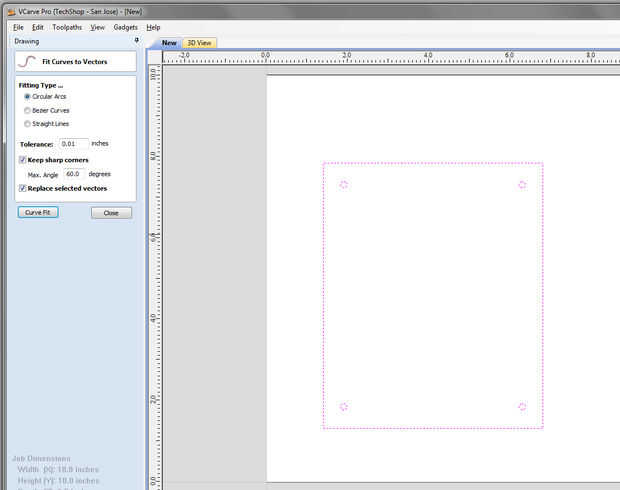

alrededor de esto importando tus vectores a VCarve Pro, utilice las curvas de ajuste

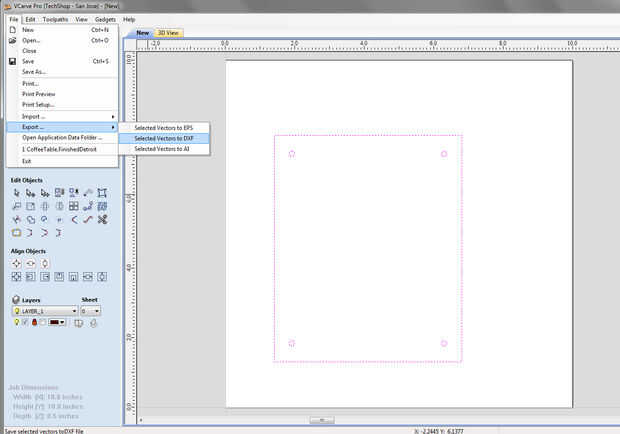

a herramienta de vectores seleccionados (para limpiar las curvas) y luego exportar DXF archivo.

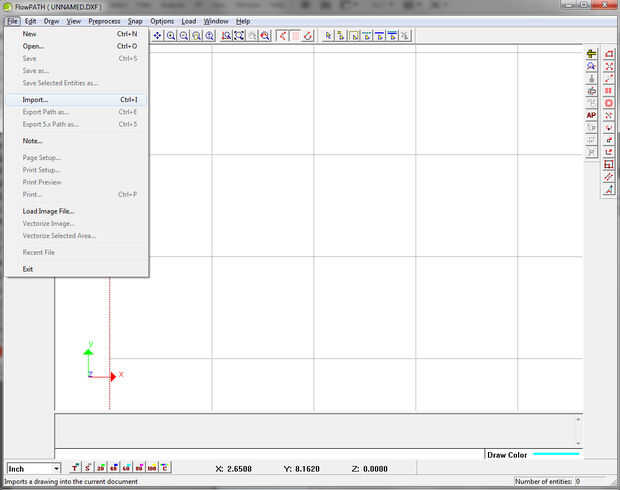

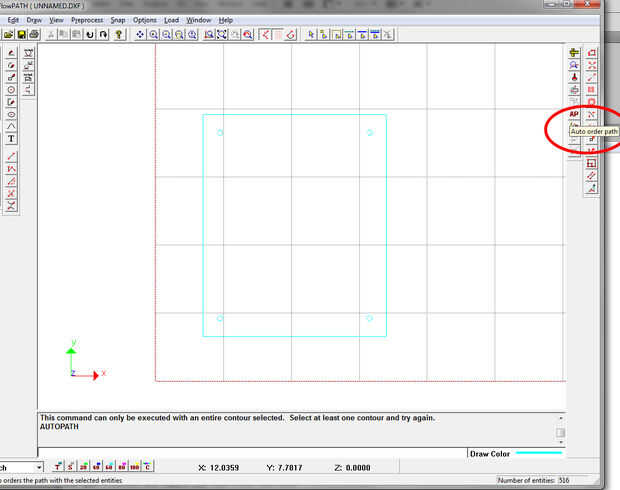

Ahora abra FlowPath e importar el archivo DXF. Ejecutar orden Auto ruta de acceso, seleccionar todo

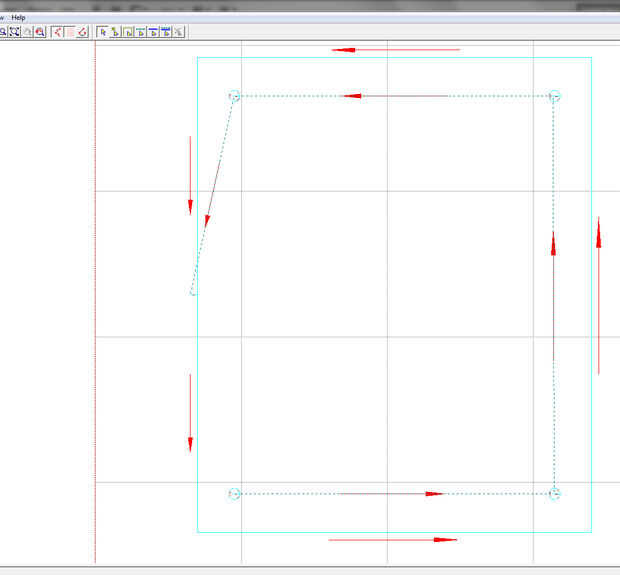

vectores y pulse Entrar. Hacer una inspección rápida para asegurarse de que todo será
cortar en el lado correcto del vector. Exportar como un
.Ord archivo y está listo para cortar en el chorro de agua!
