Hacer una placa de prototipos para el Kit de Circuitscribe (y un módulo de termistor de bonificación!) (1 / 5 paso)

Paso 1: Preparando el tablero DIY

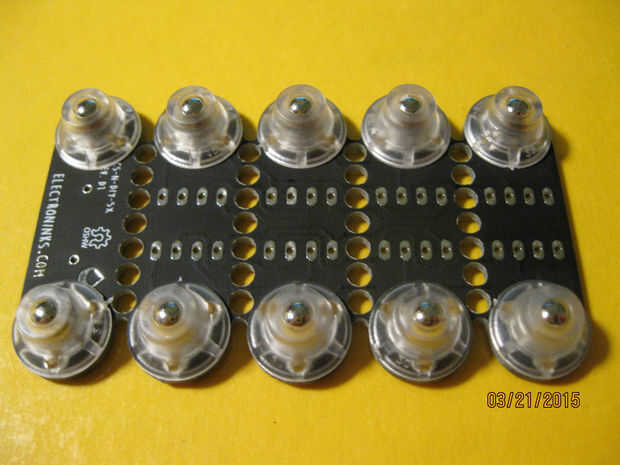

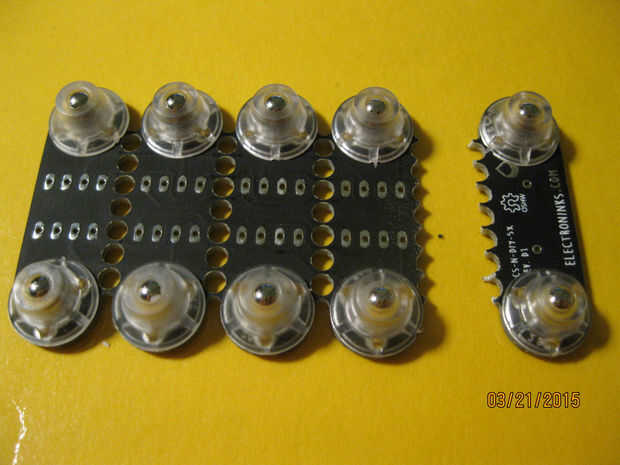

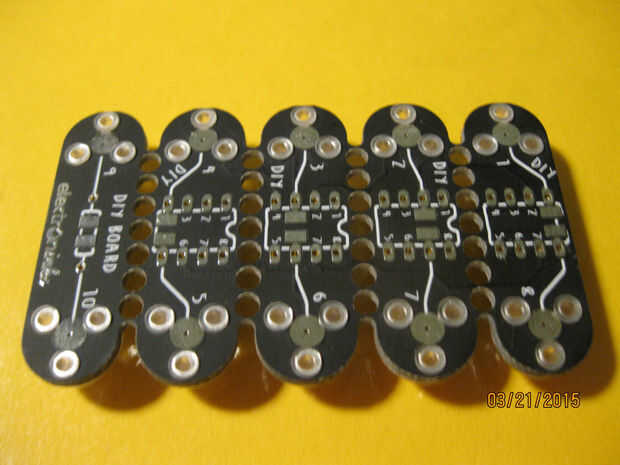

El tablero DIY del kit de Circuitscribe tiene cinco secciones con dos almohadillas de contacto magnéticas en cada sección. Una sección tiene almohadillas para un taladro pasante o SMD plomo dos componente, como un resistor, Capacitor, diodo o LED. Las otras cuatro secciones fueron interesantes. Cada sección tenía almohadillas de soldadura para un 8 pin DIP IC. Cojines de inmersión de cada sección se conectaron a sus equivalentes en las otras secciones. Las almohadillas también se conectaron a las ocho pastillas contacto magnéticas en las cuatro secciones. Esto significa que uno de la primera sección está conectado al pin de cada otra sección y a la almohadilla de contacto magnética en la parte superior izquierda de la posición de la clavija. Lo mismo vale para los pernos dos a ocho. Si un circuito integrado de 8 pines se suelda a cualquiera de las teclas DIP del tablero DIY puede ser incorporado en el circuito dibujado. Ya que yo estaba interesado en las cuatro secciones con 8 prender las DIP, corte la sección extra con algunas cuchillas de ángulo. Esto deja un borde irregular usé un papel de lija para derribar los puntos agudos. Establece la sección extra a un lado para más tarde. Ahora es tiempo para averiguar la disposición del tablero.
