Hacer una plantilla para un router y buje recorte en Photoshop. (1 / 4 paso)

Paso 1: Determinar medidas e imprimir un desplazamiento de la plantilla

La plantilla que estoy haciendo usa un router con un buje instalado y un poco menos siempre que la madera sea thick(3/4") lo primero que debe hacer al diseñar una plantilla para el"desplazamiento"desde el buje de la broca. Mirar a través de sus pedacitos y bujes para encontrar una buena combinación. Generalmente, la broca más pequeña que cumple con el requisito de madera grueso es mejor. A continuación seleccione el casquillo más pequeño que da una separación segura entre el buje y el bit.

La fórmula para el desplazamiento es (buje tamaño - router bits tamaño) / 2 = offset. Es el buje que utilicé. 4375". La broca fue. 25". El desplazamiento es. 09375"(fracción es 3/32").

En Photoshop abrir o hacer un gráfico de dos tonos. Este gráfico de un salto es casi tan complejo como usted puede conseguir. Recuerde que el buje de router es casi una 1/2" ancho y la cuchilla es de 1/4". Cualquier interior apretado esquinas podrían empezar a desaparecer cuando se corta. Mirar la potencia de salto en la prueba de corte por ejemplo.
-Tenga en cuenta la resolución de su gráfico. (En el menú Editar > tamaño de imagen. Hay un campo que dice resolución)
-Resolución se multiplican por el desplazamiento. El mio es 72 dpi x.09375 = 6.75. Esto es su desplazamiento de píxeles.

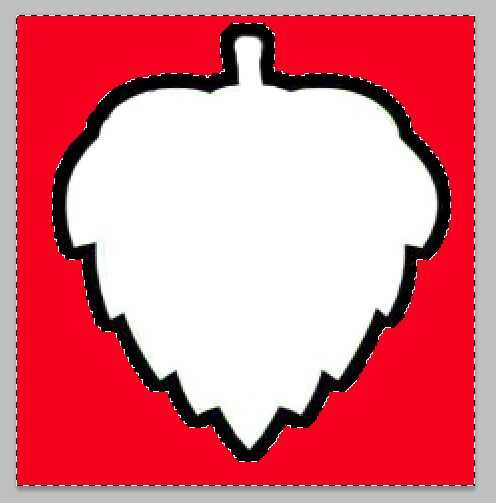

-Con este gráfico abra y tamaño con el tamaño correcto, selecciona el espacio en blanco. En el menú haga clic en seleccionar > Modificar > Expandir. Poner su "píxel offset número" en el cuadro de diálogo que aparece. Ampliará el área seleccionada. O bien puede rellenar el área seleccionada o el área seleccionada inverso con otro color como lo hice aquí con rojo. Imprimir esto.
