Paso 9: Las bobinas de la bobina

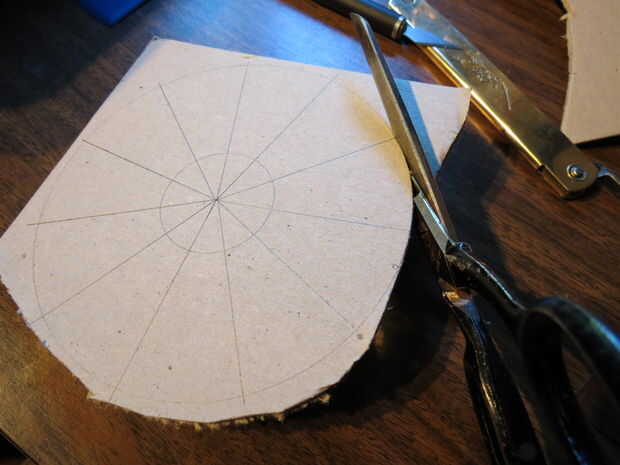

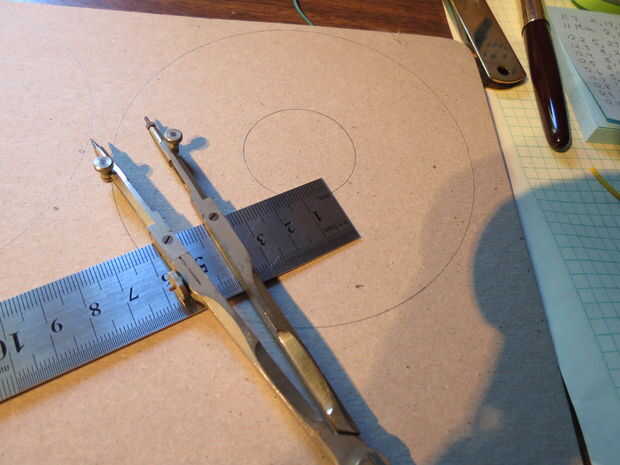

Las bobinas utilizadas en esta radio se devanan en bobinas de "tela de araña" del material de tablero duro interior de tapas de carpeta. Esto era sorprendentemente difícil de trabajar, y encontré que era más fácil de hackear las formas ásperas con una sierra de marquetería y luego refinar los círculos con unas tijeras fuertes. El gran disco es 6,5 cm (aproximadamente 2.5") en el radio y el disco pequeño tiene un radio de 4,5 cm (aproximadamente 1 3/4").

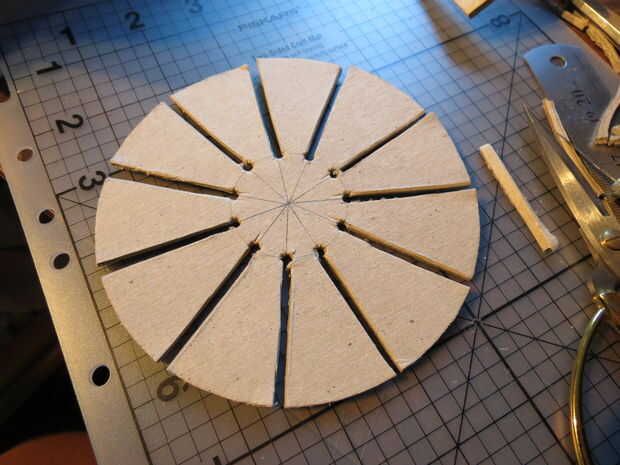

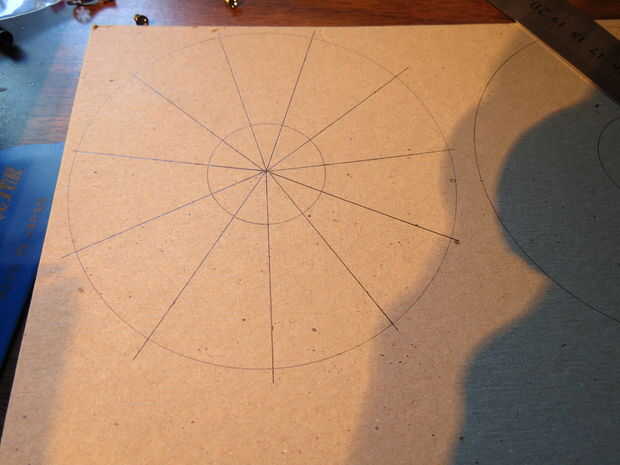

Una vez cortado, las bobinas son muy fáciles de viento, proporcionando que usted recuerde que usted debe hacer formas de bobina con números impares de las ranuras - mi bobina tenere 11 ranuras.

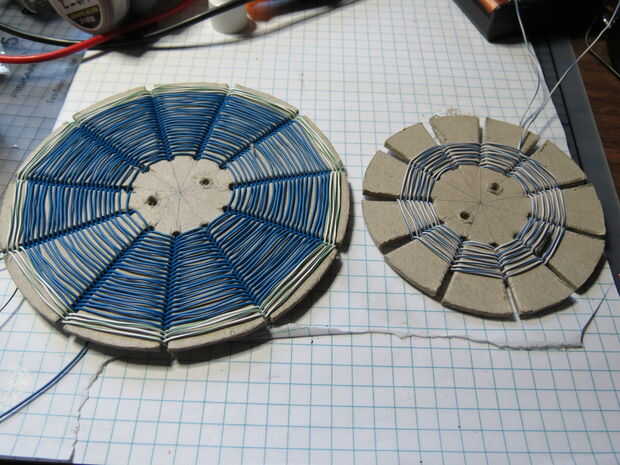

Enrollar las bobinas, simplemente comience en una ranura y vaya alrededor del círculo, metiendo el cable con una sección, bajo el siguiente, de nuevo y así sucesivamente. Herí a 45 vueltas en el gran disco de la bobina principal, seguido por otro 6 vueltas (de un diverso pedazo de alambre) para la bobina tickler. El pequeño disco tiene 15 vueltas y se utiliza para el acoplamiento de la antena (es la pequeña bobina conectada entre la antena y la tierra).

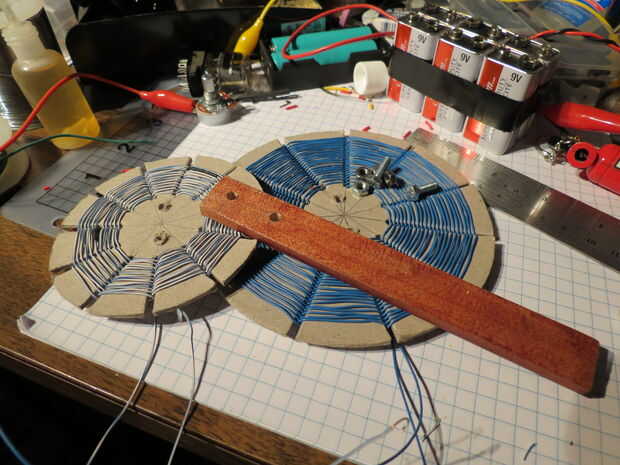

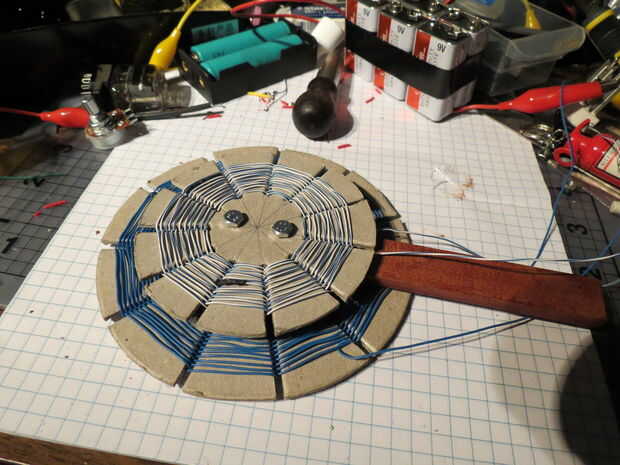

Las bobinas están montadas en un trozo de madera que mancharon con "barniz caoba agua" contraste la protoboard aliso pálido.
