Paso 3: Un poco de teoría
Cuando empecé a construir este radio no sabía casi nada acerca de radio, pero en el transcurso de este proyecto que aprendí bastante sobre él y sobre tubos en general. Me gustaría dar una buena explicación de los principios de funcionamiento y la teoría, pero siento que todavía no estoy muy cualificado a entrar demasiado en profundidad el tema. Sin embargo, la voluntad, proporcionan un poco de teoría según tengo entendido. Si estoy equivocado acerca de todo esto, déjeme por favor saber que puedo corregirlo.
Casi todo lo que he aprendido sobre este tema ha sido de sitio Sr. Max Robinson, Diversión con tubosy las páginas de construcción radio de Sr. John Fuhring. Ambos de estos sitios web contienen una gran riqueza de información y altamente les recomiendo a todos los interesados en la radio y el tubo de vacío tecnología.
Primero un poco sobre los tubos. En un tubo de diodo , hay dos componentes principales; un ánodo y un cátodo (también un calentador, si el cátodo del tubo se calienta indirectamente). Cuando esté caliente el cátodo, los electrones tienen suficiente energía para viajar por el vacío del cátodo al ánodo (recordemos que la corriente convencional fluye de positivo a negativo, pero electrones fluyen de negativo a positivo), similar a un diodo semiconductor. Cuando el cátodo frío, los electrones tienen menos energía y flujo de corriente es poco o ninguno. En un triodo de tubo, se agrega un componente adicional; una pantalla de malla de alambre conocido como la "grilla de control", o simplemente, la "red". Similar a la puerta de un semiconductor FET, un pequeño cambio en el voltaje de la red puede causar un cambio más grande en corriente en el cátodo y el ánodo (el británico denomina válvulas termoiónica de tubos, ya que es fácil imaginar el tubo como una válvula, con la cuadrícula es una manija que controla el flujo de líquido [corriente] a través de la válvula [tubo]). Esto permite que las señales a amplificar - un avance importante en el momento de la invención del tubo triodo. El tubo utilizado en este instructivo contiene una sección de pentodo y un triodo. Un pentodo tiene tres parrillas, un ánodo y un cátodo, añadir hasta cinco componentes. La adición de dos rejillas extras dan el pentodo algunas propiedades ligeramente diferentes, que son un poco más allá del alcance de este instructable.

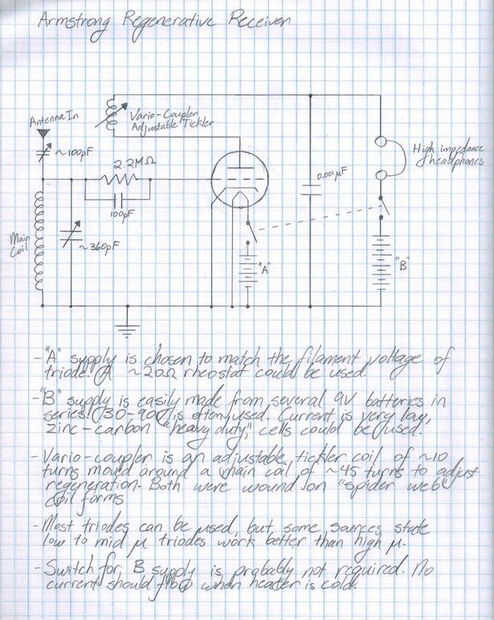

En el esquema adjunto, me han llamado un receptor regenerativo, basado en los diseños originales de Sr. Edwin Armstrong, que ha creado este diseño antes de la primera guerra mundial. Si estás familiarizado con radios de cristal te vas
hay que recordar que la señal recogida por la bobina principal (ajustable a través del uso del condensador de sintonía) es alimentado a través de un diodo detector y después alimentada en un par de auriculares (o auricular de cristal). En este caso, la señal se aplica en cambio a la red del tubo, a través de un resistor y condensador (llamado a veces la resistencia de escape de rejilla ). La pequeña señal que aparecen en la red provoca fluctuaciones más grandes en la placa actual, que se pueden oír como el sonido por los auriculares. Sin embargo, lo que hace especial a circuito de Armstrong es la adición de una segunda bobina, de bobina tickler que permite que algunas de la señal amplificada a retroalimentarse en la bobina principal. This señal es amplificada nuevamente por el tubo y la señal observada es aún más fuerte. Sin embargo, debe controlarse la regeneración, o bien el conjunto comenzará a oscilar, creando un terrible alta lanzó gritos de sonido y también posiblemente radiación de interferencia de radio frecuencia que molestar a tus vecinos si escuchan a radio AM ya. En el circuito dibujado, la regeneración se controla mecánicamente, moviendo la bobina tickler con respecto a la bobina principal. Tenía la esperanza de construir una radio usando este método, pero resultaba difícil impedir la cosquillita de desplazamiento durante el uso, así que me decidí por un control de regeneración más típico de potenciómetro en lugar de otro. En el circuito de la página anterior, la sección triodo de tubo se utiliza como un detector regenerativo, pero la señal se alimenta en la sección pentodo, que actúa como un amplificador.
