Hacer una resistencia controlada por tensión y uso que (4 / 4 paso)

Paso 4: Algunos detalles técnicos

Un LED es un dispositivo de corriente, lo que significa que responde al actual cambio cambio no cambio de voltaje. Siempre se fija el voltaje a través de un LED (LED rojo tienen un voltaje de 1.2V, blanco LED tienen voltajes más altos). Técnicamente este dispositivo cubierto en este instructable es una resistencia controlada actual.

Sin embargo puede Agregar una tensión para el convertidor de corriente para el LED. La más simple tensión dispositivo de convertidor de corriente es una resistencia.

Un resistor convierte el voltaje a la corriente por medio de la ley de OHMs, para que la corriente de salida I = V(across R)/R.

El voltaje en una resistencia en serie con un LED es Vinput-VLED (un LED rojo es Vinput-1.2V).

Siempre es una buena idea poner una resistencia en serie con un LED porque protege el LED más corriente que el LED se queme.

Otro detalle, la luz de la salida de un LED no es linealmente proporcional a la corriente de entrada pero cambia exponencialmente.

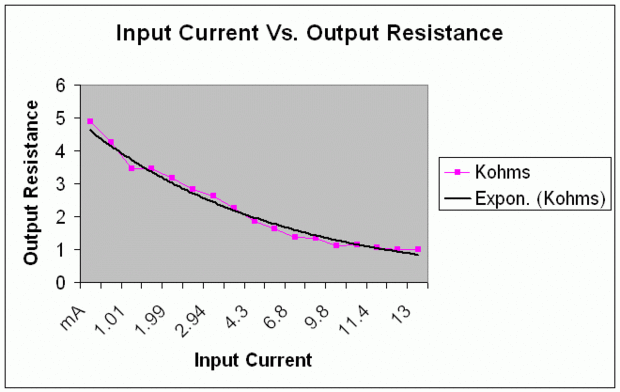

Trazan la entrada actual vs la resistencia de salida de la resistencia de voltaje controlado en este instructable debajo. Claramente se ajusta a una línea de tendencia exponencial.
