Paso 1: El circuito

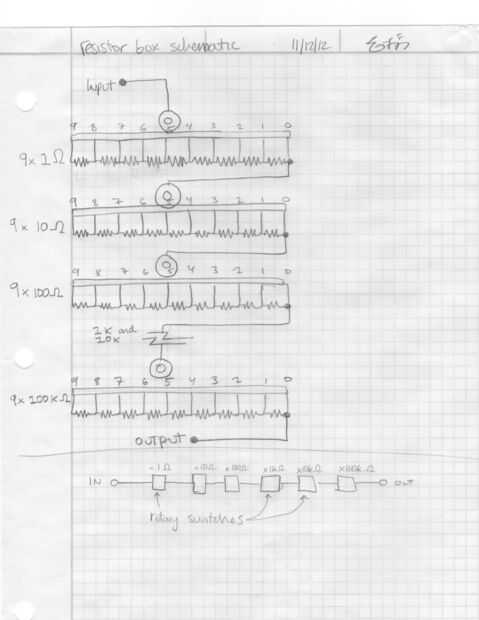

El esquema para esto es muy simple, sólo se basa en el hecho de que añadir resistencias en serie. Básicamente, cada conmutador tiene resistencias soldadas entre contactos adyacentes, y la 'salida' de un interruptor se conecta a la entrada del siguiente. Por ejemplo, el interruptor de orden más bajo, que puede seleccionar de 0 a 9 Ω, tiene una resistencia Ω 1 soldada a través de los terminales que corresponden a la 0-9 posiciones. La 'salida' es el '0' terminal y el centro terminal del interruptor de la entrada. Cuando selecciona '5' en el interruptor, la entrada está conectada a la salida a través de 5 resistencias de 1Ω, dando una resistencia de 5Ω. Dependiendo de la posición del interruptor es, la corriente se dirige a través de un diverso número de resistencias antes de que se envía a la entrada del siguiente interruptor. Como dije antes, la entrada del interruptor de orden más bajo está conectada a la salida del siguiente interruptor y así sucesivamente. Volviendo al ejemplo al final del último párrafo, si elegimos '5' para el interruptor de bajo orden, '3' para el próximo y 6' para el interruptor de orden más alto, la entrada de la más alta orden interruptor se conecta a la salida del interruptor de orden más bajo a través de 6 100kΩ resistencias, resistencias de 10Ω 3 y 5 resistencias de 1Ω, añadiendo una resistencia total de Ω 600.035. También yo podría mencionar que la entrada de la orden más alta interruptor se conecta a uno de dos entradas de la caja, igual que la salida del interruptor de orden más bajo.
