Paso 5: Hacer el espaciador
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()

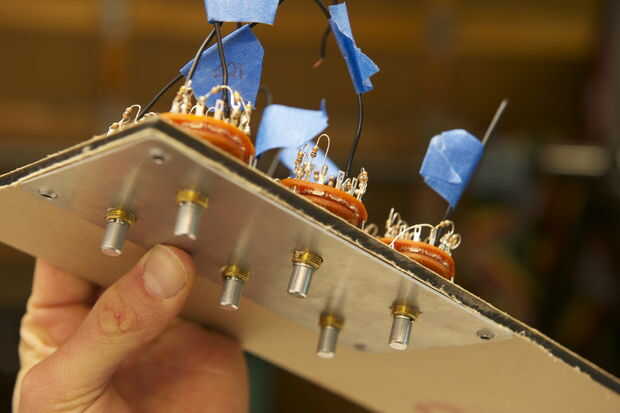

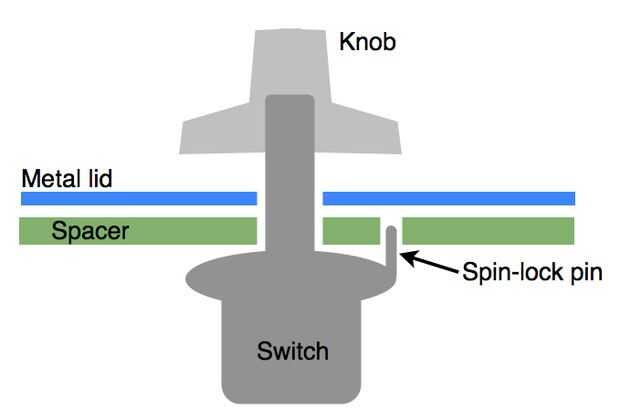

Ahora es el momento para hacer un espaciador que se ajuste entre los switches y la tapa de la caja. Lo hice por varias razones. Uno, los ejes de interruptor son un poco largos si los interruptores están montados por ellos mismos en la tapa de la caja, y si pongo los botones en el, sería una gran brecha entre la tapa y los botones, que se vería raro y además sería difícil leer las resistencias de los botones. Dos, cada interruptor tiene spin-lock pin cosa que va a parar el cambio de giro al intentar convertirlo. (refiérase a las dos primeras fotos) Estos interruptores de toman un poco de esfuerzo de torsión para cambiar la posición, y la pequeña tuerca que te dan para apretar el interruptor no es suficiente para evitar que el interruptor todo cuando desee cambiar la posición de giro. El pasador de bloqueo de giro se pega en la superficie que el interruptor se monta a través de y evita que el cuerpo del interruptor giratorio, incluso bajo un montón de esfuerzo de torsión. Sin embargo, que sólo no podía perforar un agujero para el pasador en la tapa de la chapa, porque se asoman a través del otro lado. Así pues, otra razón para la necesidad de un espaciador.
Hice el espaciador de un acrílico de desecho tenía por ahí, pero madera contrachapada o cartón de palo tal vez trabajaría demasiado. Hice mi 1/4 pulgada de espesor.

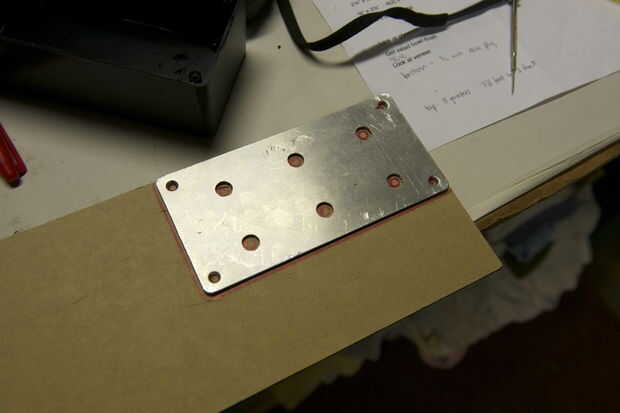

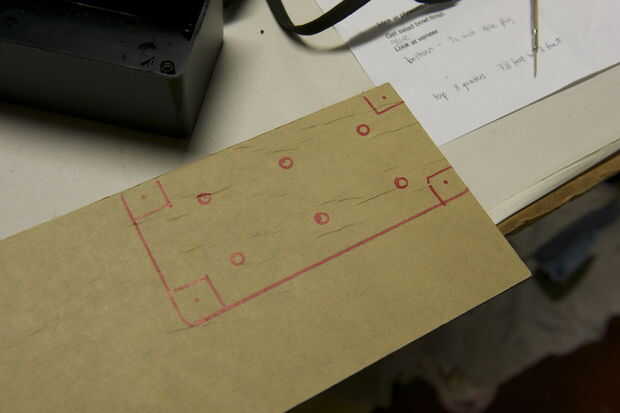

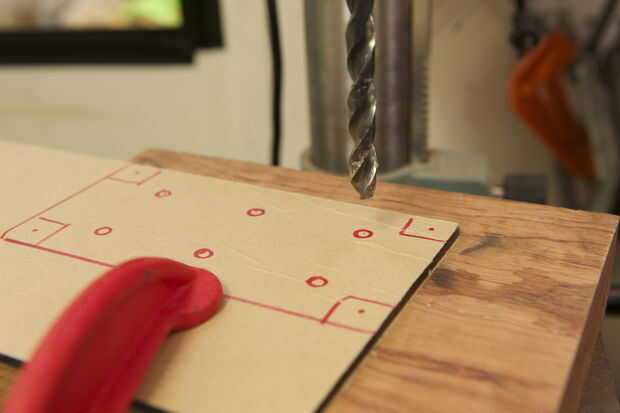

Básicamente, el espaciador tiene que espesar la tapa de la caja, sin interferir en cómo encaja la tapa de metal real en la caja. Trazado el diseño sobre el acrílico (con su protector de papel sigue) directamente en la tapa de la caja de metal.

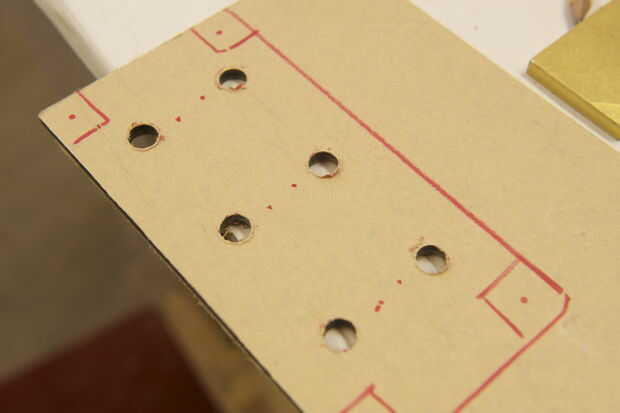

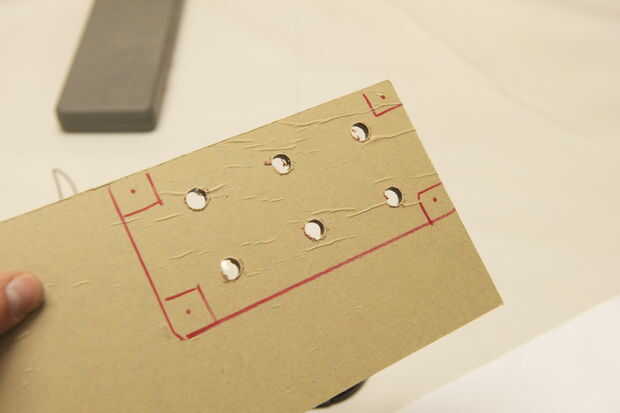

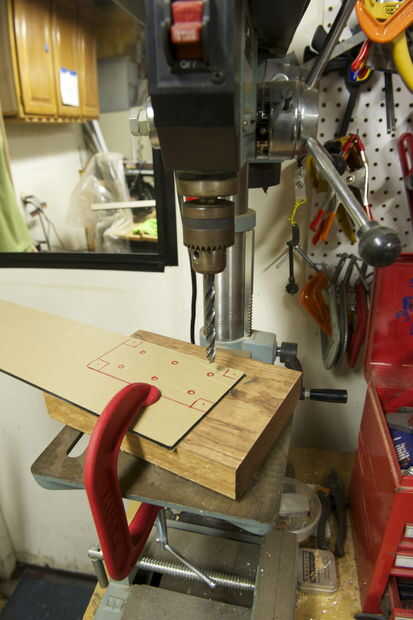

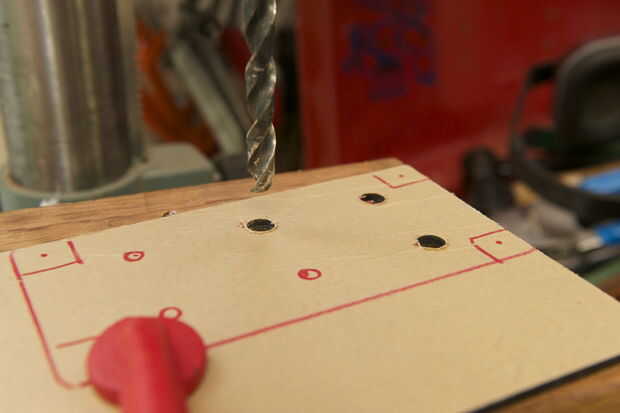

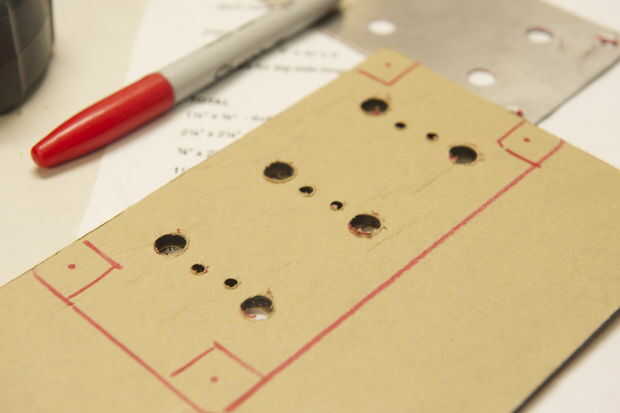

Perforar los 6 agujeros para los interruptores, entonces puse un interruptor en cada orificio y marcado donde necesitaba para perforar el agujero para el pasador de bloqueo de giro.

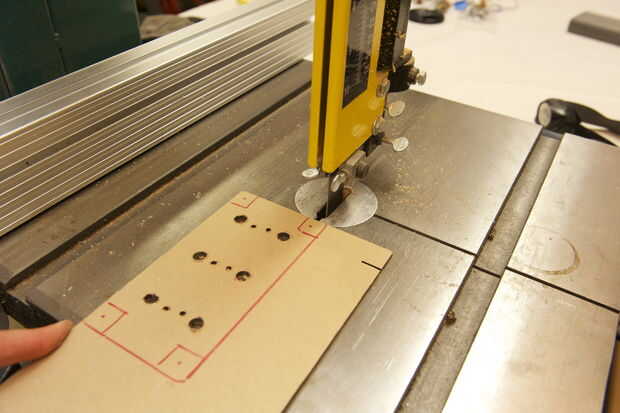

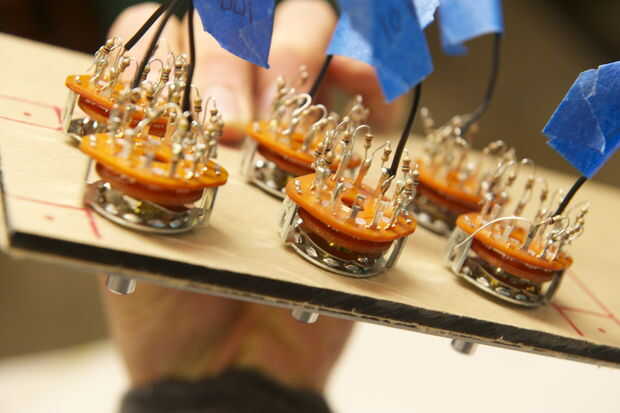

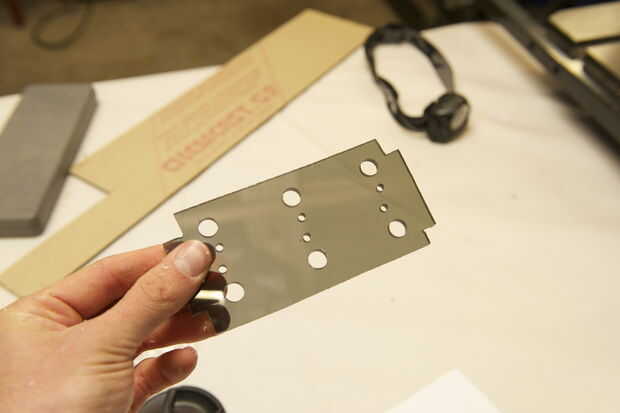

Después de los seis de las personas como bueno, perforar prueba dispone de todos los interruptores en el espaciador y la tapa. Una vez que estaba seguro mi espaciador fue 'espaciado' correctamente, corte el contorno con una sierra de cinta. Corté justo dentro del contorno original que dibujé porque si el espaciador es exactamente el mismo tamaño que la tapa del metal, no encajan correctamente en el cuadro. Corté las esquinas alrededor de los orificios de tornillo por el mismo motivo.

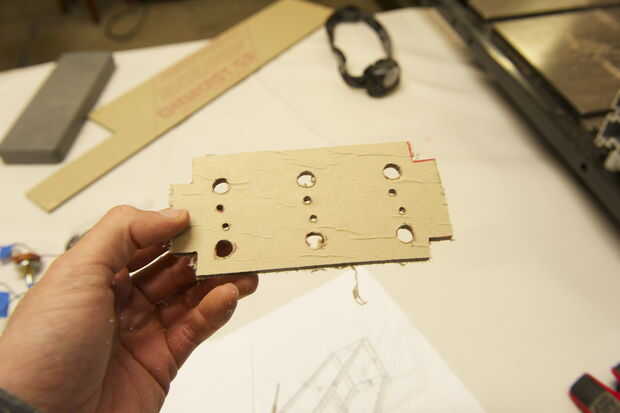

Repique el papel, y listo!
