Paso 2: Crear un dibujo vectorial de tu signo de marquesina

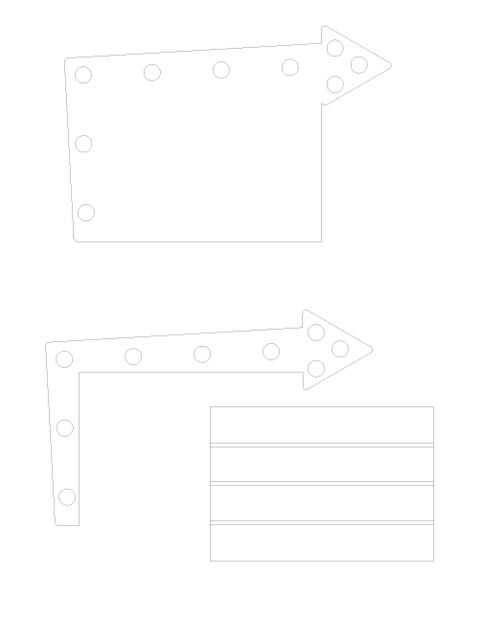

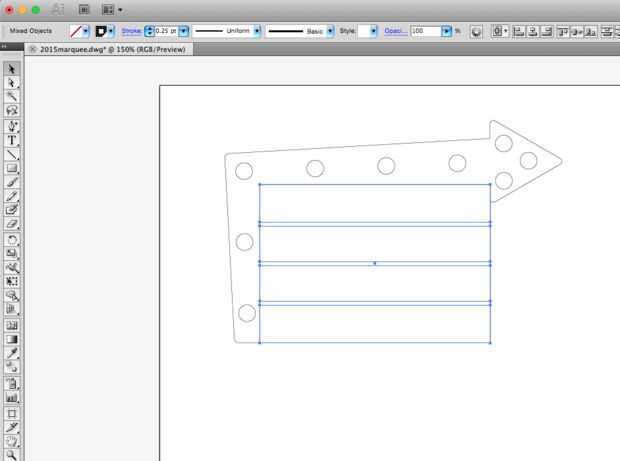

Una vez que la idea para tu signo bosquejado hacia fuera, usted necesitará crear un vector de dibujo de la misma. Estoy usando Illustrator aquí, pero puede utilizar cualquier programa que usted está más cómodo.
Una vez que la forma básica de tu signo dibujado hacia fuera, esto es donde usted necesitará comenzar a planear para la construcción de la muestra. Algunas cosas a considerar son:
- ¿De qué tamaño son los LEDs va a utilizar? Querrá dibujar los huecos para las luces del tamaño correcto en este paso. He utilizado LEDs de 5mm, así que hice los agujeros de 6mm para tener en cuenta la forma de que la MakerBot dibuja círculos y las conchas el software añade a la parte impresa.
- ¿Se imprimir mi signo en varias partes? Si usted es guardar el dibujo para cada parte por separado hacer importar en su software de CAD más fácil.
- ¿Qué tan grande será mi signo? Asegúrese de tomar en consideración el tamaño de la cama de impresión de la impresora 3D que vas a utilizar.
También asegúrese de que ninguno de ustedes líneas de coincidencia! No te preocupes si tu dibujo no es perfecto. Usted será capaz de recortar y añadir las líneas si es necesario en el paso siguiente.

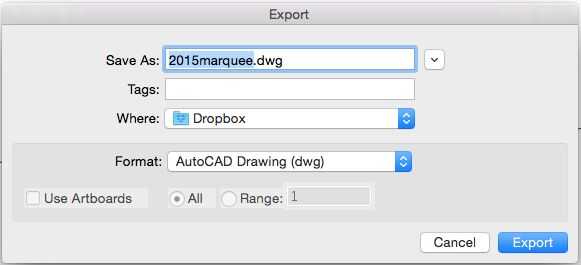

Una vez que esté satisfecho con su dibujo, guardarlo en el formato de archivo correcto para su software de CAD. Estoy usando SolidWorks, así ahorraré mi archivo en formato .dwg. Formatos de archivos que el software corrobora antes de exportar el archivo.
