Paso 3: Tu signo del dibujo vectorial del modelo
Una vez que su vector de dibujo completo, lo traerás en tu 3D, modelado de software para hacer la forma de tu signo. Estoy usando SolidWorks, pero también puede utilizar otros programas como diseño 123D y Tinkercad para tu signo.
Para hacer más fácil impresión en el MakerBot, voy a imprimir mi signo en tres partes de componente, que estalló en el último paso. Hogar impresoras FDM como MakerBots pueden tener problemas con proyecciones y material de apoyo, por lo que se rompió en tres pedazos con tan poco material de apoyo como sea posible. Puede hacer su señal en tantos trozos como usted necesita.

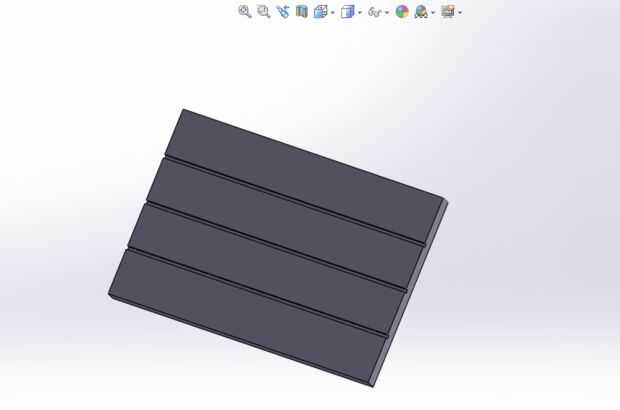

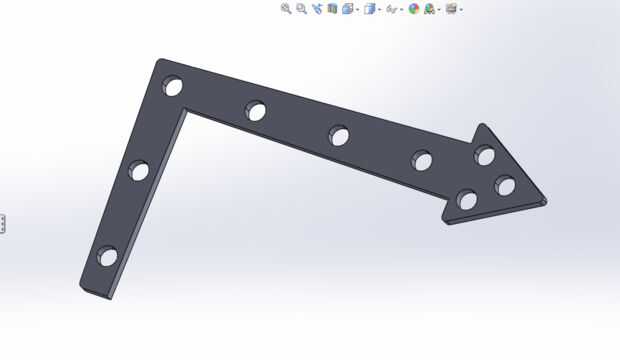

Cada pieza, había importado es .dwg dibujo en Solidworks. Para la forma de la Junta de la letra y la parte superior de la flecha, saca sólo la forma. Usted querrá hacer estas piezas por lo menos. 1" de profundidad. También se cortar surcos pequeños en el tablero de la carta para que se vea más realista. Aquí usted puede jugar con cambiar la profundidad de los componentes de la muestra para ver que se ve mejor!

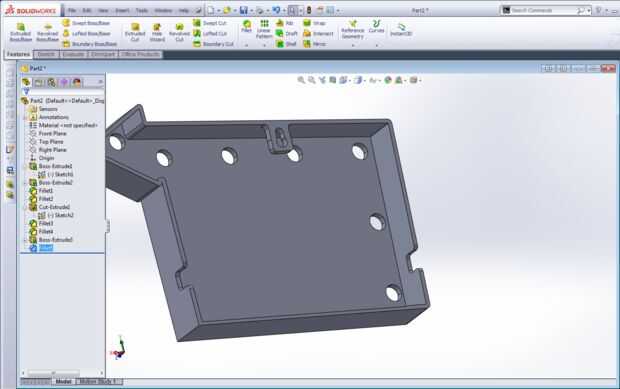

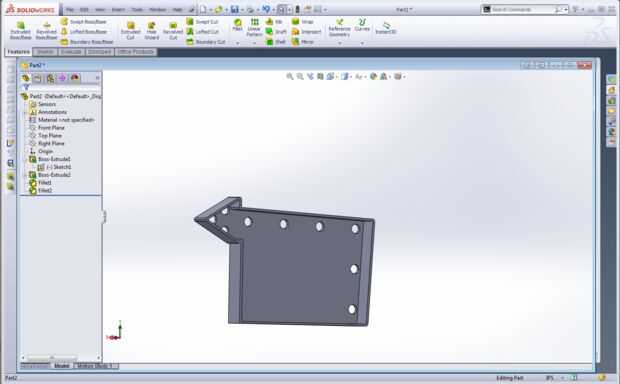

La pieza más grande de la muestra, la parte posterior de la muestra fue un poco más complicada de hacer. Esto es donde están las luces y donde yo me escondo el cableado para las luces de mi. Esta pieza sacó la forma hacia fuera 3/4" para acomodar el cableado para las luces de mi. Luego bombardearon la forma y utiliza la función corte extruida para hacer los cortes para las luces. También corté dos pestañas en la parte trasera para acomodar el cableado o una batería que puede estar fuera de la muestra, y he añadido un pequeño gancho para que puedo colgar mi cartel en la pared. Independientemente de qué tipo de señal usted elige hacer, si tu signo va a la luz, la parte de atrás si la señal tendrá que ser capaz de sostener su cableado.
