Paso 4: Brazos paralelogramo

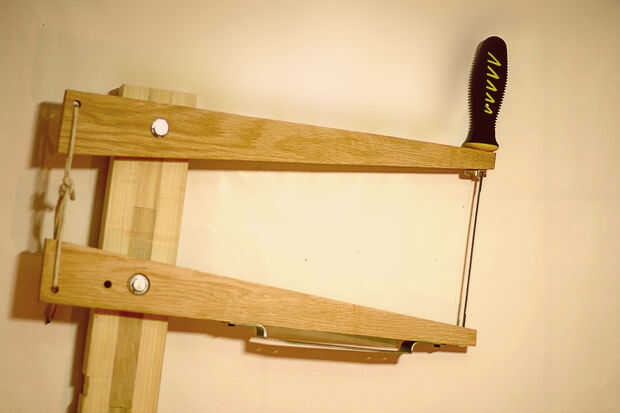

Esto es muy importante!!!! El objetivo aquí es hacer un paralelogramo donde el centro de los pernos y el centro de sus pasadores de cuchilla forma las esquinas.
En otras palabras:
1) el roble dos "armas" son la parte superior e inferior del paralelogramo.
2) la hoja y el post están a ambos lados del paralelogramo.
3) la distancia entre el centro de los pernos debe ser exactamente la misma distancia entre los pernos de pivote de la cuchilla.
4) además, la distancia entre el centro del perno de cada brazo y su correspondiente lámina pivot pin, debe ser exactamente el mismo!

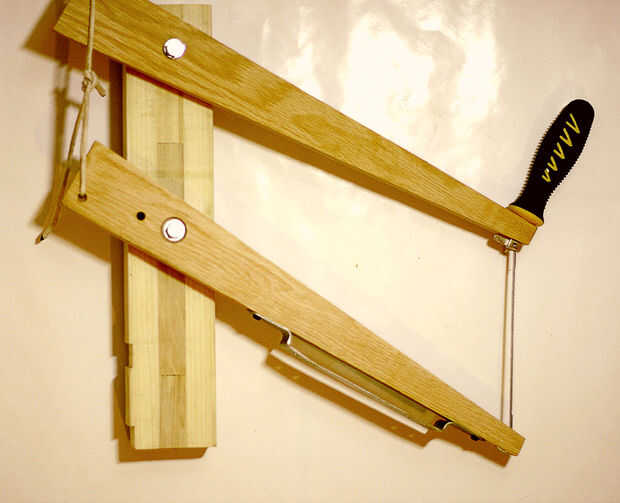

Si cualquier lado del paralelogramo no coincide con el lado opuesto, entonces la hoja no se quedará paralela al poste ya que va hacia arriba y hacia abajo. En cambio, de corte recto hacia arriba y hacia abajo también inclinar hacia adelante y hacia atrás y es imposible a la sierra con.
Tanto de mi cuchilla montajes suben por la parte inferior de su brazo y el mango es en la parte superior del brazo superior. También, los brazos se extienden ligeramente pasado el lado opuesto del poste. Usted verá por qué en el paso siguiente.

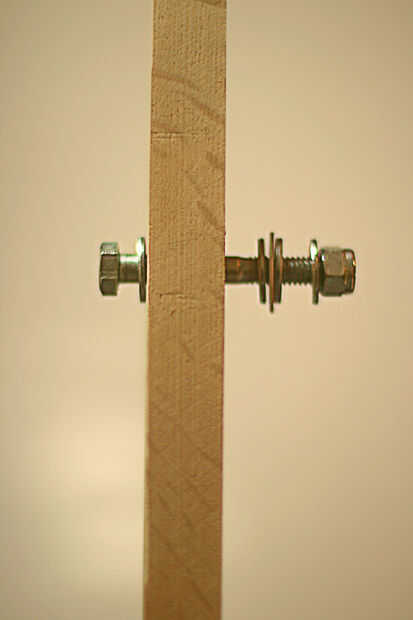

Para los pernos de montaje, fui perno -> lavadora -> brazo -> lavadora -> nylon arandela arandela - > > post > lavadora -> tuerca de fijación.
(Las arandelas de nylon vinieron originalmente con un sistema de inodoro de los pernos de montaje. Que sólo a través de ellos allí para tratar de hacer las cosas más tranquilas. No sé si era necesario, pero bueno, cualquiera que sea.)
