Paso 3: El diseño, haciendo del modelo CAD

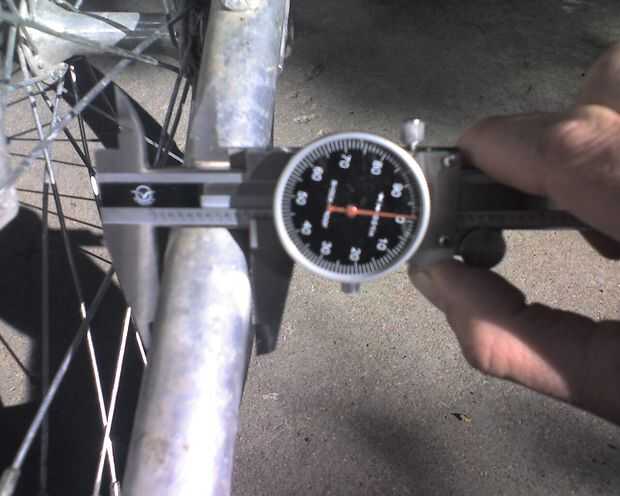

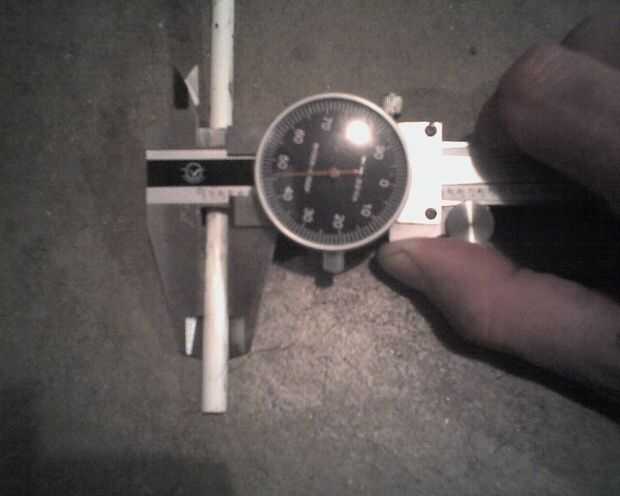

El asta de la bandera es una especie de plástico,. 25" od.

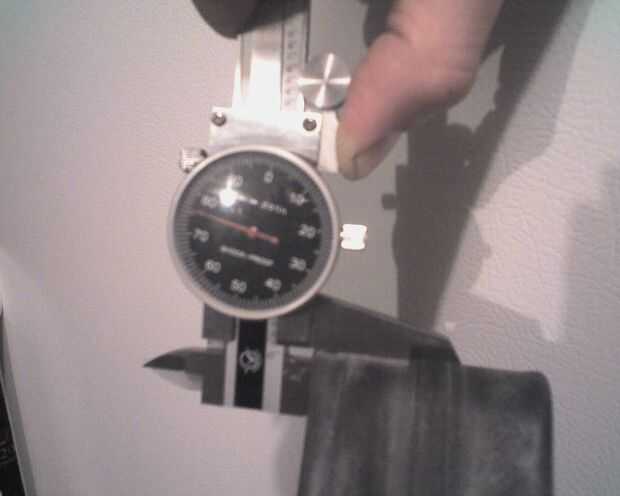

Quiero una hoja de caucho que envuelve el bastidor del remolque, para dar la pinza algo blandita y alto coeficiente de fricción para sofocar. El viejo muerto innertubes usted obtener gratis desde la tienda de bicicletas son perfectas para esto. El que había a mano mide aproximadamente 0,075" para dos espesores.
Dibujé este diseño en Solidworks (funcionando en Windows XP, en una máquina virtualizada con QEMU en mi portátil de Linux). ¿Alguien sabe de un buen programa de CAD que se ejecuta en Linux? Ninguno de los que he probado se compara con Solidworks.

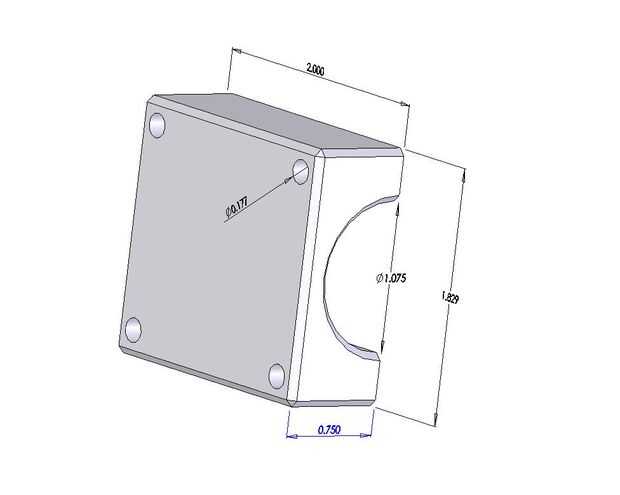

El gran agujero es sobredimensionado por 0,075" para dar lugar a la goma.

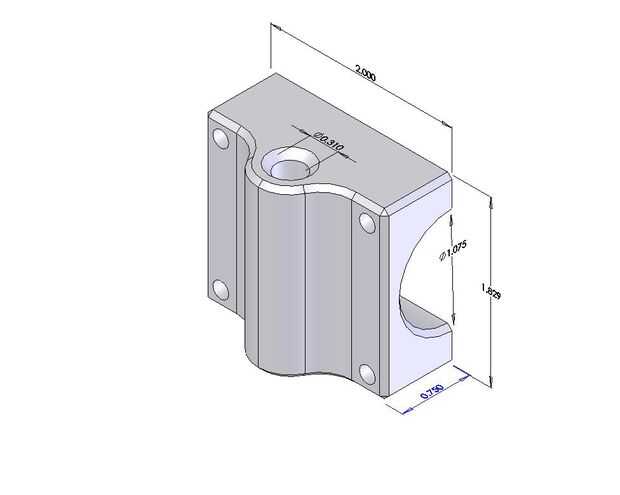

El Bandera-Polo-agujero si los sobredimensionados por. 060"(0,030" alrededor del asta de la bandera) para hacer más fácil poner la bandera en y hacia fuera. El asta de la bandera se deslice libremente y a descansar, por nada más que de la gravedad. Cuando quiero guardar el trailer (en la parte posterior de la minivan familiar, dicen), lo saca fuera del camino en posición plana contra la pared.
Los cuatro agujeros de tornillo son 0,177", manual de maquinaria que dice que es el orificio adecuado para tornillos #8 ajuste libre. No confío en el ABS de FDM'ed para sostener los hilos de rosca, así que opté por agujeros y tuercas autoblocantes de nylon.
La. SLDPRT archivos son los archivos nativos de Solidworks, análogos a código fuente, conveniente para la edición. La . STL archivos son simples descripciones geométricas, análogas a código objeto.
