Hacer una simple bicicleta-bandera-titular con una impresora 3D (4 / 5 paso)

Paso 4: impresión!

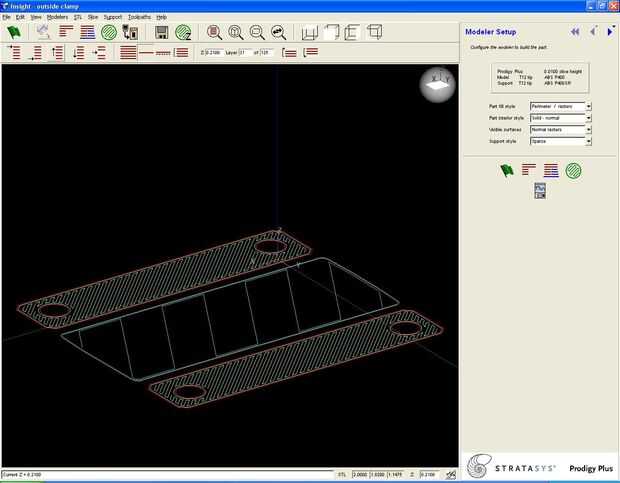

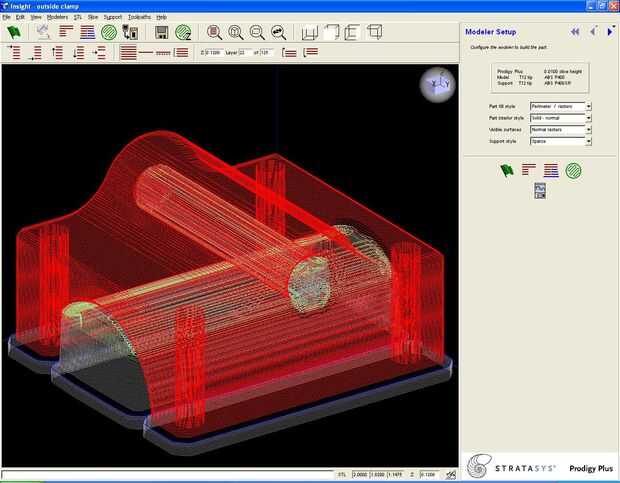

El prototyper rápido viene con un programa de CAM llamado Insight. Toma de conocimiento. STL sólidos modelos de entrada y conduce la impresora 3d. Insight le permite orientar el modelo, luego rodajas rebanadas en horizontal 0,010" de espesor. Cada rebanada es tratada como dos dimensiones. El software Insight genera trayectorias de herramienta: bajas instrucciones de mandar a la impresora cómo realizar el modelo. En cada segmento primero dibuja los perímetros como curvas suaves, luego las tramas del interior en un patrón de rayado. Entonces baja la pieza de trabajo por 0.010 e imprime la siguiente capa.

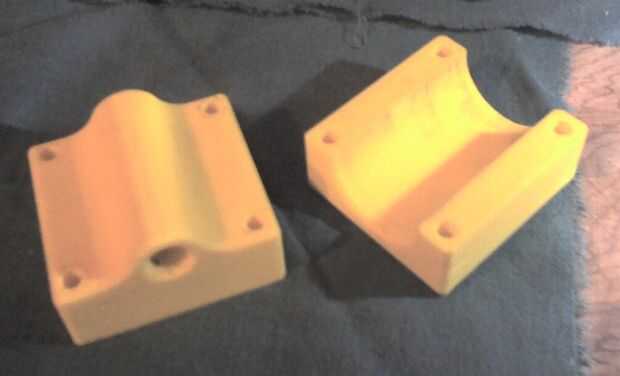

Imprimí ambas mitades de la abrazadera en un solo trabajo, mediante la colocación al lado del otro. En conjunto se utilizan 3,91 pulgadas cúbicas de plástico y 0,56 pulgadas cúbicas de material de apoyo. Tomó 4:30 (cuatro horas) para imprimir. La gente que ejecuta la tienda de máquina de carga 6 $/in^{3, por lo que se trata de una pinza de $27 (más un dólar o dos para los sujetadores).}

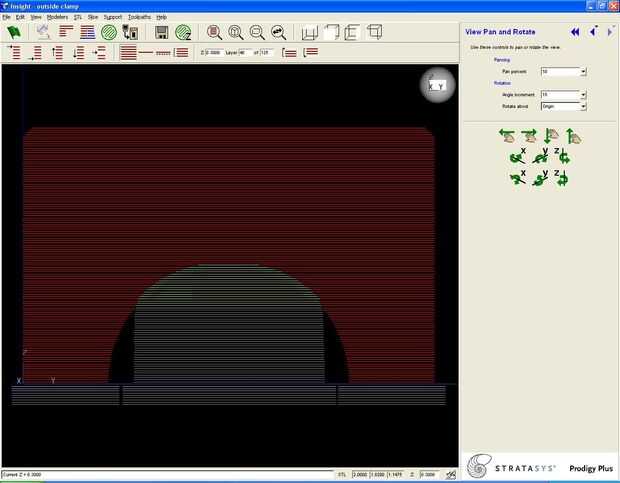

Visión automáticamente imprime andamios para apoyar estructuras colgantes. El material de andamios es similar a azúcar caramelizado. Se supone que se disuelven en agua caliente en un limpiador ultrasónico, pero ambos los limpiadores ultrasónicos aquí están rotos ahora. Terminé tomando las piezas en agua hirviendo, luego raspar el material de apoyo fuera con un destornillador. El material de apoyo salió bastante bien excepto dentro del agujero de poste de bandera, donde un poco pegada a los bordes (no lo suficiente como para interferir con el acoplamiento). El ABS llevó este abuso sin problemas.
