Hacer una SUPER Joule Thief luz! (4 / 7 paso)

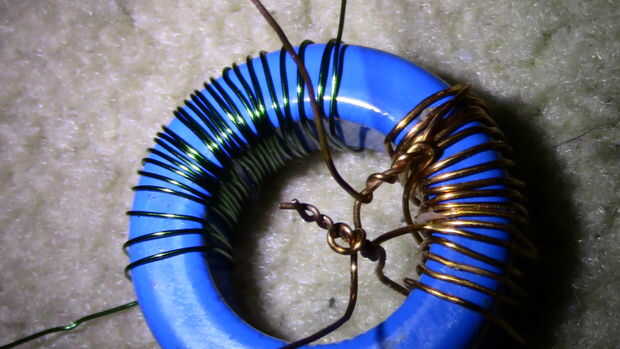

Paso 4: Bobina del transformador toroidal

En primer lugar, tomar algunas alambre calibre 22 y viento 11-15 vueltas. Use una cantidad más pequeña de un toroidal más pequeño y una mayor cantidad para un toroide mayor. Corte el cable al final de las vueltas de 11-15, dejando unas pocas pulgadas en el final. Raspar el esmalte de los extremos del alambre. A continuación, tome otro pedazo de alambre y gírela con uno de los extremos que usted previamente. Viento 4 más vueltas en la misma dirección. Corte el alambre, dejando un par de pulgadas al final. Raspar el esmalte de los extremos. Ahora usted debe tener 3 puntos de conexión: un comienzo, un final y un golpecito de centro. La derivación central es donde se torció los dos cables juntos entre las vueltas de 11-15 y 4 vueltas. Se trata de su bobina primaria.

Es una buena idea poner una pequeña cantidad o epoxi sobre su bobinado primario para evitar que se deslice mientras están enrollando el secundario.

A continuación, tomar un alambre de 30 calibre y empezar a enrollar la bobina secundaria. Usted quiere hacer una capa con el espacio restante en el toroide. Entonces, empezar la bobina sobre la capa que acaba herida. Seguir haciendo esto hasta que tenga alrededor de 200-300 vueltas. Vueltas = más tensión. Sugiero que viento 50 vueltas a la vez, corte el alambre, la soldadura de una pieza nueva que y viento 50 vueltas. Esto evitará que el cable de anudar y romper y también le permiten tomarse un descanso sin sacrificar el voltaje de salida de la bobina. Cuando haya terminado, raspar el esmalte de las dos puntas del secundario y cubrir el toroide todo en una buena capa de epoxy.
