Paso 10: Dibujar la curva de grátil
La curva del grátil es una parte importante de diseño de velas. Hacer redondo el borde del grátil, y luego fijar a un mástil recto, forma puede ser empujada en la vela. La cantidad de asaltos en cada punto de la vela es determinada por salada vieja magia de velero o, para el resto de nosotros, fórmulas que tengan en cuenta la cantidad de la forma deseada y el acorde de la vela en ese lugar. Estos pueden encontrarse en libros de día, como aprendiz del velero.
En primer lugar, tratar de que el gratil a posición plana como sea posible. Puede hacer barrer con una escoba hacia el centro de la vela mientras fijando la tela cerca de grátil una vez comienza a aplanarse. Otro, tal vez mejor manera es liberar el puño de escota y con la ayuda de un ayudante, un pliegue de acordeón de aproximadamente 1 pie detrás de la orza. (Pase a la sección de adherir la cinta de luff para ver lo que parece.) Yo no hice el método siete-bolsillo este día, pero probablemente lo haré si construyo otra vela de novato.
Si no has borrado los puntos de luff-ronda vieja apaga la vela, seguir adelante y hacerlo ahora (eran solo ayudar a alinear las cosas en el paso anterior).
En este punto, normalmente tomaría el gratil redondo mediciones desde el diseño de la vela y marcar en la vela. Entonces se usaría un listón largo para doblar una curva grande, majestuosa, desgarradoramente hermosa a través de esos puntos. Eso es lo que yo había planeado hacer para el novato.
Entonces descubrí que mi listón era más grande que mi salón. ¡ Oh no!
Así, surgió con el Plan B, que se va a ver! Aunque no puedo decir que funcionaba mejor que el método de listón de madera, ha funcionado. Si no sucede que tiene cualquier listones largos, podría darle a este método un torbellino.
Ya había dibujado el diseño de vela a escala en Adobe Illustrator y ya había tomado el tiempo en el software para doblar una curva agradable, justo a través de grátil ronda puntos. En otras palabras, prácticamente ya había hecho el trabajo que de lo contrario se haría con un listón. Tan dentro de Illustrator, medí la distancia entre la curva de grátil y el grátil straight-line, cada pie a lo largo de toda la longitud del grátil.

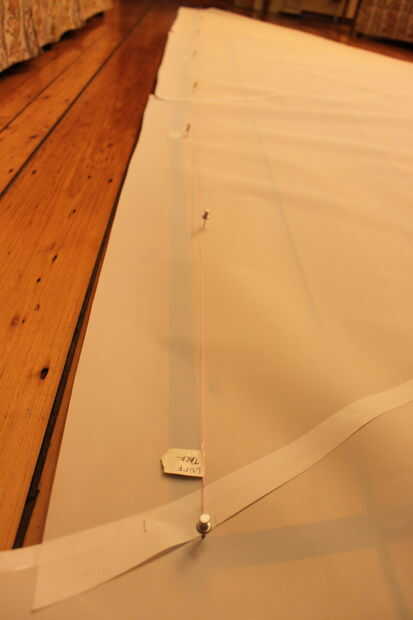

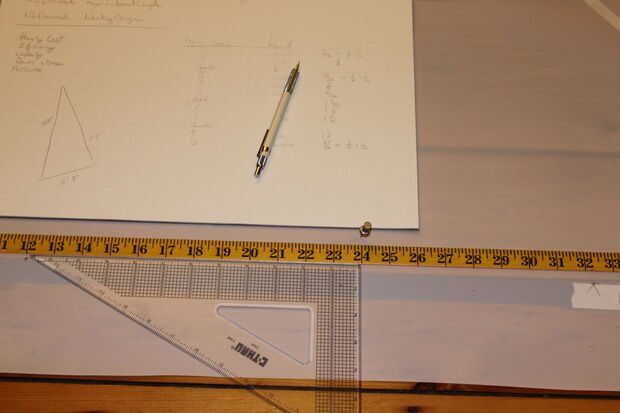

Bueno me salvó mi cadena rosa luff straight-line! Cubrió fuera a la vela y coloca una cinta métrica al lado. Cada pie yo trazar el desplazamiento de la curva de la sanguijuela que había medido en mi documento de Illustrator y marcados con un lápiz.

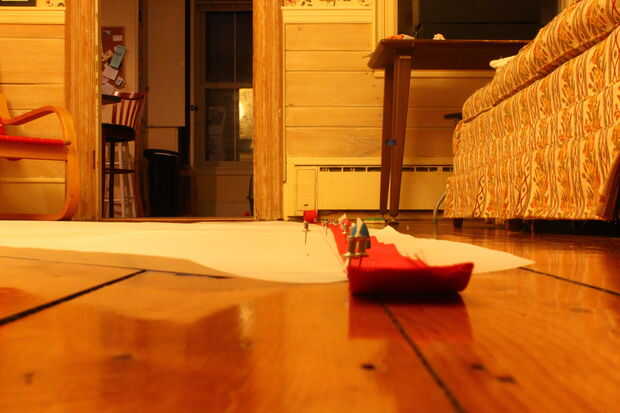

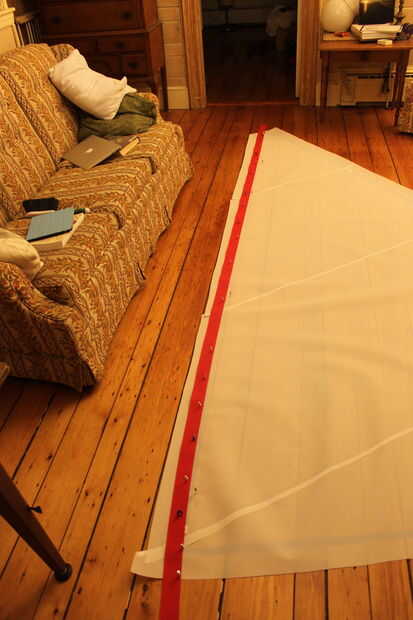

Luego tuvo una longitud de las correas de 2" y fijado en los puntos que trazan. Así comenzó un largo y arduo proceso de comprobación de la curva de las correas para equidad y afinando poco a poco. Agacharte. Entrecerrar los ojos. Quítate las gafas. Poner en las gafas. Parado en una silla. Empujar la cinta en el mismo lugar. Palo de unos 70 pins. Repetir.
Todo el proceso fácilmente tomó 45 minutos, tal vez una hora, pero funcionó!

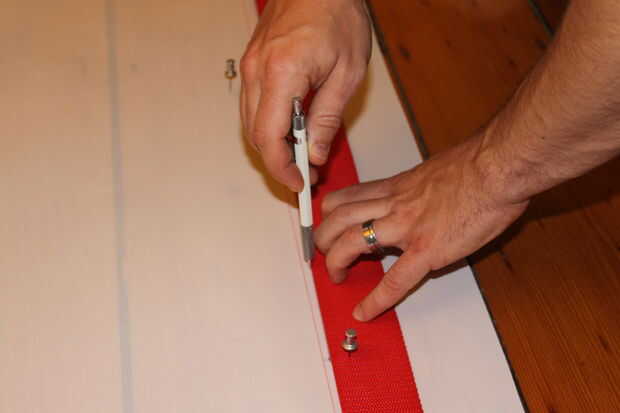

Una vez que la cinta curva muy bien, me encontré una línea de lápiz solo él, tiró de la cinta y se trasladó a la curva del pie.
