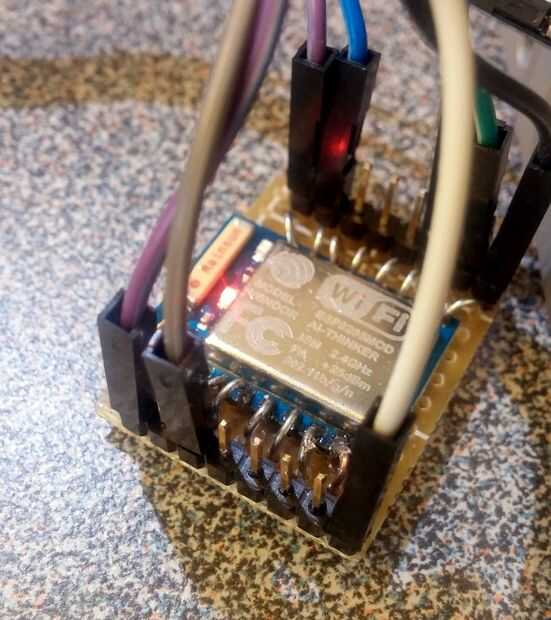

Así que compré un ESP8266 desde tener WiFi con mi microcontroladores parecía cool, y son tan baratos. Mientras que los escogí el ESP-07 basado en su selección de GPIOs, conector U-FL, ICs blindados y antena de cerámica, no considero sus conexiones físicas: mitad-agujeros (también conocido como semi orificios o agujeros de media luna) en un campo de 2 mm plateado "dentada". Aunque también tienen agujeros reales dentro de cada orificio de media, son tan estrechos que alambre calibre 22 no pasará a través de ellos. Breadboards normales y la mayoría de los componentes es a paso 2,54 mm (0,1").
Además de eso, es 22 x 16 mm que es muy pequeña para trabajar con.
Miré en línea y encontrar módulos ESP con brotes, o planes de PCB (que aún no esté preparado para crear) o PCB de corto plazo hecha por aficionados que no estaban en stock. Encontré este que sirvió de inspiración; francamente no estoy seguro si hice lo mismo como algo se carecen de las imágenes y la escritura. No soy un experto en soldado, pero esto parece haber funcionado hacia fuera.
Piezas necesarias:
- ESP
- Placa perforada de tamaño suficiente
- Núcleo sólido 22 calibrador de alambre, por lo menos 6"
- Soldadura delgada
- Cabeceras (frágiles) hombres (tono normal)

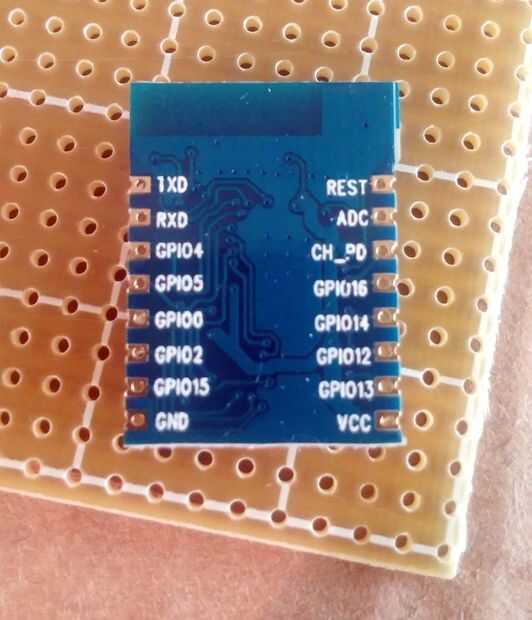

Tomar un cuadro como el que arriba como cuando se suelda usted no estar viendo la parte de atrás ya.
Notas adicionales
La otra opción es comprar un ESP con echada de taladro estándar, como el ESP-01/02/05 y evitar este lío todo ;)
Todos los módulos de ESP son 3,3 v y * no * 5V tolerante. También parece que hay mucha desinformación sobre su apoyo a 5Ghz: no (al menos en mis pruebas).
