Paso 2: Prepara tu placa perforada
Contaron los orificios de la ESP y la placa perforada, marcados los agujeros, medir dos veces y asegurarse de la correcta alineación del cobre en la stripboards. Sólo entonces corta. Utilicé una herramienta rotatoria con un poco de rueda de diamante, luego lijado un poco con una lima de metal (no ver en el paso anterior).
Mina terminó siendo 9 hoyos de largo (contando perpendicularmente a las tiras) por 11 agujeros de ancho (con las tiras).

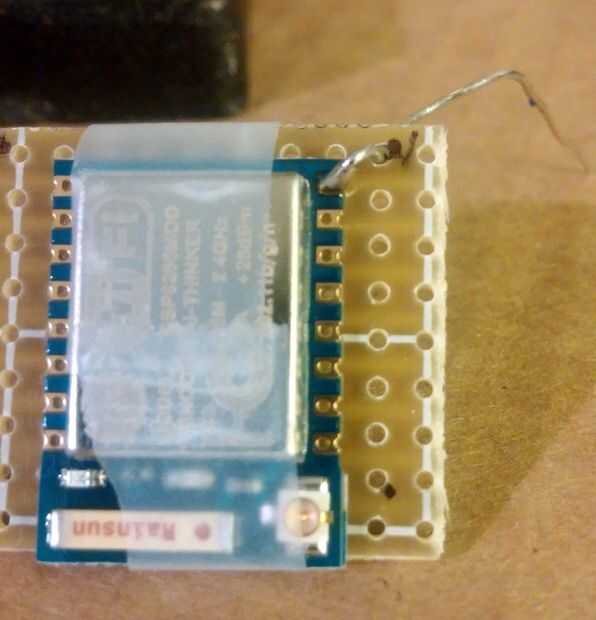

Usé un poco de cinta adhesiva para unir la ESP y la placa perforada. Sólo salió regular porque, como se puede ver, al final de la antena sobresale un poco sobre el borde de placa perforada, que permite que se deslice un poco que es molesto mientras se suelda primera.
También en esta imagen se puede ver el primer conector se rosca.
Notas adicionales
Teniendo en cuenta el deslizamiento de la cinta, usted puede considerar hacer tuyo largo 10 agujeros para evitar. O puedes hacerlo largo 8 (min para ajustar todos los pernos) para la antena de cerámica no está "respaldada" por una tira de cobre y averiguar cómo prevenir peor resbalón - no sé si la tira de cobre podría afectar el rendimiento de WiFi en ninguna manera; Supongo que uno podría quitar una tira (o dos) si es necesario.
He visto un número de tableros de arranque de ESP con 3.3V energía reguladores, disociación condensadores, piezas para hacer destellar más fácil, etc. Algunos de los que podrían ser grandes ideas pero solo quería hacer este proyecto tan simple como sea posible.
