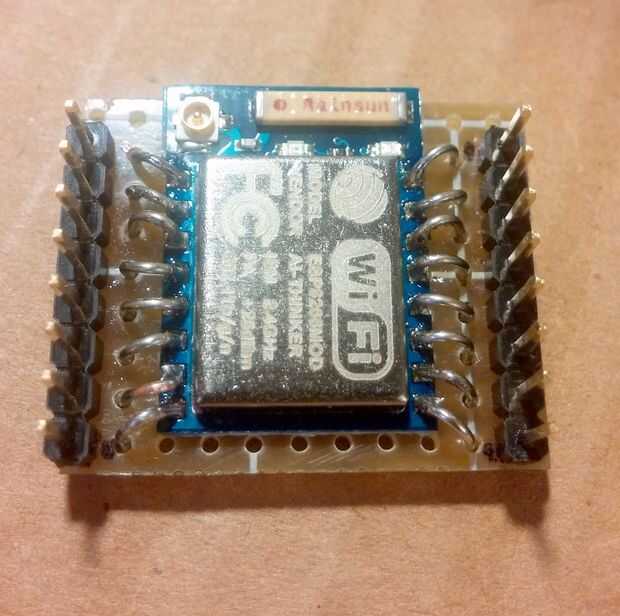

Paso 7: Añadir las cabeceras hombres

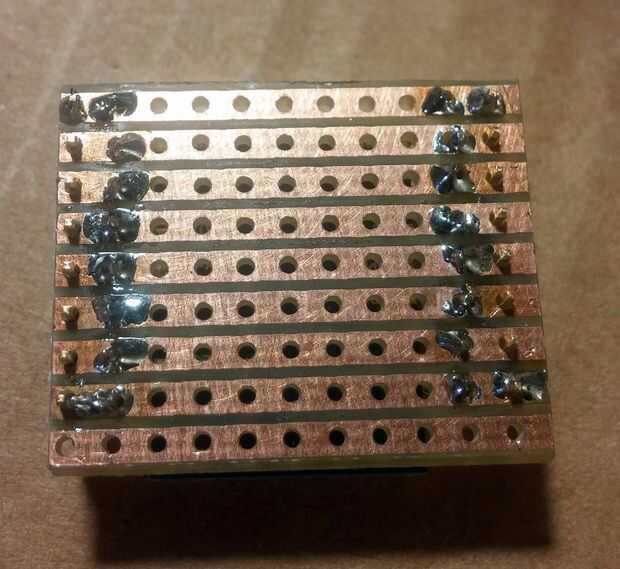

Puede utilizar encabezados de ronda femeninos si quieres. Como soldar los puentes a la ESP, hizo primero las 4 esquinas (extremos en este caso), luego se alternaron para prevenir daño por calor. Ver comentarios anteriores sobre alternando lados como siendo más fácil.

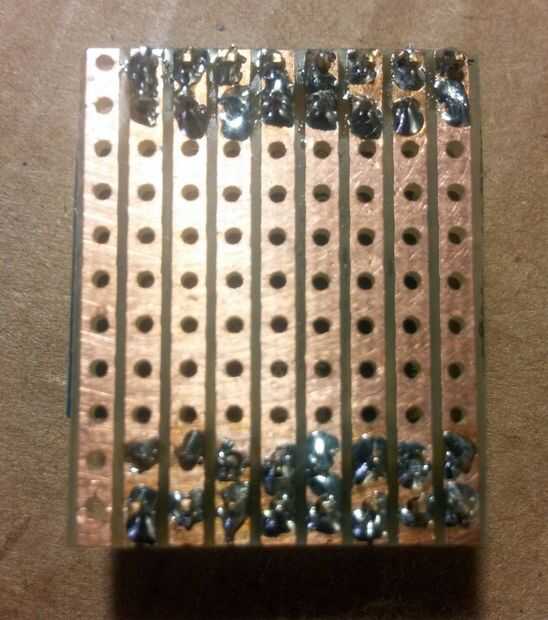

Una vez terminado Inspeccione su trabajo y asegúrese de su soldadura no ha saltado los canales entre las tiras de cobre.
Notas adicionales
Considero las clavijas macho de montaje hacia abajo por lo que podría ser empujado en un protoboard como un CHAPUZÓN, pero la anchura del 11 orificio (de pin a pin) significa que no hay suficiente espacio en un protoboard estándar para añadir los alambres de conexión, además de sería necesario un tablero con cobre en ambos lados y plateado a través de los agujeros. Si quisieras montar en otra placa perforada o perfboard imagino que esto podría trabajar.
