Para aquellos de ustedes que recuerde los años ochenta, esto sin duda traerá detrás recuerdos cuando cada pieza de equipo de sonido en el universo conocido fue en el momento cuenta con una gran cantidad de LEDs.
Más concretamente el ubicuo ecualizador gráfico o 'EQ gráfico'.
Este Instructable se centra en la MSGEQ7 para crear un simple 2 canales EQ gráfico (en realidad un simple analizador) y documentos mi intento primero, pobre usando la Arduino Uno R3, el entorno de desarrollo Arduino y codificación en 'C' para bien sobre una década.
Para hacer lo anterior el circuito requiere ningunas herramientas, conocimientos básicos de electrónica y las partes siguientes/bibliotecas;

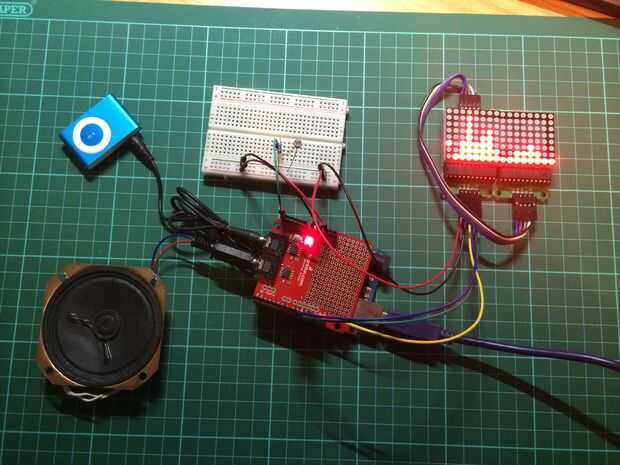

- 3 de prototipos cables conectores macho/macho en la foto de arriba (rojo, negro y verde) para conectar a la resistencia de dependientes de luz (LDR).
- 5 de prototipos cables conectores macho/hembra otra vez en la foto de arriba (rojo, negro, azul, verde y amarillo) para conectar a la matriz de Led 8 x 8.
- 2 Matrices de Led 8 x 8. De líderes estrellas en Amazon. £1,90 (éste era el precio en el momento de la compra, pero he notado que son un poco más caros, a un precio de £2,09 en el momento de escribir este Instructable).
- 1 LDR. De Farnell.
- 1 resistencia de 22 K. De Farnell
- 1 de Arduino Uno. De los Proto-Pic £18,65. www.proto-PIC.co.uk/Arduino-uno/
- 1 escudo de espectro. De los Proto-Pic. £22,25. www.proto-PIC.co.uk/Spectrum-Shield/
- La biblioteca Arduino LedControl de Git Hub. https://github.com/wayoda/LedControl/releases
El circuito permite la visualización de canales de audio izquierdos y derecho. Siete de las columnas de cada pantalla de 8 x 8 representan una escala analógica de los siguientes componentes de frecuencia presentes en la ruta de señal de audio en cualquier transitorio en el tiempo.
6.26 kHz, 2.5 kHz, 16kHz, 1 kHz, 400 Hz, 160 Hz y 63 Hz
La hoja de datos para el MSGEQ7 se puede encontrar aquí; https://www.Sparkfun.com/datasheets/Components/general/MSGEQ7.pdf
La última columna representa un valor promedio balanceo de todos los componentes de frecuencia.
Audio se suministra para el escudo de espectro a través de la Junta en los zócalos de Jack de 3,5 mm, la otra se utiliza para enrutar este audio a un altavoz.
El diagrama del circuito para el escudo de espectro se puede encontrar aquí; http://dlnmh9ip6v2uc.cloudfront.net/datasheets/dev/Arduino/Shields/SpectrumShield-V14.pdf
El LDR se utiliza para atenuar mediante programación el 8 x 8 que LED matriz muestra si el nivel de luz ambiente baja para permitir el mejor contraste para el espectador.
