Hacia un aparato plástico genérico algo un poco más hermoso (3 / 14 paso)

Paso 3: Placa frontal 1: marca y corte

At last! trabajo real! Te recomiendo escoger la parte más difícil de un diseño y construcción alrededor de eso. Su fundamental de diseño de experiencia, por ejemplo, Inicio de fabricantes de coches de gama alta un auto nuevo de diseño con el asiento del conductor y construir el resto del coche alrededor de la parte. En este caso va a ser el panel frontal (también conocido como placa de la cara) y la caja se formará alrededor de ese componente central.

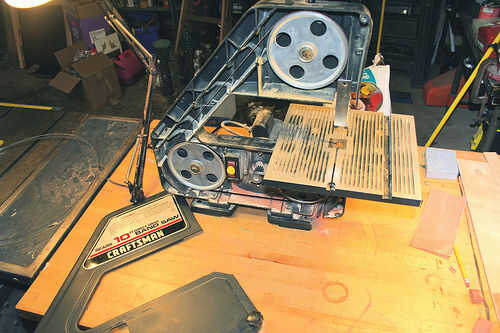

Aproximadamente puso los interruptores requeridos y un tapón para el control de volumen, entonces marcó la parte trasera de un viejo cartel de aluminio con una regla, la Plaza y escriba con dimensiones ásperos. Una vez satisfecho con el tamaño todos llego a encender las herramientas. Comencé por intercambio de la lámina de madera de 10" Sierra de cinta para la cuchilla metálica.

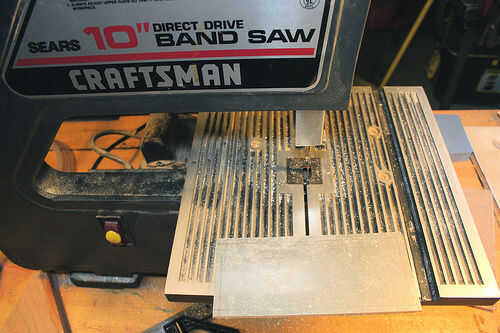

Se puso mi protección de ojo y oído de desgaste, como con cualquier herramienta y cortar dos piezas idénticas para la parte delantera y trasera.

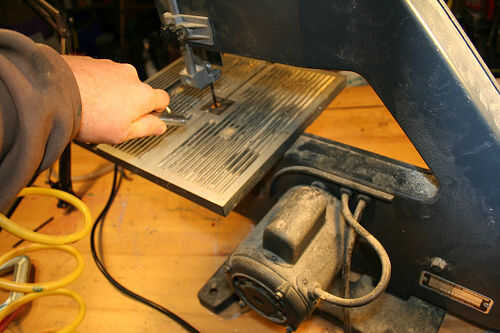

Utilizando la sierra para cortar la placa frontal y la placa

Nota que estoy guiando la pieza a través de la sierra a mano, esto resultará en un borde irregular. No es mucho de un problema en este caso como la placa frontal se ocultará los bordes en el cuadro. Si usted quiere cortar un borde recto puede sujetar un pedazo de madera a la mesa de Sierra de cinta para actuar como una barrera.

Actualización
Gran sugerencia en los comentarios abajo de usuario Tyler Durden... escribe: "cuando construyo cosas que tiene paneles de interruptores, etc., utilizar una técnica muy fácil para poner el panel hacia fuera para el corte. Empiezo haciendo una escala de dibujo en un programa de CAD. Colocar interruptores, pantallas, controles, etc. en el dibujo con cruceta en los centros de agujero. Cuando he decidido aspecto que quiero, imprimir la escala sacar a tamaño completo con una impresora láser. Luego rocíe el material del panel con el pegamento y presiona el dibujo impreso en él. Luego utilice un punzón para marcar los agujeros de centro. Luego que perforar agujeros y si hay recortes cuadrados de pantallas LCD corte esos agujeros de última con una sierra de vaivén. Termine usando un exprimidor para limpiar los bordes afilados y luego quitarse el pegamento de papel."

Definitivamente se utilice este método en el futuro.

Referencia;

Protección de ojos y oído
http://en.wikipedia.org/wiki/Eye_protection
http://en.wikipedia.org/wiki/Earmuffs

Sierras de cinta
http://en.wikipedia.org/wiki/Band_saw
