Paso 7: Caso construcción 2: enmarcando el caso
1) derrota a las ranuras para las placas frontales
Rip 2), en la tabla VI, los dos extremos de la caja - será de la misma altura que la placa de la cara *

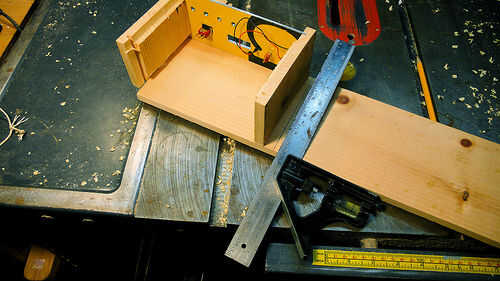

3) Coloque los extremos de la placa frontal, ver imagen 4 a continuación. Esto nos dará la longitud total de la caja
Marca 4) y cortar las piezas superior e inferior se basan en la medición del paso anterior, ver imagen 5 abajo.
5) uso el router para hacer la articulación de la barbilla, ver imagen 6 para detalles de la articulación.

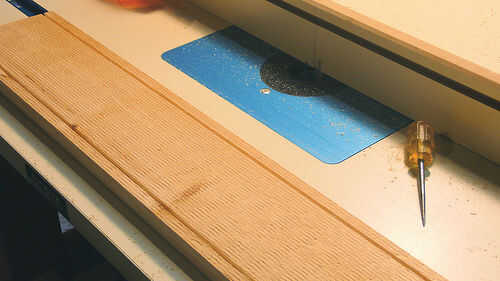

Usando el router para cortar las ranuras de la cara y parte posterior de las placas
Hacer el encaje conjunto
De alguna manera he perdido el video en la fabricación de la barbilla, pero es una articulación bastante sencilla de hacer y fuerte también. Tomé este video después de completar el proyecto para demostrar cómo cortar una Junta de ranura estándar y la versión más fuerte en este proyecto

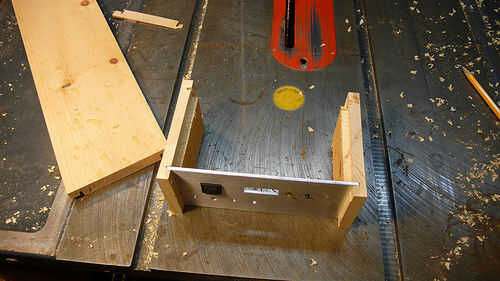

Primero cortar los dos extremos, ver imagen 4. Luego terminó con la parte superior e inferior. Se puede ver en el video es un sencillo muy apretado para hacer común y como lo demuestran el número de veces I he abierto y cerrado la caja a lo largo de los videos - fuertes y durables
Para más detalles y medidas consulte imagen 5 a continuación tomado de "Primaria-Carpinteria-Manual-entrenamiento-clases" por Frank Henry Selden (1906)

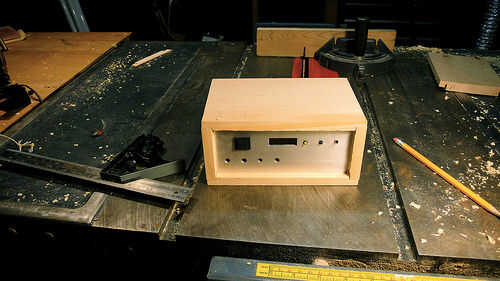

Cortar el cuadro por la mitad con el Hanon
¿Por qué cortar el cuadro por la mitad?
1) puedo llegar la electrónica y vuelva a trabajar cuando sea necesario
2) los bordes se aparean para arriba perfectamente. Theres ninguna ocasión en infierno mal ser capaces de construir las dos mitades para ser copias perfectas de cada uno.
Idealmente si tuviera un banco apropiado para trabajar la madera y sierras de mano buena habría tomado el tiempo para marcar el corte, sujete la pieza en el Banco y completado este paso con la mano.
A menos que estés muy cómodo con la operación de un Hanon, tome el tiempo y hacer este paso con la mano.
* la pieza final no debe ser exactamente la altura de la placa - que necesitan para ser más largo por el ancho de la hoja de Sierra de mesa... para que cuando la caja se corta en la mitad la pieza de extremo a ser más cortos a la altura deseada.
Referencia;
Para más información sobre la articulación de la barbilla, así como la mesa de la fresadora;
http://en.wikipedia.org/wiki/rabbet
_ http://en.wikipedia.org/wiki/router (carpintería) #Table_mounted_router
