Paso 4: Pueden ser los puertos traseros reforzados con usted!

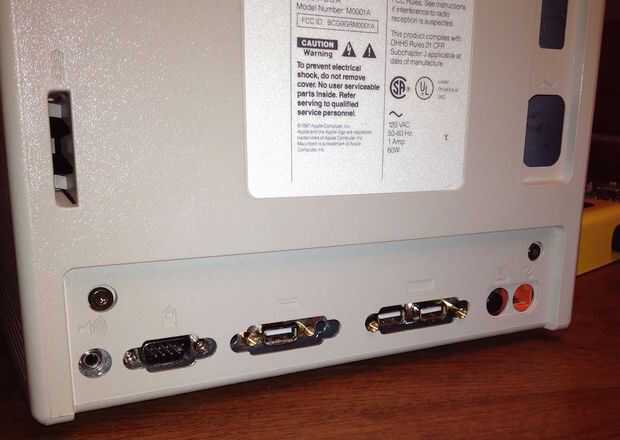

El Mac Plus tuvo una serie de puertos ubicados en la parte trasera. Pensé que sería divertido probar y mantener el aspecto de los puertos originales pero reemplazarlas con equivalentes modernos de funcionamiento.
Los puertos originales fueron realmente parte de la Asamblea de Junta de lógica (que significa Motherboard, Tarjeta madre para que el mundo no sean de apple) que se sentó horizontalmente en la parte inferior de la caja. Se celebró en un marco de metal junto con la unidad de disquete, etc....
Debajo de la placa lógica y luego girando 90 grados, que se extiende hasta la parte de atrás justo por encima de los agujeros del puerto (no, no es la clase en un barco... har har) era un 'paper-ish' escudo. La parte inferior que funcionó debajo de la placa lógica era este papel como el material, la sección del puerto trasero era realmente una delgada hoja de metal pegada al material de papel.
Con este escudo como plantilla hace muy fácil de construir mi propio apoyo puerto metal así tendría algo rígido para conectar los nuevos puertos modernos, como conectar dispositivos USB y yanking sacarlos es bastante estresante y fatigar en materiales.
Quería mantener el DB9 mirada de conector de los originales, así que compré una bolsa de puertos DB9, utiliza mi taladro "hueco les hacia fuera" (básicamente perfore el plástico poco en el medio que sostiene los pernos, dejando solamente la cáscara externa del metal).
He comprado una docena de extensión USB macho/hembra cables perfectamente tamaño extremos hembra y usa adhesivo PL para asegurar los extremos femeninos en la ahora ahuecado conchas DB9 (ver imágenes).
Haciendo esto también me ha permitido garantizar la USB/DB9 conchas para el soporte de metal que hice usando las tuercas originales.
He añadido un conector de jack RJ45 keystone estilo pared a uno de los lugares del puerto para Ethernet por cable, una pequeña hembra estéreo jack de audio el audio original ubicación de puerto, un conector macho DB9 con un conversor serial TTL y la Pièce De Résistance... un 90 original Griffin iMate ADB al convertidor del USB para que pueda conectar cualquier teclado ADB vintage , ratón o posiblemente otro dispositivo de antaño pasado directamente a la frambuesa Pi. :)

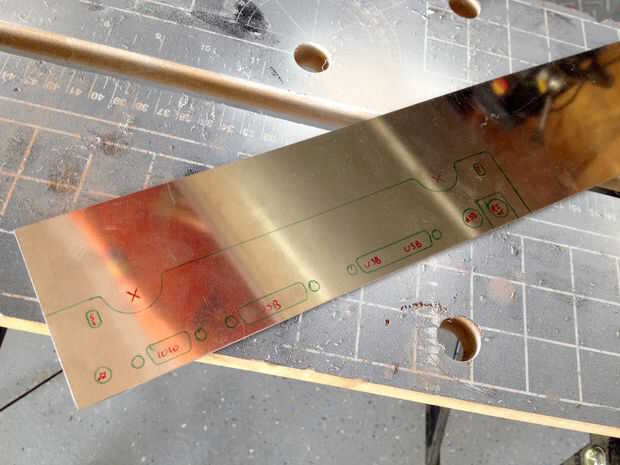

El tirante se hace de un trozo de aluminio de desecho, utiliza el original papel y metal que blinda para trazar las dimensiones exactas de las aberturas existentes de la puerto y sujeta los conectores USB db9 a marcado hacia fuera donde los agujeros para cada una de las tuercas hexagonales tendría que perforar.

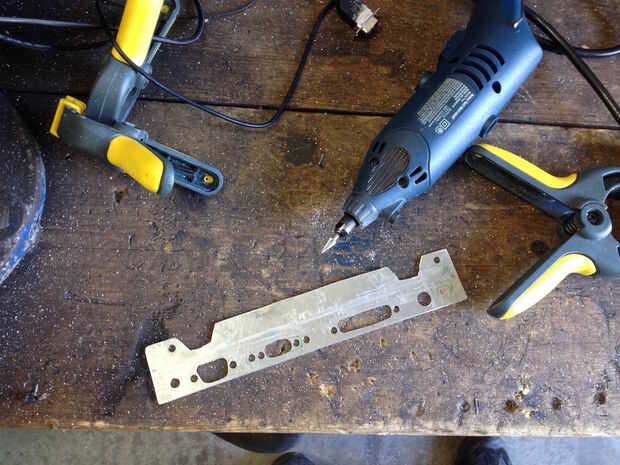

He utilizado una sierra de calar para cortar el contorno básico de la placa de la chatarra de aluminio, luego usé mi herramienta giratoria para cortar y moler los reales con DB9 puerto de los agujeros.
El orificio del original conector SCSI fue suficientemente amplio como para exprimir dos USB/DB9 en lado a lado. Tuve que recortar un poco el interior de los bordes de los dos DB9 para encajar (ver imágenes).
El gato trapezoidal para el puerto Ethernet os adjunto con PL y la toma de audio solía es real tornillo tuerca intermedia el puerto hacia el puente del.
La Junta de puerto serie TTL había unido igual que los conectores USB/DB9 modificados, con las tuercas incluidas.
El convertidor ADB fue quitado desde es carcasa de plástico y colocado en línea con el agujero del puerto de impresora, ligeramente empotrado dentro de la plástica para protección.

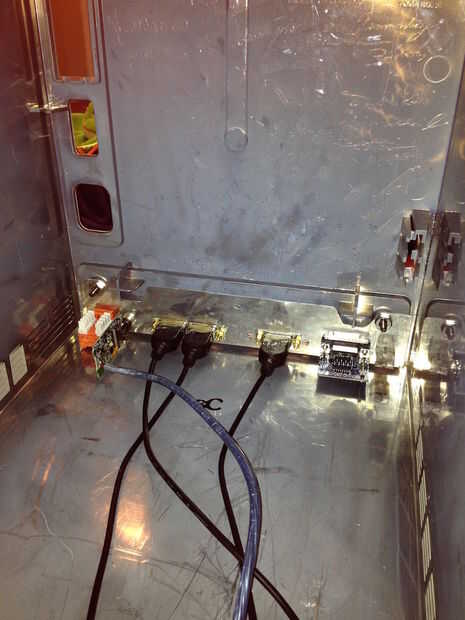

Cada uno de los puerto USB y los cables ADB ejecutar nuevamente un 7 con puertos USB, que funciona entonces en la Raspberry Pi.
El jack de Ethernet tiene un jumper corto cat5e cable perforado hasta que va hasta el puerto de Ethernet RJ45 del Pi.
Empareja la localización de los orificios originales de cada lado en la parte trasera de la caja y usa las tuercas para fijar la nueva placa de soporte posterior con los tornillos de torx originales.
Hasta ahora, ningún caso vintage ha sido mutilado o corte en la realización de este proyecto. :)
