Paso 6: SD, USB y RS-232... ¡ Oh mi!
Así que en el paso 4 hablé acerca de los puertos en la parte posterior de los caso, el db9 casera USB puertos, Ethernet, rs232, audio y Bad.
En el frente de la Plus, hay el estándar de 3,5" disco ranura (todavía puedo oír el vino de la auto-eject) que estaba mendigando para ser llenados con algo.
También es el original teléfono (RJ11) estilo conector que el teclado se utiliza para conectar a la máquina en la esquina delantera inferior. Ahora un solo agujero vacío.
Primero la ranura de la disquetera...

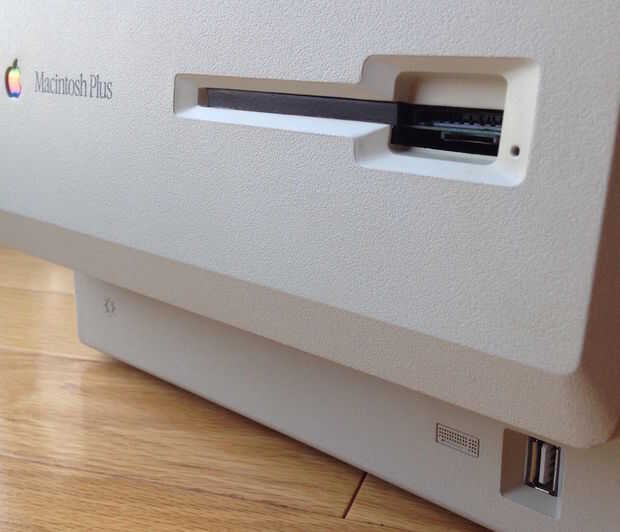

He buscado y había encontrado un lector de tarjetas múltiples USB que tenía un agradable perfil largo y delgado. No cuido sobre todas las tarjetas nunca utilizado tenía tomas a aceptar, lo único quería era la SD y micro SD ranuras que fueron convenientemente montadas directamente encima de la otra. I cortar una pequeña tira de aluminio para cubrir la porción angosta de la ranura de floppy de 3.5", presentó los bordes y pintado negro con la misma pintura de goma utiliza para el montaje de la pantalla y utilizar PL para fijar en lugar.
Luego quita la cubierta plástica del lector de tarjetas y usa PL para fijar a la parte posterior del bisel, mantener las ranuras de SD/micro SD centradas en la porción más grande de la abertura del disquete.
Para el orificio del teclado frontal original, compré un codo de 90 grados USB (masculino/femenino) y utilizar mi favoritos tubo de PL, había asegurado en su lugar. Usé una pequeña abrazadera en ambos para mantenerlos en su lugar mientras que el PL curado.
El lector de tarjetas y puerto USB frontal están conectados al concentrador USB con cables de corta extensión.
