Paso 1: fuentes de

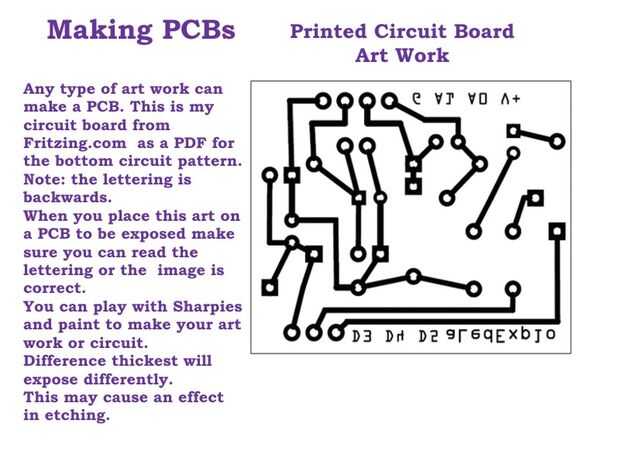

Obras de arte o circuito patrón o PDF
Imprima el circuito o trabajo de arte es simplemente obra de arte aquí
Marco de exposer para la obra de arte es el marco de arte aquí

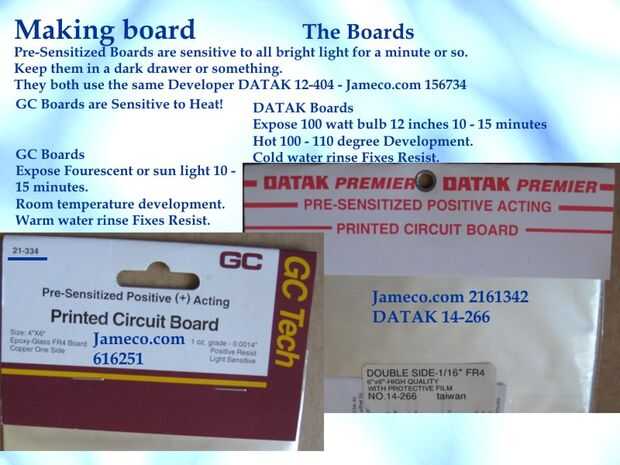

Junta de Pre-Sensitized resistir positivo para obras de arte
Revelador positivo
Grabador
Marco de exposer o configurar
Estoy usando un marco de exposer solo tubo fluorescente. Un vary exposer marco común encontrado en la mayoría de los kits PCB.
Su obra va a determinar el tamaño de su tablero.
Tamaño de su tablero determina el tamaño de su bandeja
El tamaño de su bandeja determina el tamaño de la botella

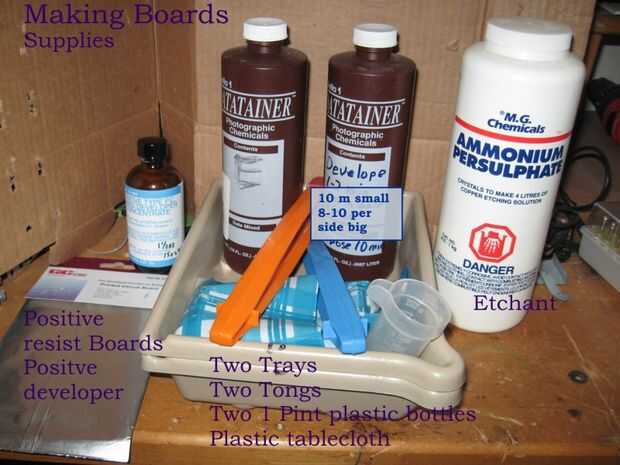

tablero de 4 x 6 ajusta a un 5 x 7 botellas bandeja y 1 pinta de programador y grabador
Dos pinzas de plástico de la foto en diferentes colores
Un vaso medidor con marcas de media onza
Sobre encontrar en una tienda de fotografía. Vasos, botellas, bandejas y pinzas
Mantel de plástico para proteger tu contador
Guantes de plástico
Contador de tiempo
Nunca mezcle las bandejas, pinzas o botellas. Se trata de productos químicos peligrosos.
El desarrollador de la mezcla como se indica y coloque en un frasco marcado como desarrollador.
Mezclar el reactivo como se indica y coloque en una botella marcada grabador.
Cloruro férrico generalmente se la mezcla en una botella y es marrón oscuro. Debe levantar la Junta fuera el grabador para inspeccionarlo.
Persulfato de amonio es un polvo cristalino blanco que mezcla lentamente en el agua hasta que se disuelva y luego ponerlo en la botella marcada grabador. Es un líquido azul luz clara y sólo ves el tablero como graba al agua fuerte.
Nota: Las tablas previamente sensibilizadas son sensibles al calor como luz. Manténgalos en un lugar fresco y oscuro hasta que vaya a estar expuesto.
Asegúrese de que tener tiempo para completar su desarrollo después de que usted exponga su placa. Espera puede causar la resistencia a cambiar.
