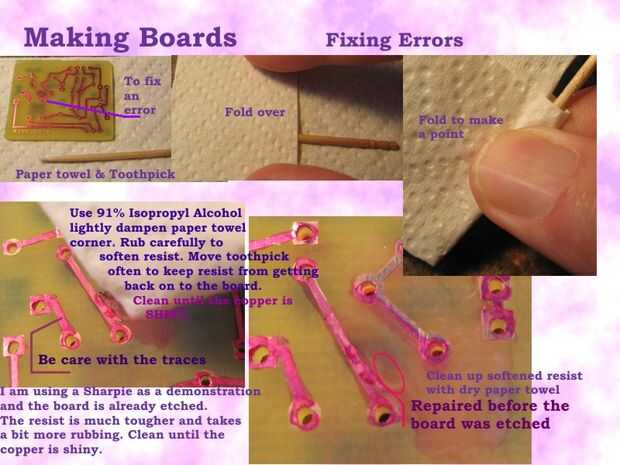

Paso 4: Fijar entonces grabado corte entonces
Usando una toalla de papel envuelto un palillo y el 91% Alcohol isopropílico para limpiar errores en resistir.
Sólo humedezca la esquina con el alcohol. No quiere meterse a otras zonas de la resistencia.
Añadir modificaciones. Tienen plumas de resistir y obras de arte
Paso 5 aguafuerte
Ayuda a calentar tu grabador
Coloque la placa en el lado reactivo cobre hasta
Iniciar un contador ascendente en su cronómetro
Mantener la bandeja de agitación
Si es una placa doble cara mantener los bancos lo para comprobar su progreso
Cambiar el agua caliente cada quince minutos o menos
Pueden tomar una hora o más para grabar una tabla de
Una vez que comienza el grabado puede mover muy rápido. Compruebe la tabla de cada 15 para la primera media hora. Y luego cada 10 minutos hasta el final.
Usted puede grabado sobre la placa
Cuando haya grabado enjuague la placa
Su grabador, vierta en la botella
Enjuague sus bandejas
Enjuague sus pinzas y todo lo demás.
Step6 cortar encima de la placa
Sierras Dremel son lo suficientemente grandes como para mantener una línea recta fácilmente
Dremel tiene un adaptador de sierra circular. Encontré difícil de usar. El disco mantiene vinculante en el PCB.
Hará cualquier Sierra fina
Tijeras metal trabajan demasiado

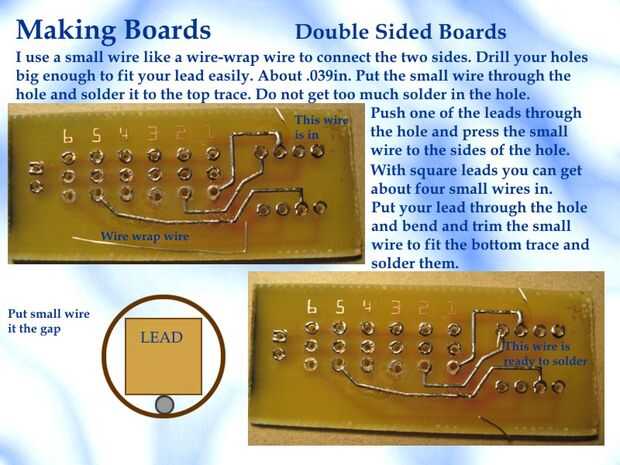

Mi solución para placas de doble cara es utilizar alambre fino como el alambre de envoltura de alambre. Taladre los agujeros más grandes sobre.039 o lo suficientemente grandes como para caber fácilmente su plomo. Coloque el alambre fino en el orificio y cuidadosamente la soldadura a la traza superior. Trate de no obtener la soldadura en el agujero. Pase un cable por el agujero para aplanar el hilo a los lados del agujero. Para más corriente usar hasta cuatro cables.
