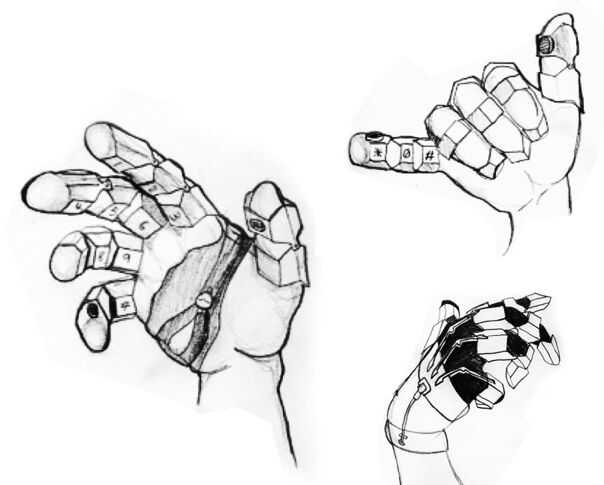

Haciendo 'Guante One' - un celular 3D impreso, usable. (1 / 10 paso)

Paso 1: preparación

Existen dos maneras uno podría atacar este proyecto.  Podrías empezar de cero, como lo hice, o usted podría trabajar desde archivos cad he hecho disponible gratuitamente aquí.  He creado un diseño paramétrico para los segmentos de los dedos, por lo que son bastante fáciles de modificar para caber las manos diferentes - ver el paso de 'Dibujo el modelo virtual' para obtener más información sobre.

Si decide empezar de cero, me imagino que la construcción entera llevaría unos dos meses (no incluyendo los tiempos de entrega para los componentes o piezas subcontratadas).  Por supuesto es suponiendo que ya tienes un poco de experiencia con un programa de CAD y sabe su manera alrededor de un soldador.

Si a partir de mis dibujos de cad, usted podría fácilmente bang hacia fuera su propio guante uno en menos de un mes.

Dicho esto, a empezar este tutorial poniendo todos los materiales y herramientas que utiliza para la construcción y proporcionar enlaces donde puedo.

Materiales utilizados para el proyecto:

-cinta adhesiva
-cinta aislante
-tubería del encogimiento del
-montaje en superficie de Interruptores táctiles (KSR251G)
-impresión 3D personalizado de Ponoko (ver "paso 6: fabricación Digital')
-componentes de chapa, cortados por Ponoko (si es no corte su propio)
-micro tornillos y tuercas (de microfasteners.com)
-resortes de extensión (a partir de Piezas pequeñas en Amazon)
-un teléfono celular usado o nuevo (yo usé Burg reloj teléfono "Midnight Black")
-epoxi de zap-a-gap (en Amazon)
-pintura plástica-bond (yo usé 'Fusión de plástico' por Krylon)
-plasti dip (de Plasti Dip en Amazon)
-3 x 3 en x .06in PETG hoja de plástico (utilizar desechos, pero puede encontrar en Amazon o Plásticos de Midland)
-3 x 3 en x .06in de acrílico hoja de plástico (utilizar una vieja chatarra, pero puede encontrar en Amazon o Plásticos de Midland)
-.5in x .5in cobre papel cinta de cobre de la hoja de OR (en Amazon)

Herramientas necesarias para el proyecto:

-Cámara digital, escáner de OR
-soldador
-pinzas
-destornillador pequeño
-cuchillo del exacto
-papel de lija 600, 600 y 1200 de grano húmedo o seco
-pistola de calor

Otros materiales/herramientas útiles (pero no obligatorio) para el proyecto:

-acción o Manila carpetas de la tarjeta
-varias cortas espigas de madera
-Adhesivo reutilizable cartel
-desoldar mecha
-agente limpiador de uso múltiple
-archivos y/o lijar palos de metal
-herramienta dremel
-plotter de vinilo (compré un Vinilo Express por solo $250 y se ha venido en práctico para las toneladas de proyectos!)
-8 x 10 en x de aluminio de la hoja de .02in (si va a cortar sus propios componentes metal - de Piezas pequeñas en Amazon)
-CnC mill (si va a cortar sus propios componentes metal - utilicé un amigo Taig escritorio CnC Mill)

Antes de empezar, me gustaría mencionar que, este proyecto consiste en productos químicos y herramientas potencialmente peligrosas, es importante tomar medidas de seguridad apropiadas (guantes, respiradores, lentes de seguridad.) Estoy a salvo. Me lo puse.
